624B

Butterflyventil med håndtag, wafer

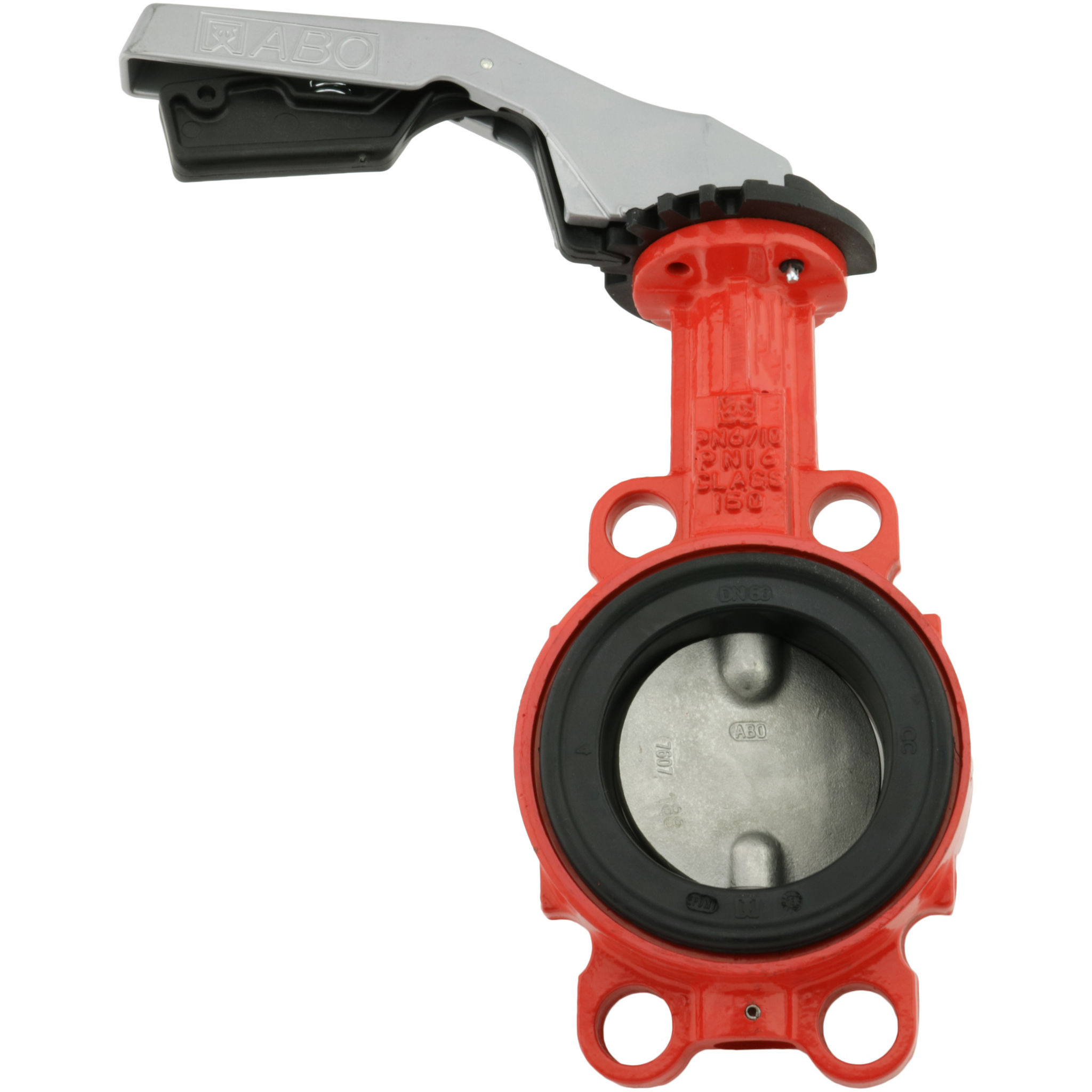

  • Butterflyventil med håndtag
  • Type Wafer - GG25
  • DIN flanger PN16/10
  • Ventilhus i 0.6025 duktiljern (GG25) med epoxy overfladebehandling
  • Liner i EPDM (NBR på forespørgsel)
  • Ventilklap i 1.4408 AISI316 stål (AISI316L)
  • (Kan leveres i alubronze 2.0966 på forespørgsel)
  • PN6, PN10, PN16
  • DN50 - DN150
  • Temperaturområde
  • EPDM: -10 °C til +125 °C
  • NBR: -10 °C til +100 °C
  • Kan bl.a. anvendes til drikkevand eller HVAC
Fjern

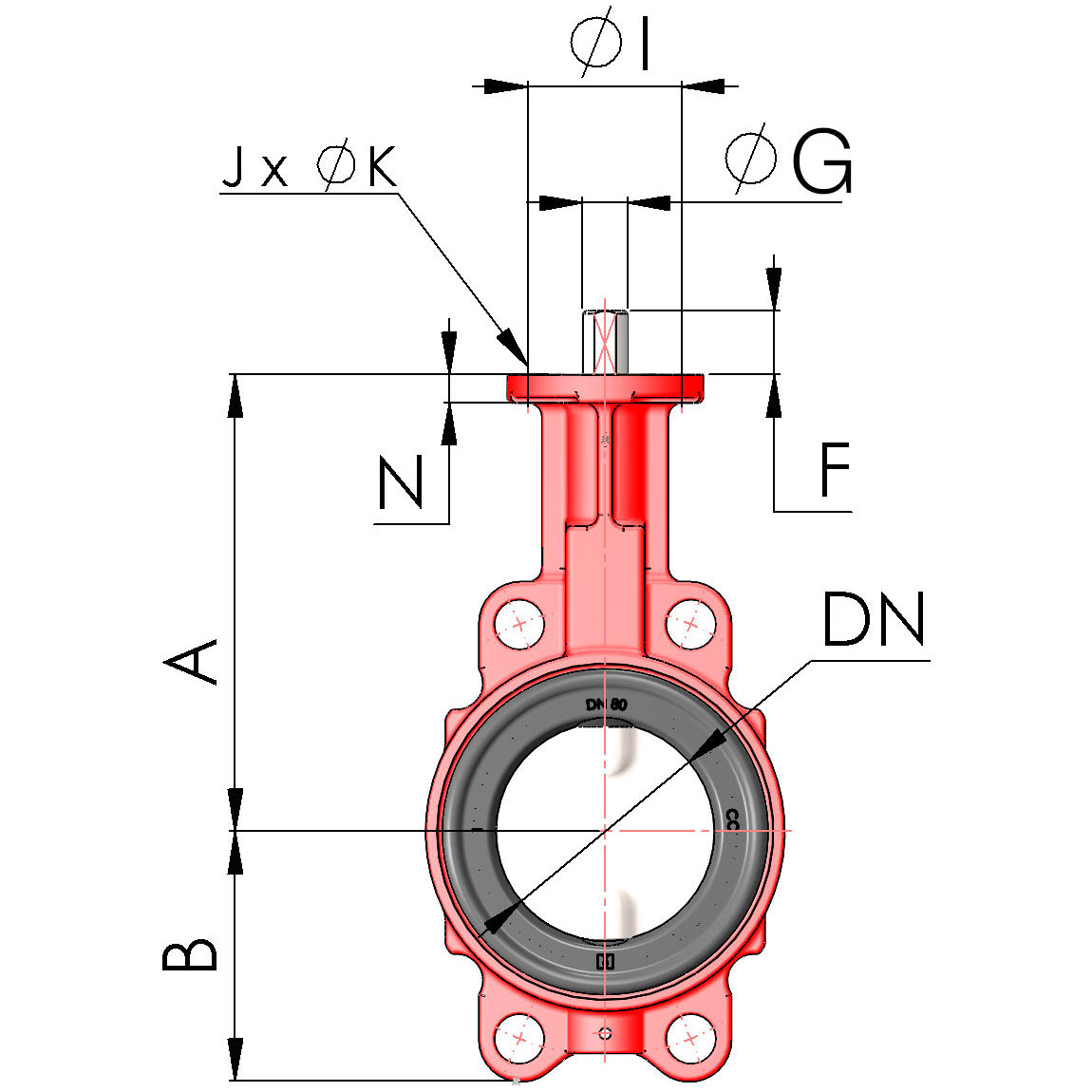

Vis alle mål +
Artikel nummer VVS-nummer FDNACBJNFiler
624B-E-0050 416570012 2550146436048
624B-E-0065 416570013 2565153.5466648
624B-E-0080 416570014 2580163468848
624B-E-0100 416570016 25100172.5529848
624B-E-0125 416570017 25125192.55611249.5
624B-E-0150 416570018 251502055612849.5
Artikel nummer 624B-E-0050
VVS-nummer 416570012
F 25
DN 50
A 146
C 43
B 60
J 4
N 8
Artikel nummer 624B-E-0065
VVS-nummer 416570013
F 25
DN 65
A 153.5
C 46
B 66
J 4
N 8
Artikel nummer 624B-E-0080
VVS-nummer 416570014
F 25
DN 80
A 163
C 46
B 88
J 4
N 8
Artikel nummer 624B-E-0100
VVS-nummer 416570016
F 25
DN 100
A 172.5
C 52
B 98
J 4
N 8
Artikel nummer 624B-E-0125
VVS-nummer 416570017
F 25
DN 125
A 192.5
C 56
B 112
J 4
N 9.5
Artikel nummer 624B-E-0150
VVS-nummer 416570018
F 25
DN 150
A 205
C 56
B 128
J 4
N 9.5
Datablad
