924T

Butterflyventil med håndtag, lug

  • Butterflyventil med håndtag
  • Type LUG
  • DIN flanger PN16/10 fra DN40-DN300
  • Fås også med DIN flanger PN16 fra DN200-800 på forespørgsel
  • Ventilhus i 0.7040 duktiljern (GGG40) med epoxy overfladebehandling
  • Liner i EPDM (NBR, CSM eller FKM på forespørgsel)
  • Ventilklap 1.4408 AISI316 (AISI316L) (Kan leveres i alubronze 2.0966 på forespørgsel)
  • PN6, 10, 16
  • DN50 - DN200
  • Temperaturområde
  • EPDM: -25 °C til +125 °C NBR: -10 °C til +100 °C
  • CSM: -25 °C til +120 °C FKM: -15 °C til +150 °C
  • Kan bl.a. anvendes til vand, kemikalier eller HVAC
Fjern

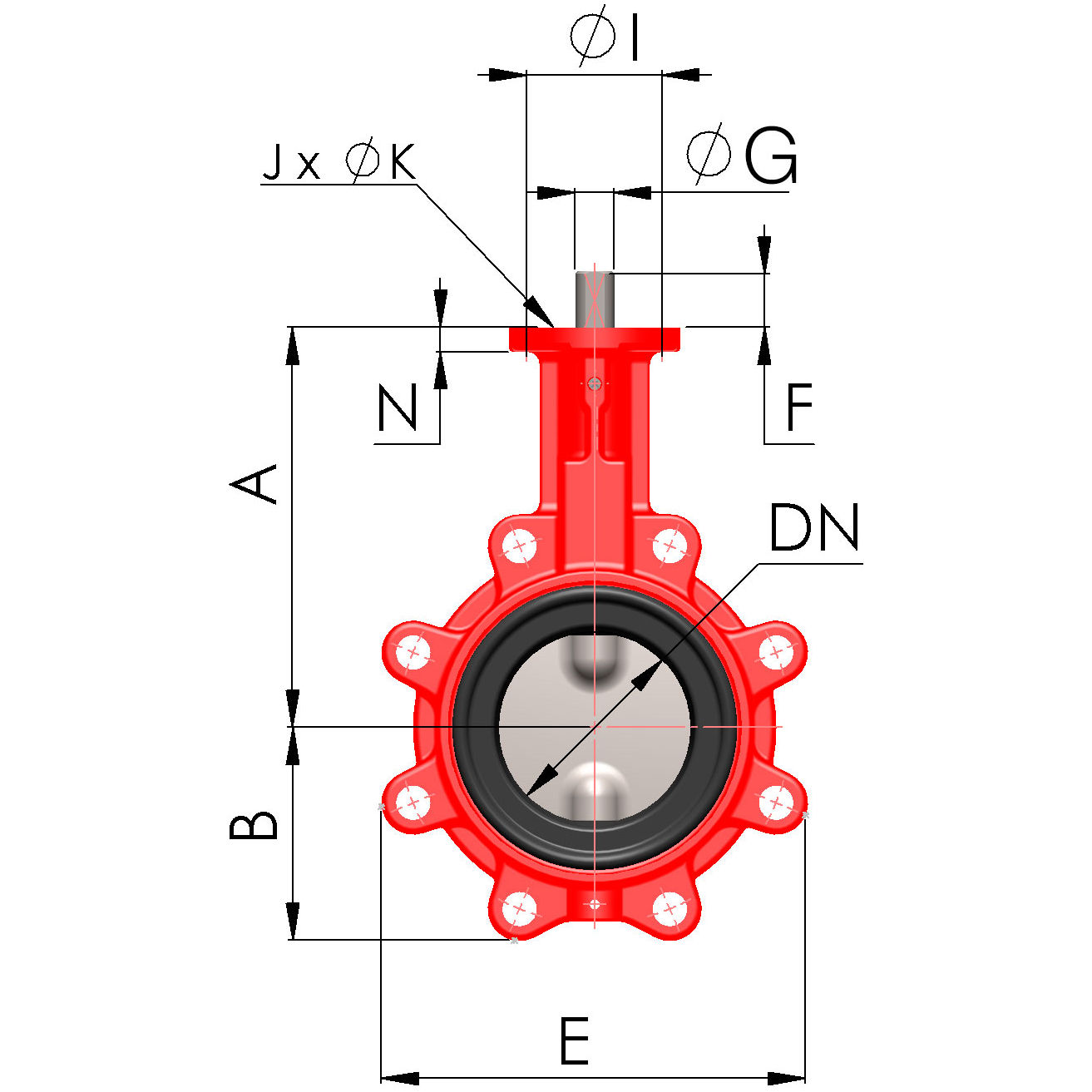

Vis alle mål +
Artikel nummer VVS-nummer DNABNFEIGJKFiler
924T-E-0050 416582012 5014664825115501447
924T-E-0065 416582013 65153.572825129501447
924T-E-0080 416582014 8016389825174501447
924T-E-0100 416582016 100172.5105825204501447
924T-E-0125 416582017 125192.51181025234701749
924T-E-0150 416582018 1502051281025255701749
924T-E-0200 416582020 2002341661425319701749
Artikel nummer 924T-E-0050
VVS-nummer 416582012
DN 50
A 146
B 64
N 8
F 25
E 115
I 50
G 14
J 4
K 7
Artikel nummer 924T-E-0065
VVS-nummer 416582013
DN 65
A 153.5
B 72
N 8
F 25
E 129
I 50
G 14
J 4
K 7
Artikel nummer 924T-E-0080
VVS-nummer 416582014
DN 80
A 163
B 89
N 8
F 25
E 174
I 50
G 14
J 4
K 7
Artikel nummer 924T-E-0100
VVS-nummer 416582016
DN 100
A 172.5
B 105
N 8
F 25
E 204
I 50
G 14
J 4
K 7
Artikel nummer 924T-E-0125
VVS-nummer 416582017
DN 125
A 192.5
B 118
N 10
F 25
E 234
I 70
G 17
J 4
K 9
Artikel nummer 924T-E-0150
VVS-nummer 416582018
DN 150
A 205
B 128
N 10
F 25
E 255
I 70
G 17
J 4
K 9
Artikel nummer 924T-E-0200
VVS-nummer 416582020
DN 200
A 234
B 166
N 14
F 25
E 319
I 70
G 17
J 4
K 9
