9515

Statisk strengreguleringsventil DZR med fast blænde

  • Statisk strengregulerings ventil med fast blænde
  • Gevind muffe - muffe (ISO 228/1 på DN15 og DN20, ISO7/1 for DN25-DN50)
  • Dimensioner fra DN15 til DN50
  • Statisk hydraulisk regulering i varme- og køleanlæg
  • Låsbart håndhjul m/ nem aflæsning
  • Direkte flowmåling
  • Målenøjagtighed ±3% (test ifølge: BS7350)
  • Kan leveres forudindstillet og mærket
  • Målenippel m/ aftap (VVS 406289 003) kan eftermonteres
  • PN25 (Max 25bar op til 100°C, max 20bar til 130°C)
  • Arbejdsområde Vand: -10°C til +130°C
  • Under 0 °C kun for vand tilsat antifrost væske Over 100 °C kun for vand tilsat antikognings aditiv
Fjern
Vis alle mål +

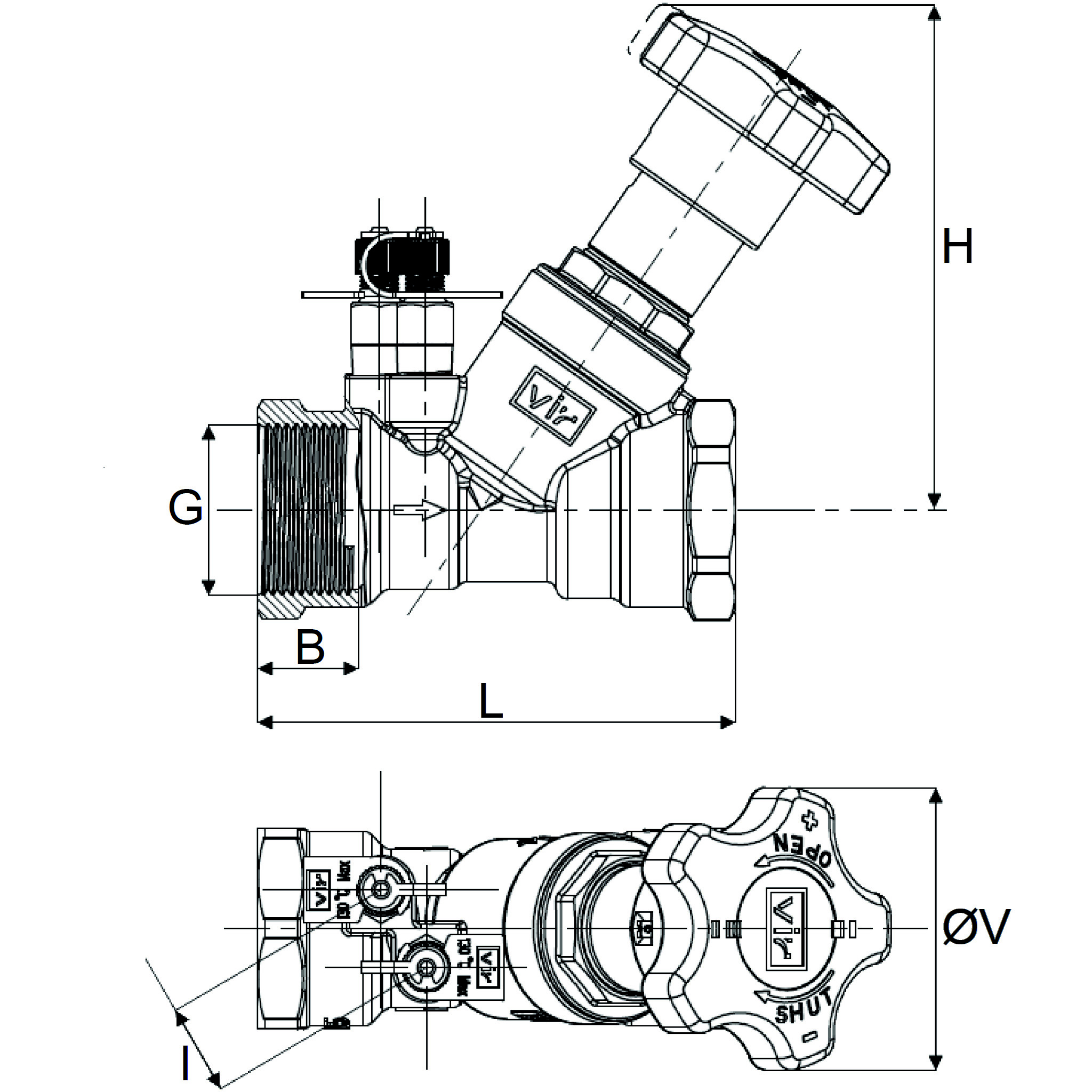

Artikel nummer VVS-nummer VVS nummerDimensionFlow omr. ( l/s )MaterialeH (mm)L (mm)B (mm)ØV (mm)IVægt (kg)Filer
9515015 406270004 406270 004 1/2"0,062-0,148²Afzinkningsfri10387.817.570220.55
9515020 406270006 406270 006 3/4"0,138-0,325²Afzinkningsfri10395.91970220.62
9515025 406270008 4062700081"0,258-0,603²Afzinkningsfri10310022.570220.751
9515032 406270010 4062700101 1/4"0,540-1,250²Afzinkningsfri123.3117.524.870221.191
9515040 406270011 4062700111 1/2"0,810-1,880²Afzinkningsfri125.412724.870221.446
9515050 406270012 4062700122"1,520-3,510²Afzinkningsfri135.6145.329.270222.064
9515115 406270104 4062701041/2" Low flow0,031-,0,074Afzinkningsfri10387.817.570220.556
9515215 406270204 4062702041/2" Ultra low flow0,017-0,045Afzinkningsfri10387.817.570220.558
c11ddeb9-2097-444f-a29b-81362a7f2761 ²Anbefalet flowområde (BS7350)
Artikel nummer 9515015
VVS-nummer 406270004
VVS nummer 406270 004
Dimension 1/2"
Flow omr. ( l/s ) 0,062-0,148²
Materiale Afzinkningsfri
H (mm) 103
L (mm) 87.8
B (mm) 17.5
ØV (mm) 70
I 22
Vægt (kg) 0.55
Artikel nummer 9515020
VVS-nummer 406270006
VVS nummer 406270 006
Dimension 3/4"
Flow omr. ( l/s ) 0,138-0,325²
Materiale Afzinkningsfri
H (mm) 103
L (mm) 95.9
B (mm) 19
ØV (mm) 70
I 22
Vægt (kg) 0.62
Artikel nummer 9515025
VVS-nummer 406270008
VVS nummer 406270008
Dimension 1"
Flow omr. ( l/s ) 0,258-0,603²
Materiale Afzinkningsfri
H (mm) 103
L (mm) 100
B (mm) 22.5
ØV (mm) 70
I 22
Vægt (kg) 0.751
Artikel nummer 9515032
VVS-nummer 406270010
VVS nummer 406270010
Dimension 1 1/4"
Flow omr. ( l/s ) 0,540-1,250²
Materiale Afzinkningsfri
H (mm) 123.3
L (mm) 117.5
B (mm) 24.8
ØV (mm) 70
I 22
Vægt (kg) 1.191
Artikel nummer 9515040
VVS-nummer 406270011
VVS nummer 406270011
Dimension 1 1/2"
Flow omr. ( l/s ) 0,810-1,880²
Materiale Afzinkningsfri
H (mm) 125.4
L (mm) 127
B (mm) 24.8
ØV (mm) 70
I 22
Vægt (kg) 1.446
Artikel nummer 9515050
VVS-nummer 406270012
VVS nummer 406270012
Dimension 2"
Flow omr. ( l/s ) 1,520-3,510²
Materiale Afzinkningsfri
H (mm) 135.6
L (mm) 145.3
B (mm) 29.2
ØV (mm) 70
I 22
Vægt (kg) 2.064
Artikel nummer 9515115
VVS-nummer 406270104
VVS nummer 406270104
Dimension 1/2" Low flow
Flow omr. ( l/s ) 0,031-,0,074
Materiale Afzinkningsfri
H (mm) 103
L (mm) 87.8
B (mm) 17.5
ØV (mm) 70
I 22
Vægt (kg) 0.556
Artikel nummer 9515215
VVS-nummer 406270204
VVS nummer 406270204
Dimension 1/2" Ultra low flow
Flow omr. ( l/s ) 0,017-0,045
Materiale Afzinkningsfri
H (mm) 103
L (mm) 87.8
B (mm) 17.5
ØV (mm) 70
I 22
Vægt (kg) 0.558
Artikel nummer c11ddeb9-2097-444f-a29b-81362a7f2761
VVS-nummer
Flow omr. ( l/s ) ²Anbefalet flowområde (BS7350)
