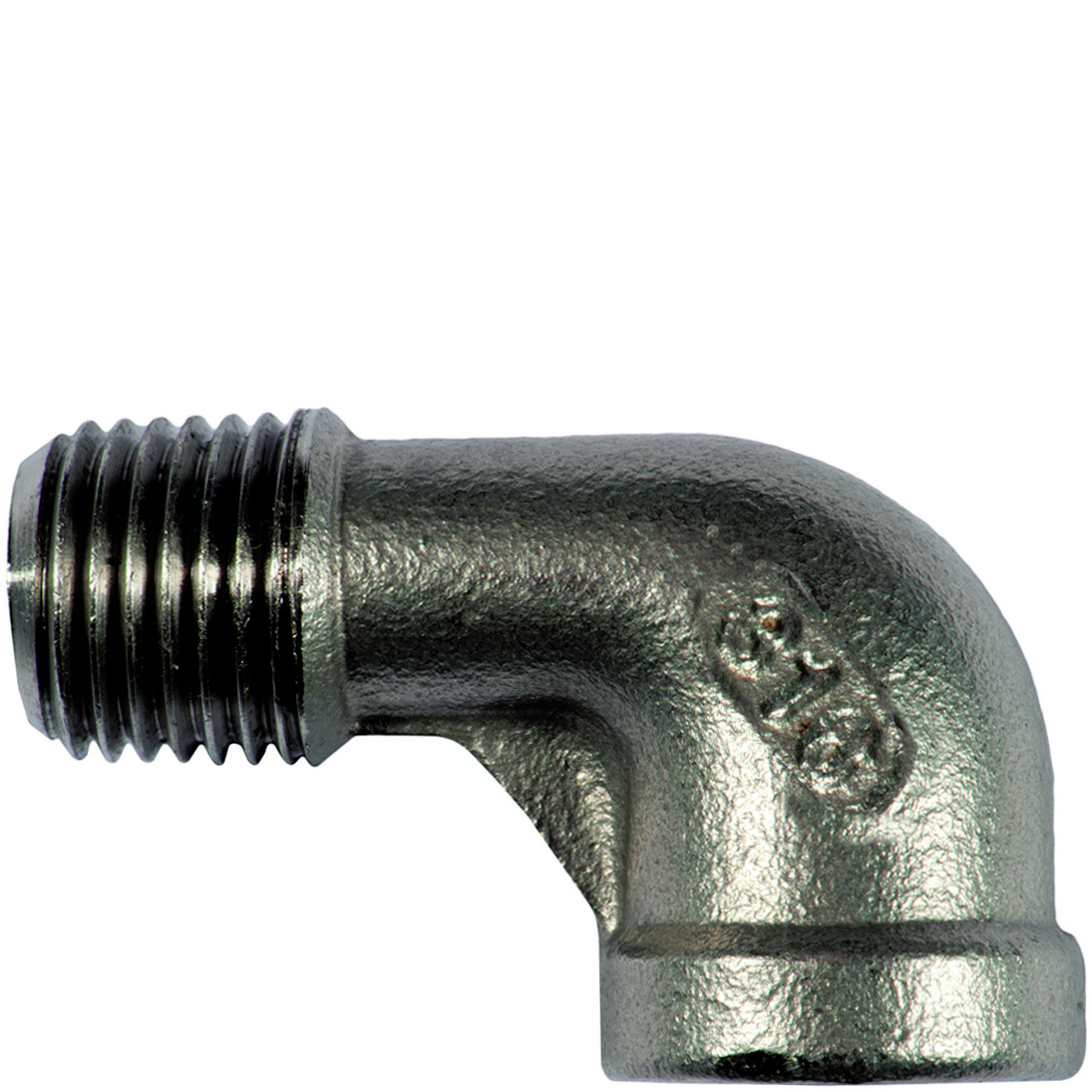

Syrefast Vinkel 90°

  • Syrefast Vinkel 9 0°
  • G = Cylindrisk indvendigt gevind R = Konisk udvendigt gevind
  • AISI316Ti, 1.4571
Fjern
Vis alle mål +

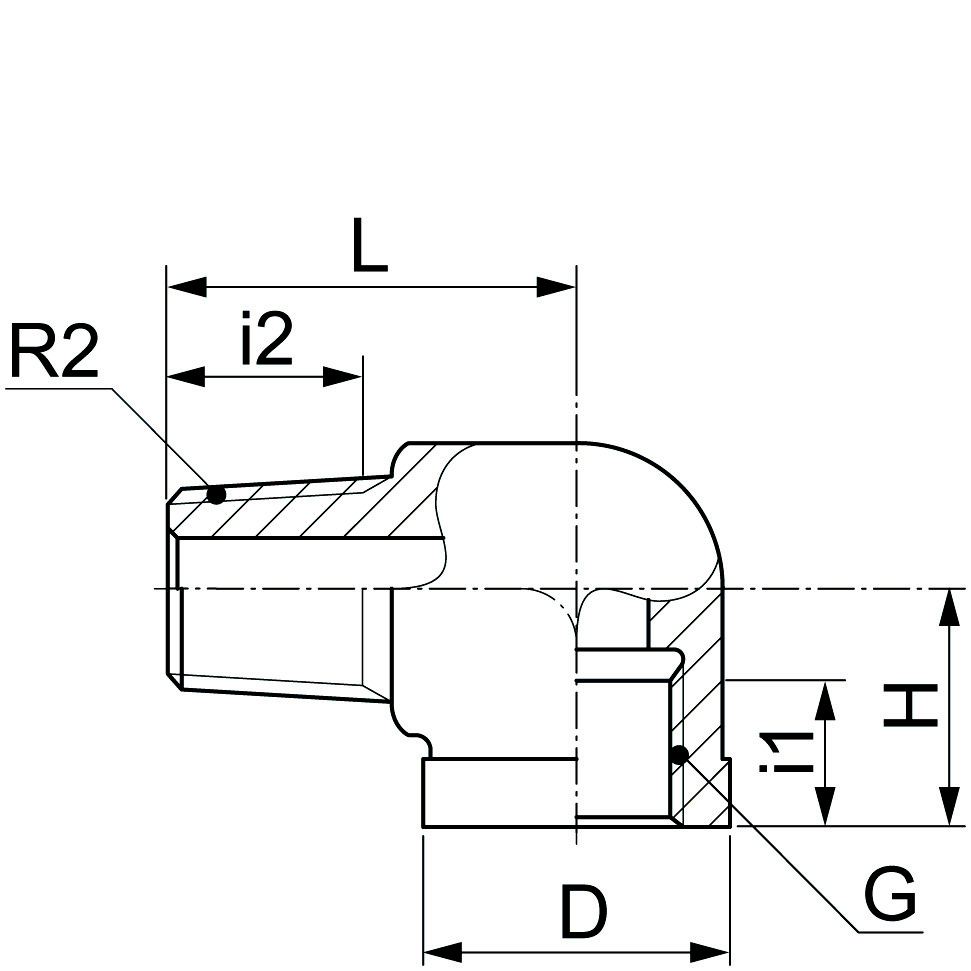

Artikel nummer VVS-nummer GxRBSP INDV.LHDi1i2Filer
TAD5320042 241714.567
TAD5320104 282017.5810
TAD5320166 322320910
TAD5320228 3728269.513
TAD5320292 463231.511.515
TAD5320414 5238391417
Artikel nummer TAD5320042
VVS-nummer
L 24
H 17
D 14.5
i1 6
i2 7
Artikel nummer TAD5320104
VVS-nummer
L 28
H 20
D 17.5
i1 8
i2 10
Artikel nummer TAD5320166
VVS-nummer
L 32
H 23
D 20
i1 9
i2 10
Artikel nummer TAD5320228
VVS-nummer
L 37
H 28
D 26
i1 9.5
i2 13
Artikel nummer TAD5320292
VVS-nummer
L 46
H 32
D 31.5
i1 11.5
i2 15
Artikel nummer TAD5320414
VVS-nummer
L 52
H 38
D 39
i1 14
i2 17
Datablad
