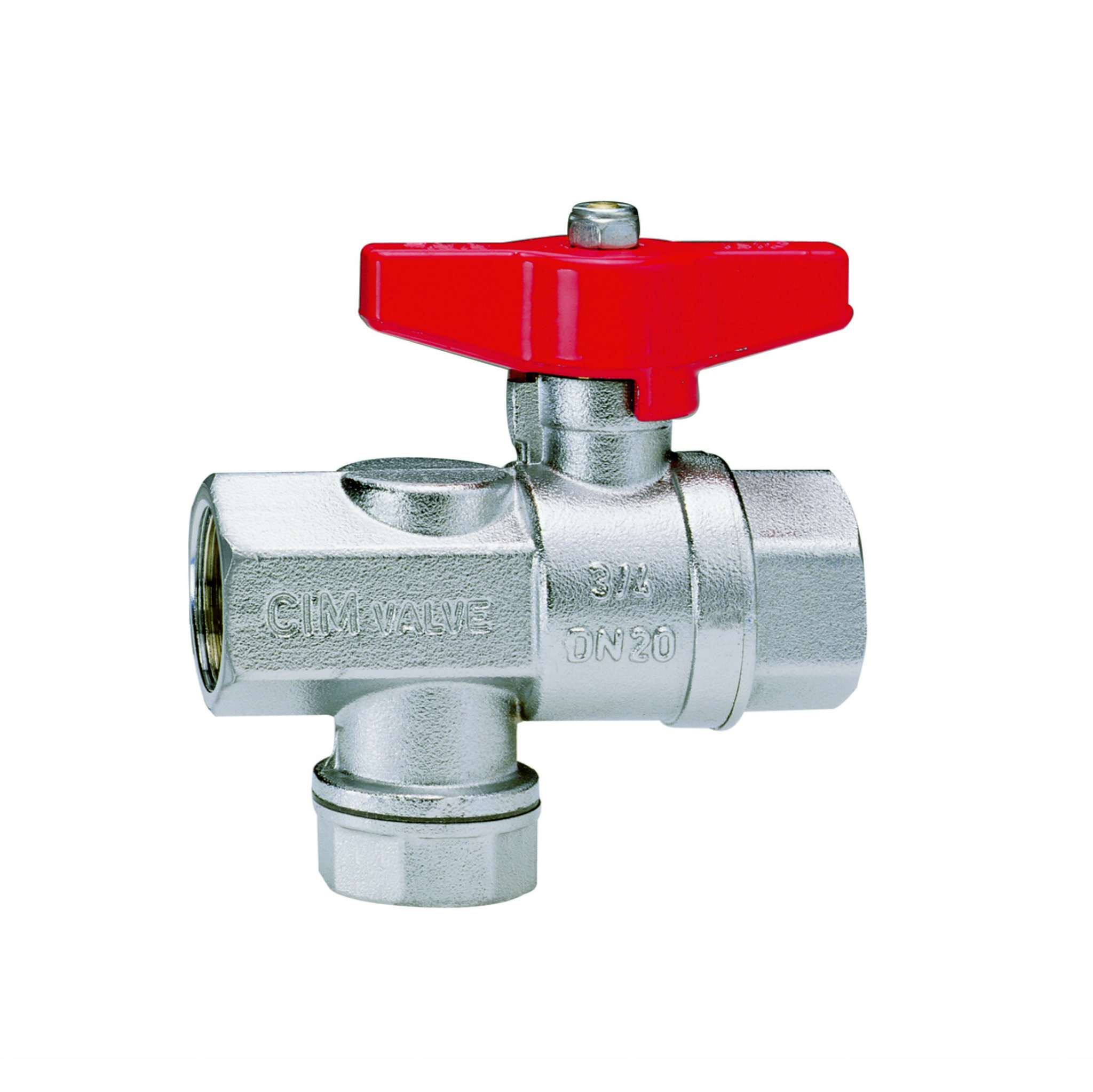

Cim 620 combi ventiler

Gevind, messing

  • Bruges i en lang række forsk. applikationer:
  • Opvarmning, aircondition, vand, sanitære systemer, pneumatiske systemer, olie rørledninger, benzin netværk, mættet damp og generelt med enhver ikke ætsende væske.
  • Nom. tryk: PN 32
  • Driftstemperatur: -20 ÷ 150 ° C
Fjern
Vis alle mål +

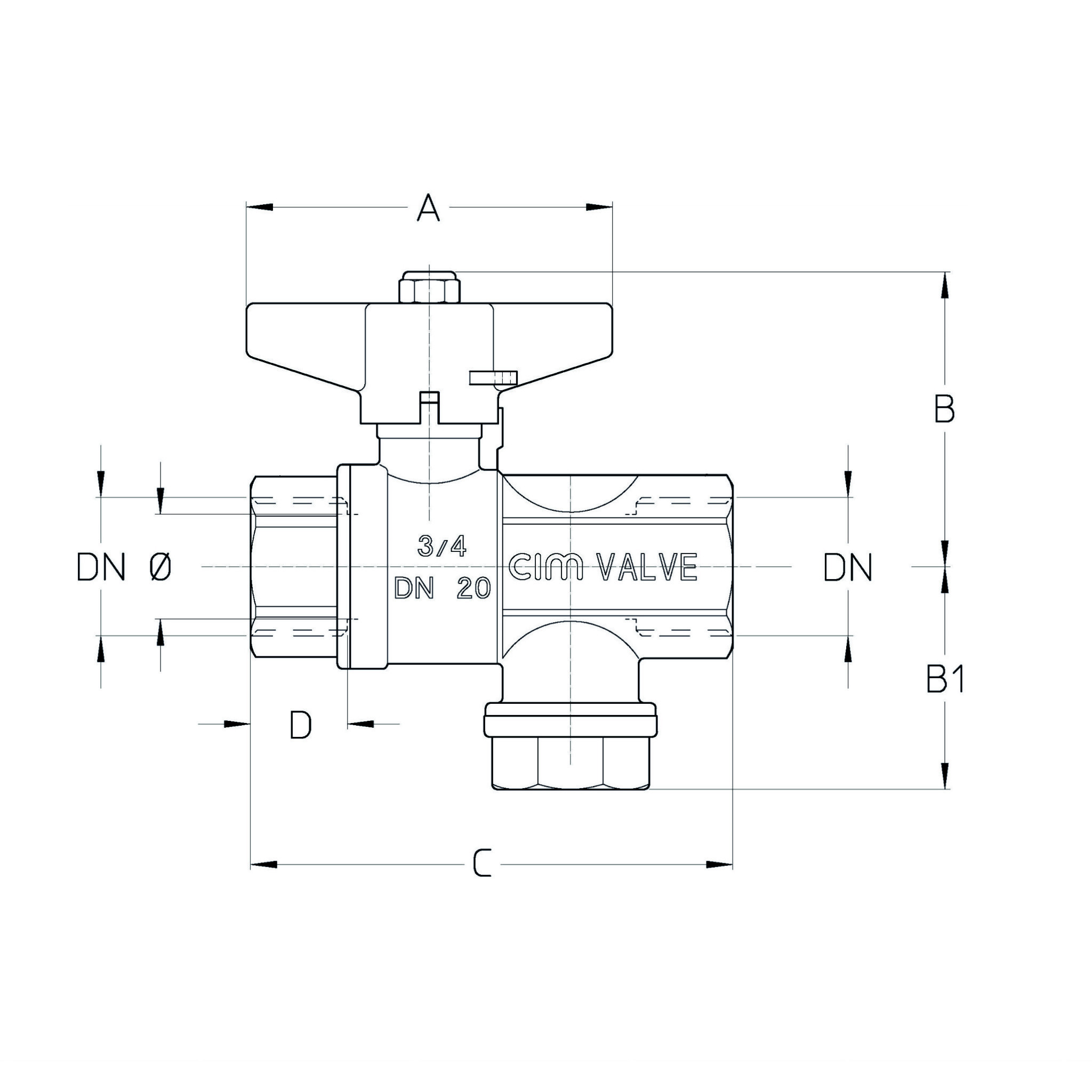

Artikel nummer VVS-nummer BeskrivelseØDNA (mm)B (mm)B1C (mm)D (mm)Filer
420815204 Combi-kugleventil15½"505238.58117
420815206 Combi-kugleventil20¾"705642.59218.5
420815208 Combi-kugleventil251"706049.511221
Artikel nummer 420815204
VVS-nummer
Beskrivelse Combi-kugleventil
Ø 15
DN ½"
A (mm) 50
B (mm) 52
B1 38.5
C (mm) 81
D (mm) 17
Artikel nummer 420815206
VVS-nummer
Beskrivelse Combi-kugleventil
Ø 20
DN ¾"
A (mm) 70
B (mm) 56
B1 42.5
C (mm) 92
D (mm) 18.5
Artikel nummer 420815208
VVS-nummer
Beskrivelse Combi-kugleventil
Ø 25
DN 1"
A (mm) 70
B (mm) 60
B1 49.5
C (mm) 112
D (mm) 21
Datablad
