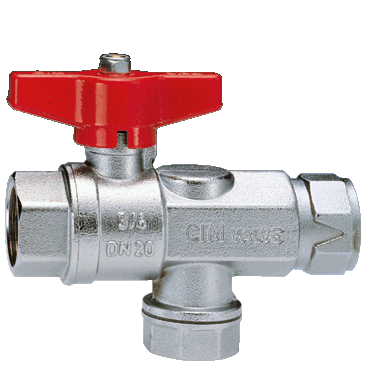

Cim type 621 Combi-kugleventil

M/ indbygget snavssamler, filter og kontraventil

  • Anvendes i en lang række applikationer: vandværker, varmesystemer, sanitære, pneumatiske systemer, olieledninger, olie, benzin , mættet damp.
  • Beskyttelse og fremskynde anlæg til filtrering af væske, indsamle urenheder, sand, rust, metalspåner, der sikker beskyttelse af systemet.
  • Nom. tryk: PN 32
  • Driftstemperatur: -20 ÷ 150 ° C
Fjern
Vis alle mål +

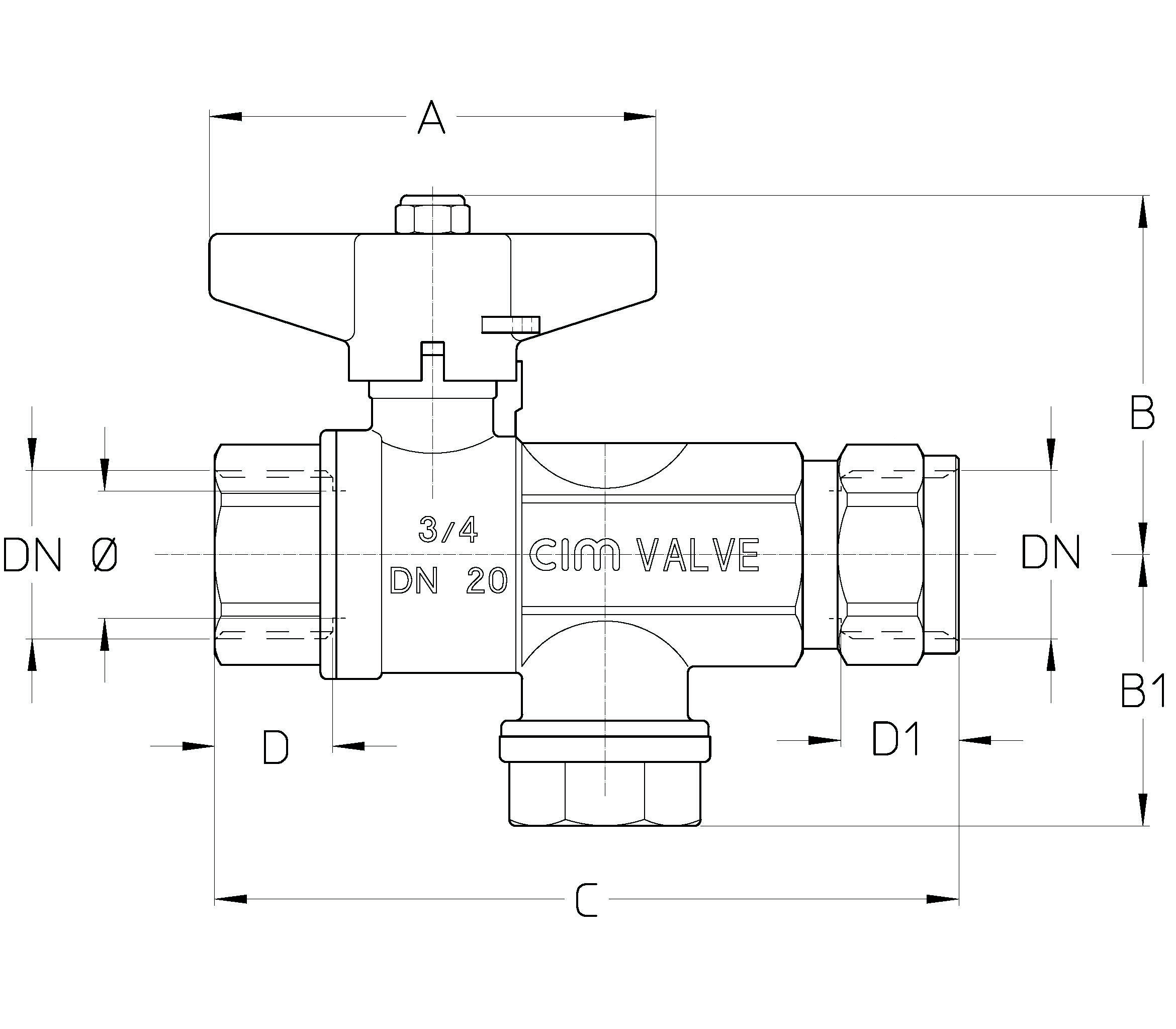

Artikel nummer VVS-nummer BeskrivelseØDNA (mm)B (mm)B1C (mm)D (mm)D1Filer
420825204 Combi kuglev. 1/2 snavs+kontra15½"505238.51001725
420825206 Combi kuglev. 3/4 snavs+kontra20¾"705642.511718.531
420825208 Combi kuglev. 1'' snavs+kontra251"706049.5140.52140
Artikel nummer 420825204
VVS-nummer
Beskrivelse Combi kuglev. 1/2 snavs+kontra
Ø 15
DN ½"
A (mm) 50
B (mm) 52
B1 38.5
C (mm) 100
D (mm) 17
D1 25
Artikel nummer 420825206
VVS-nummer
Beskrivelse Combi kuglev. 3/4 snavs+kontra
Ø 20
DN ¾"
A (mm) 70
B (mm) 56
B1 42.5
C (mm) 117
D (mm) 18.5
D1 31
Artikel nummer 420825208
VVS-nummer
Beskrivelse Combi kuglev. 1'' snavs+kontra
Ø 25
DN 1"
A (mm) 70
B (mm) 60
B1 49.5
C (mm) 140.5
D (mm) 21
D1 40
Datablad
