CVFM

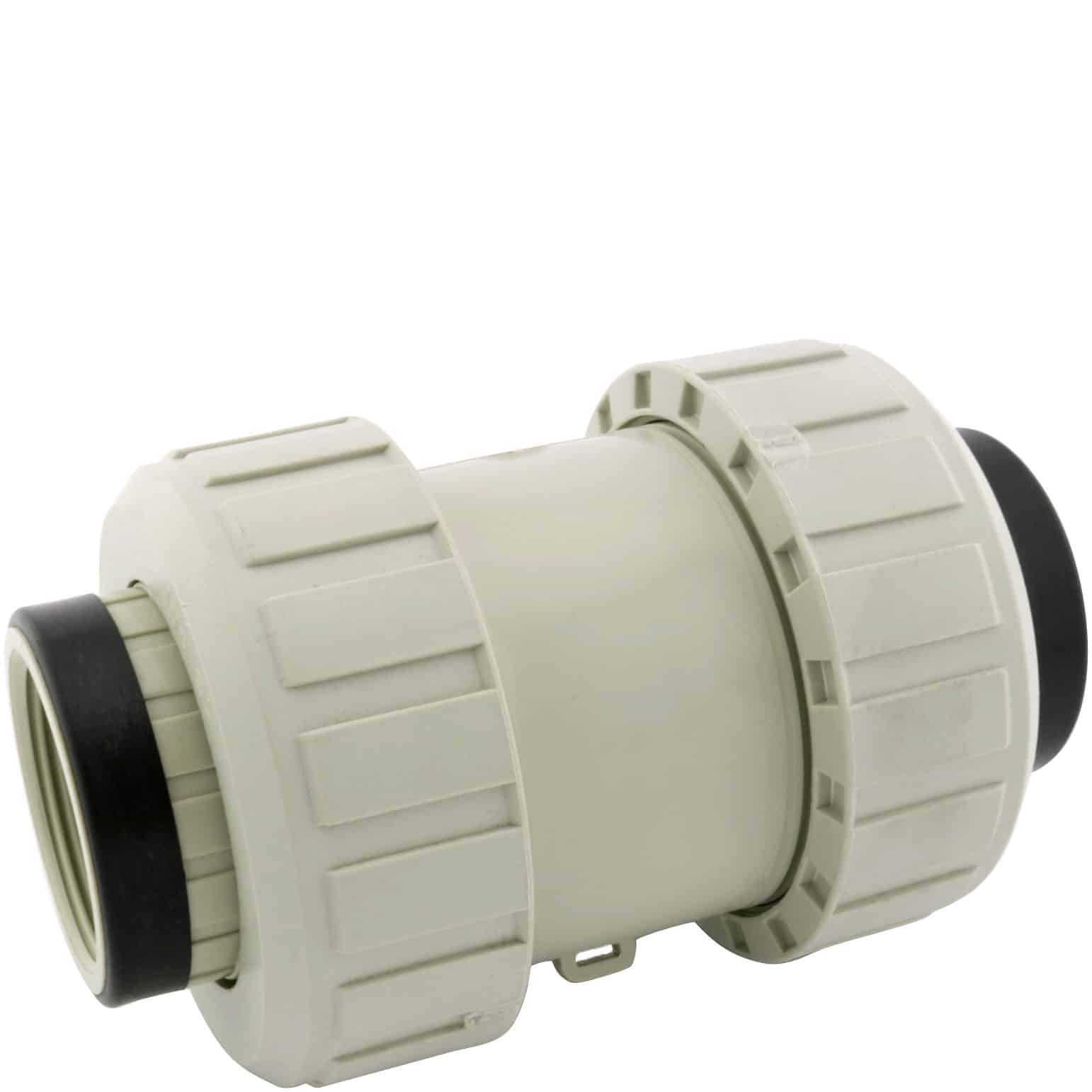

PP Fjederbelastet kontraventil indvendig gevind SDR11 PN10

  • PP CV Fjederbelastet kontraventil
  • Med indv. gevindmuffer
  • Tætning i EPDM
  • SDR11 PN10
  • Fjederen i AISI 316 (V4A) eller på forespørgsel PTFE belagt.
  • Radial og vertikal demonterbar
  • Tætning fås i FPM på foresprøgsel
Fjern
Vis alle mål +

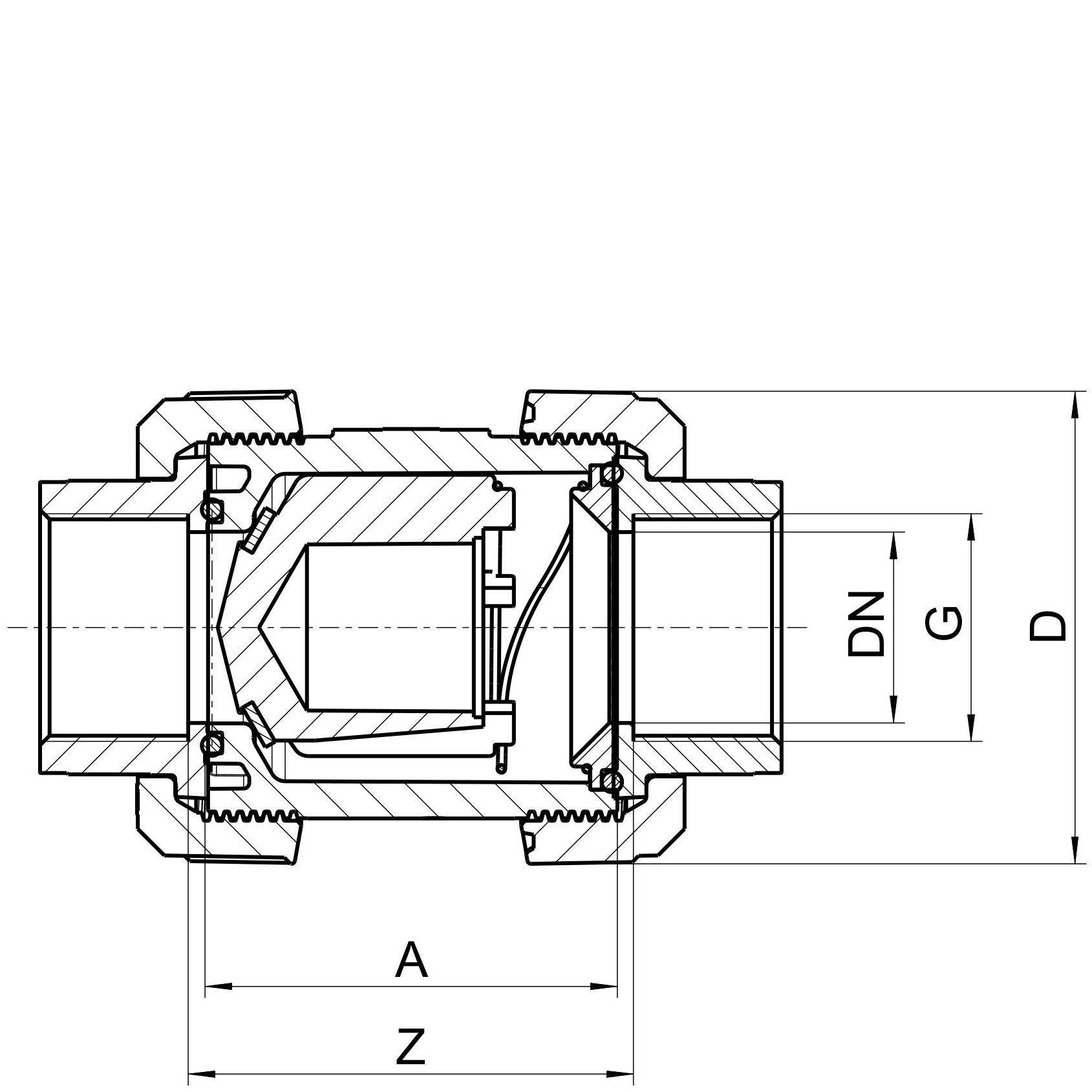

Artikel nummer VVS-nummer GDNDAZtFiler
CVFM-E-R015 1/2"1553686216 CAD/Step
CVFM-E-R010 3/8"1053716214.5 CAD/Step
CVFM-E-R020 3/4"2064786917.5 CAD/Step
CVFM-E-R025 1"2571847319.5 CAD/Step
CVFM-E-R032 1 1/4"3284.5978319.5 CAD/Step
CVFM-E-R040 1 1/2"401001139422 CAD/Step
CVFM-E-R050 2"50120.513610825.5 CAD/Step
CVFM-E-R065 2 1/2"6515516213329 CAD/Step
CVFM-E-R080 3"8018721116034.5 CAD/Step
Artikel nummer CVFM-E-R015
VVS-nummer
G 1/2"
DN 15
D 53
A 68
Z 62
t 16
Artikel nummer CVFM-E-R010
VVS-nummer
G 3/8"
DN 10
D 53
A 71
Z 62
t 14.5
Artikel nummer CVFM-E-R020
VVS-nummer
G 3/4"
DN 20
D 64
A 78
Z 69
t 17.5
Artikel nummer CVFM-E-R025
VVS-nummer
G 1"
DN 25
D 71
A 84
Z 73
t 19.5
Artikel nummer CVFM-E-R032
VVS-nummer
G 1 1/4"
DN 32
D 84.5
A 97
Z 83
t 19.5
Artikel nummer CVFM-E-R040
VVS-nummer
G 1 1/2"
DN 40
D 100
A 113
Z 94
t 22
Artikel nummer CVFM-E-R050
VVS-nummer
G 2"
DN 50
D 120.5
A 136
Z 108
t 25.5
Artikel nummer CVFM-E-R065
VVS-nummer
G 2 1/2"
DN 65
D 155
A 162
Z 133
t 29
Artikel nummer CVFM-E-R080
VVS-nummer
G 3"
DN 80
D 187
A 211
Z 160
t 34.5
