CVK6U-V

PVC Kontraklapventil til indspænding mellem flanger FPM

  • PVC CVK6 kontraklapventil uden fjeder
  • Til indspænding mellem flanger
  • FPM
  • d50-225 10 bar
  • d280-355 8 bar.
  • Afstandsring skal bruges i visse dimensioner for frigang af klappen
  • Større dimensioner på forespørgsel.
  • Må ikke bruges sammen med flangebøsning QBSE og QBSM.
Fjern
Vis alle mål +

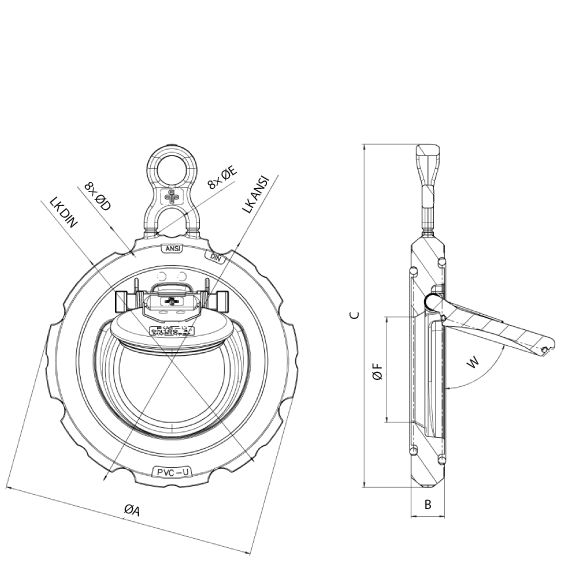

Artikel nummer VVS-nummer dDNABCLKDEFFiler
CVK6U-V-050 62276304 50409516141.81101815.5 CAD/Step
CVK6U-V-063 62276305 635010918159.5125181933 CAD/Step
CVK6U-V-075 62276306 756513020185145181942 CAD/Step
CVK6U-V-090 62276308 908014620200.4160181953 CAD/Step
CVK6U-V-110 62276310 11010017523237.2180181973 CAD/Step
CVK6U-V-140 62276312 14012519825262.32101822.293 CAD/Step
CVK6U-V-160 62276315 16015022330288.82402222.2110 CAD/Step
CVK6U-V-225 62276320 22520028034348.32952222.2150 CAD/Step
CVK6U-V-280 62276325 280250343423502225.4186 CAD/Step
CVK6U-V-315 62276330 315300406.4474002225.4229 CAD/Step
CVK6U-V-350 350350447,6514602228.6261
Artikel nummer CVK6U-V-050
VVS-nummer 62276304
d 50
DN 40
A 95
B 16
C 141.8
LK 110
D 18
E 15.5
Artikel nummer CVK6U-V-063
VVS-nummer 62276305
d 63
DN 50
A 109
B 18
C 159.5
LK 125
D 18
E 19
F 33
Artikel nummer CVK6U-V-075
VVS-nummer 62276306
d 75
DN 65
A 130
B 20
C 185
LK 145
D 18
E 19
F 42
Artikel nummer CVK6U-V-090
VVS-nummer 62276308
d 90
DN 80
A 146
B 20
C 200.4
LK 160
D 18
E 19
F 53
Artikel nummer CVK6U-V-110
VVS-nummer 62276310
d 110
DN 100
A 175
B 23
C 237.2
LK 180
D 18
E 19
F 73
Artikel nummer CVK6U-V-140
VVS-nummer 62276312
d 140
DN 125
A 198
B 25
C 262.3
LK 210
D 18
E 22.2
F 93
Artikel nummer CVK6U-V-160
VVS-nummer 62276315
d 160
DN 150
A 223
B 30
C 288.8
LK 240
D 22
E 22.2
F 110
Artikel nummer CVK6U-V-225
VVS-nummer 62276320
d 225
DN 200
A 280
B 34
C 348.3
LK 295
D 22
E 22.2
F 150
Artikel nummer CVK6U-V-280
VVS-nummer 62276325
d 280
DN 250
A 343
B 42
LK 350
D 22
E 25.4
F 186
Artikel nummer CVK6U-V-315
VVS-nummer 62276330
d 315
DN 300
A 406.4
B 47
LK 400
D 22
E 25.4
F 229
Artikel nummer CVK6U-V-350
VVS-nummer
d 350
DN 350
A 447,6
B 51
LK 460
D 22
E 28.6
F 261
