CVS4U

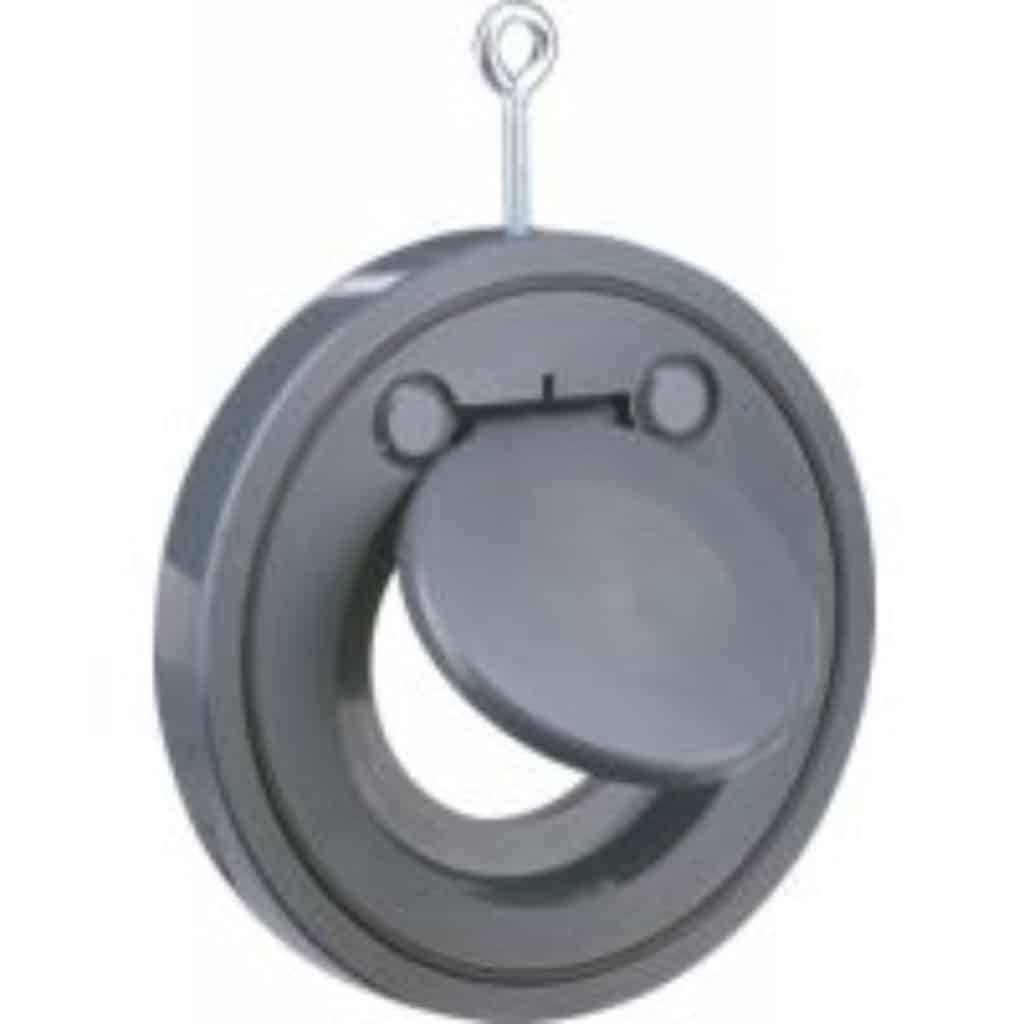

PVC Kontraklapventil m. fjeder til indspænding mellem flanger

PVC CVS4 Kontraklapventil med fjeder
Til indspænding mellem flanger
Hus og klap i PVC
EPDM tætning
E=EPDM
V=FPM
FPM tætning på forespørgsel
HAST = Hastelloy fjeder
PN6
Specialfaset flangebøsninger se QBSM (PP) og QBSE (PE100)
Større dimensioner på forespørgsel

Modeller

Vis alle mål +

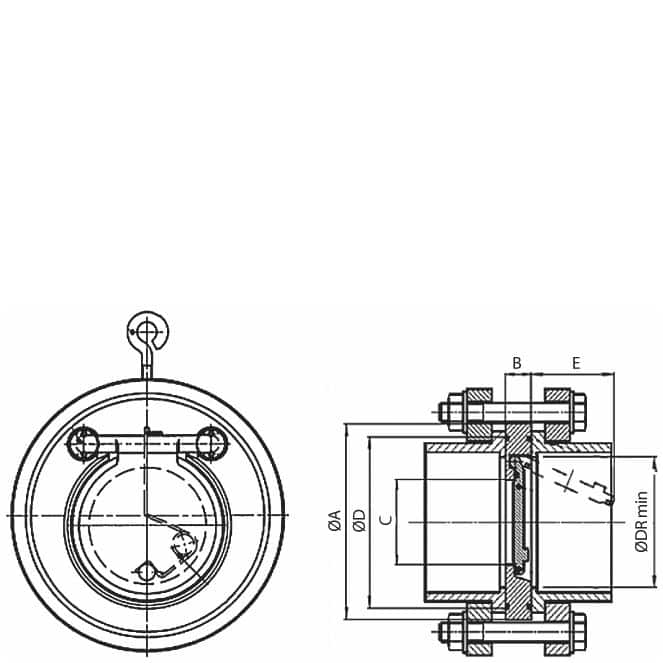

Artikel nummer	VVS-nummer	d	DN	A	B	C	Filer
CVS4U-E-040		50	40	95	16	22
CVS4U-E-050		63	50	109	20	32
CVS4U-E-065		75	65	129	20	40
CVS4U-E-080		90	80	144	20	54
CVS4U-E-100		110	100	164	22	70
CVS4U-E-125		140	125	195	23	92
CVS4U-E-150		160	150	220	25	105
CVS4U-E-200		225	200	275	35	154
CVS4U-E-250		280	250	330	40	192
CVS4U-E-300		315	300	380	45	227

Specifikationer


Artikel nummer	CVS4U-E-040
VVS-nummer
d	50
DN	40
A	95
B	16
C	22


Artikel nummer	CVS4U-E-050
VVS-nummer
d	63
DN	50
A	109
B	20
C	32


Artikel nummer	CVS4U-E-065
VVS-nummer
d	75
DN	65
A	129
B	20
C	40


Artikel nummer	CVS4U-E-080
VVS-nummer
d	90
DN	80
A	144
B	20
C	54


Artikel nummer	CVS4U-E-100
VVS-nummer
d	110
DN	100
A	164
B	22
C	70


Artikel nummer	CVS4U-E-125
VVS-nummer
d	140
DN	125
A	195
B	23
C	92


Artikel nummer	CVS4U-E-150
VVS-nummer
d	160
DN	150
A	220
B	25
C	105


Artikel nummer	CVS4U-E-200
VVS-nummer
d	225
DN	200
A	275
B	35
C	154


Artikel nummer	CVS4U-E-250
VVS-nummer
d	280
DN	250
A	330
B	40
C	192


Artikel nummer	CVS4U-E-300
VVS-nummer
d	315
DN	300
A	380
B	45
C	227

Dokument

Datablad
