ER

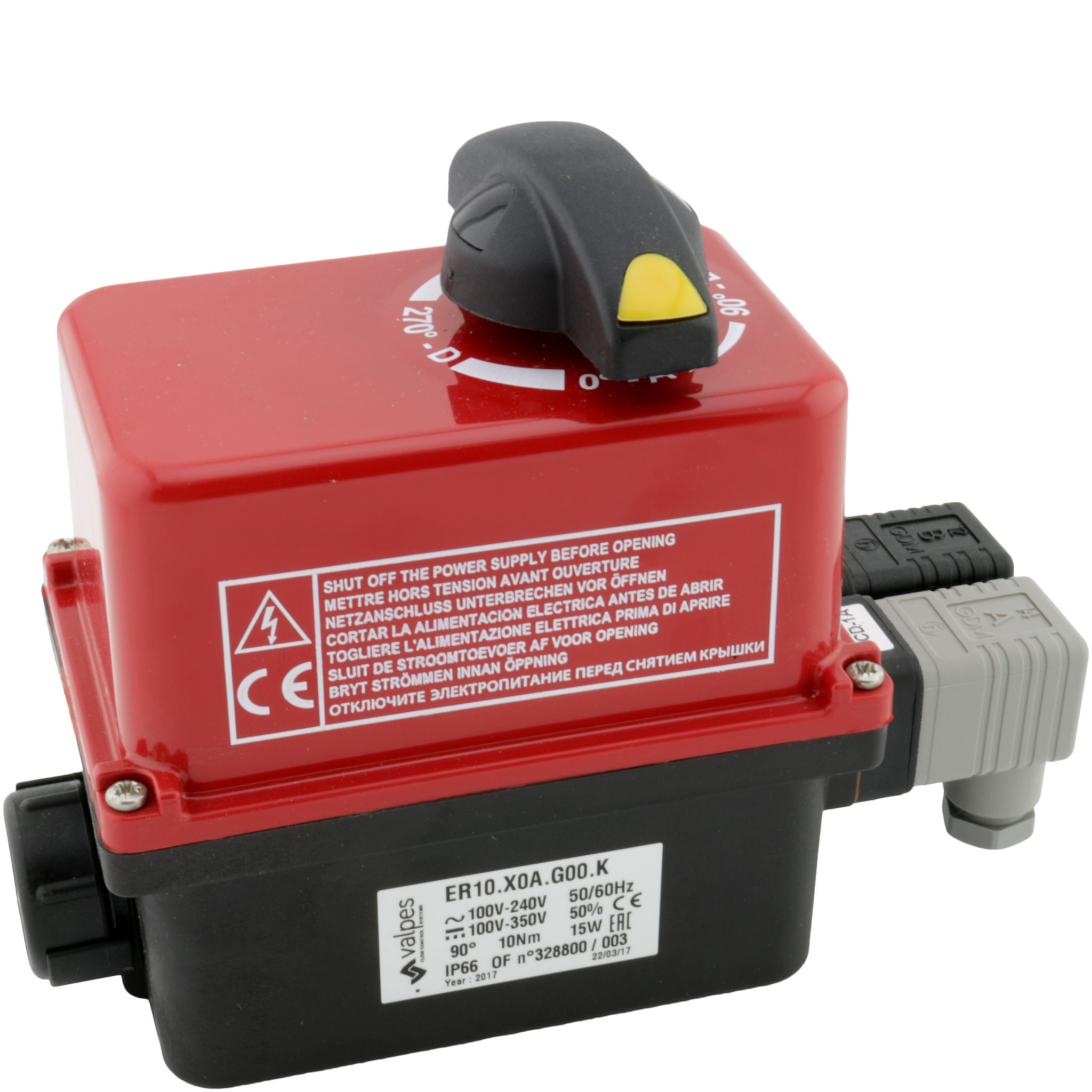

Elektrisk aktuator, on/off

  • Elektrisk aktuator t ype ER Plus med 90°-rotationsvinkler, hvilket betyder at den kan aktuere kvartdrejninger af kugle- og butterflyventil.
  • Type ER Plus - kan indstilles som NC eller NO
  • Spændingstilslutninger :
  • 90 V- 220 V 50 /60 Hz
  • 90 V -350 V 50 /60 Hz
  • 24 V 50/60 Hz
  • 24 VDC
  • Effekt: 11-38W (i forhold til størrelse)
  • Tilgængelig i ER10, ER20, ER35, ER60 og ER100, der hhv. har d rejningsmoment på 10, 20, 35, 60 eller 100 nM
  • Driftstid: 220 V 50 Hz = 50%, andre spændinger = 30%
  • Temperaturområde: -10 °C til +55 °C
  • Beskyttelseskappe: IP 6 6
  • El-tilslutning: DIN 43650 - kabelkontakt
  • Montage: Iht. ISO 5211
  • Standard tilbehør:
  • Fire mekaniske kontakter Optisk indikering Håndhjul for manuel åbning/lukning
  • Tilbehørsmodeller
  • ER med intergreret Positioner 4-20mA, 0-10 V ER med FAILSAFE-sikkerhedsenhed form af backupbatteri, der sikrer hurtig tilbagevenden til lukket tilstand, hvis aktuatoren er indstillet som NC, i tilfælde af strømsvigt.
Fjern

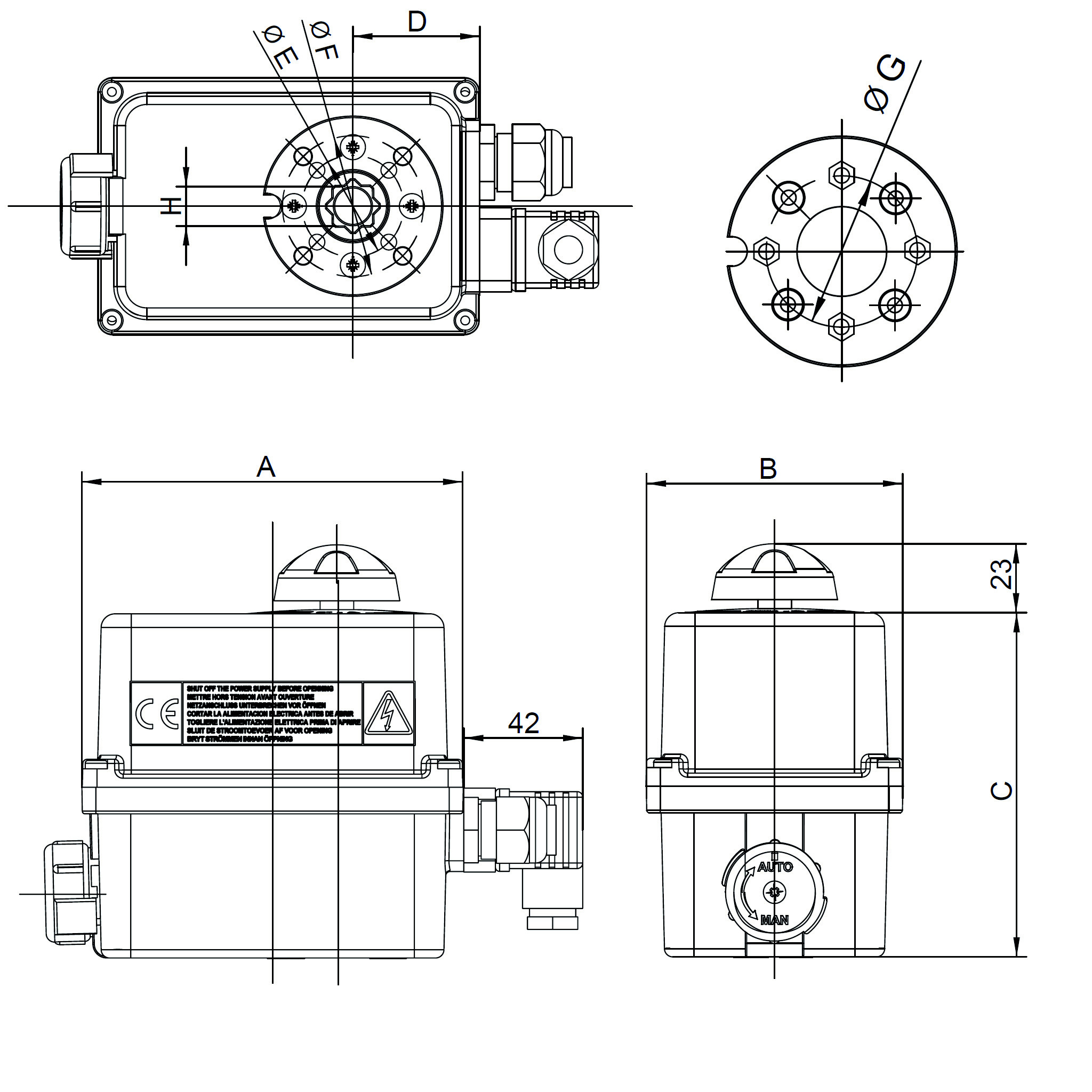

Vis alle mål +
Artikel nummer VVS-nummer FlangeNmSpændingEffektnedetid sek.Filer
ER010P-024 F03-F04-F05/14mm1012-24v ac/dc15 W11
ER010P-230 F03-F04-F05/14mm10100-240 vac15 W11
ER020P-024 F03-F04-F05/14mm2012-24v ac/dc15 W12
ER020P-230 F03-F05-F05/14mm20100-240 vac15 W12
ER035P-024 F03-F04-F05/14mm3512-24v ac/dc15 W24
ER035P-230 F03-F04-F05/14mm35100-240 vac15 W26
ER060P-024 F05-F07/22mm6012-24v ac/dc45 W12
ER060P-230 F05-F07/22mm60100-240 vac45 W12
ER100P-024 F05-F07/22mm10012-24v ac/dc45 W22
ER100P-230 F05-F07/22mm100100-240 vac45 W23
Artikel nummer ER010P-024
VVS-nummer
Flange F03-F04-F05/14mm
Nm 10
Spænding 12-24v ac/dc
Effekt 15 W
nedetid sek. 11
Artikel nummer ER010P-230
VVS-nummer
Flange F03-F04-F05/14mm
Nm 10
Spænding 100-240 vac
Effekt 15 W
nedetid sek. 11
Artikel nummer ER020P-024
VVS-nummer
Flange F03-F04-F05/14mm
Nm 20
Spænding 12-24v ac/dc
Effekt 15 W
nedetid sek. 12
Artikel nummer ER020P-230
VVS-nummer
Flange F03-F05-F05/14mm
Nm 20
Spænding 100-240 vac
Effekt 15 W
nedetid sek. 12
Artikel nummer ER035P-024
VVS-nummer
Flange F03-F04-F05/14mm
Nm 35
Spænding 12-24v ac/dc
Effekt 15 W
nedetid sek. 24
Artikel nummer ER035P-230
VVS-nummer
Flange F03-F04-F05/14mm
Nm 35
Spænding 100-240 vac
Effekt 15 W
nedetid sek. 26
Artikel nummer ER060P-024
VVS-nummer
Flange F05-F07/22mm
Nm 60
Spænding 12-24v ac/dc
Effekt 45 W
nedetid sek. 12
Artikel nummer ER060P-230
VVS-nummer
Flange F05-F07/22mm
Nm 60
Spænding 100-240 vac
Effekt 45 W
nedetid sek. 12
Artikel nummer ER100P-024
VVS-nummer
Flange F05-F07/22mm
Nm 100
Spænding 12-24v ac/dc
Effekt 45 W
nedetid sek. 22
Artikel nummer ER100P-230
VVS-nummer
Flange F05-F07/22mm
Nm 100
Spænding 100-240 vac
Effekt 45 W
nedetid sek. 23
Datablad
