FKOV/LU-E

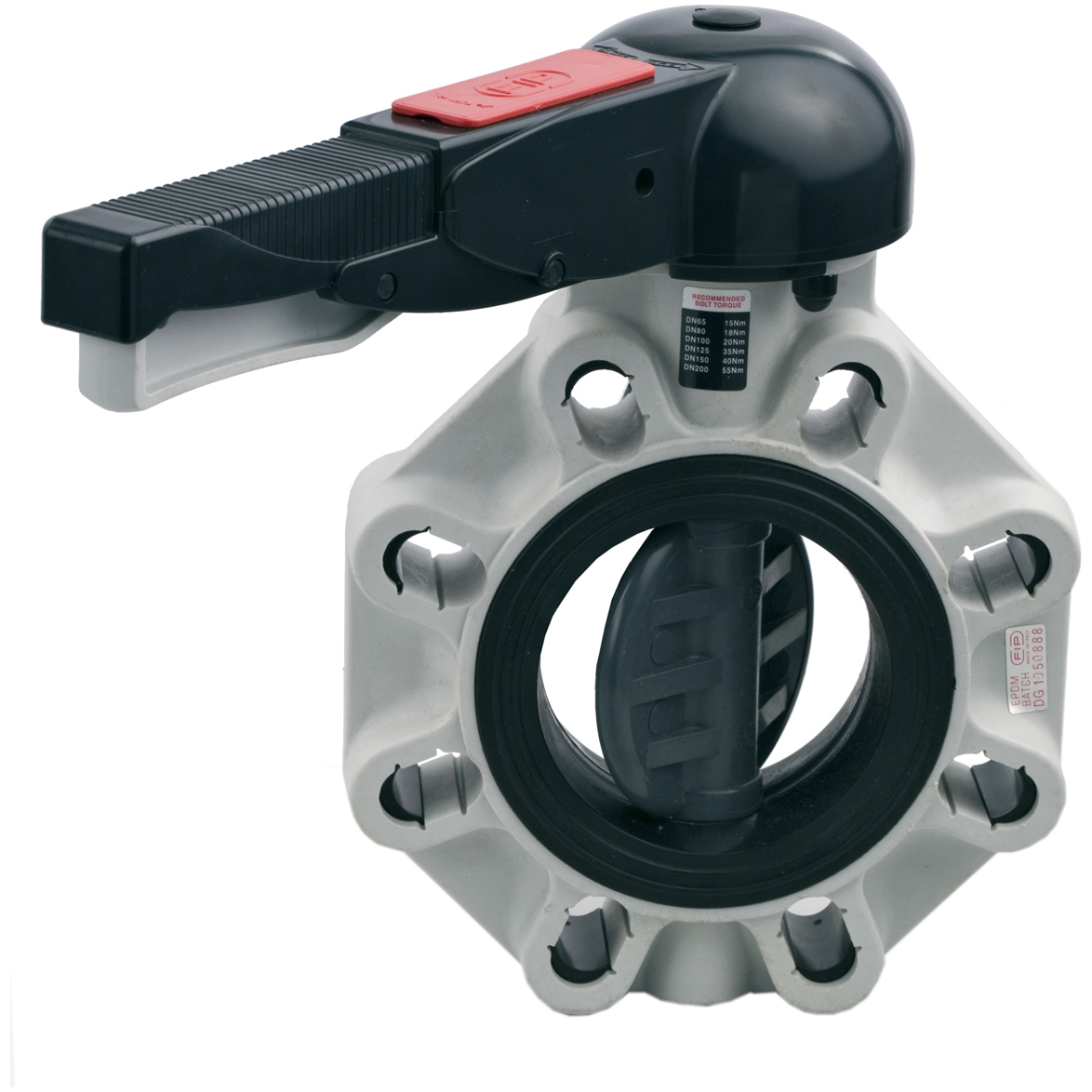

PVC Butterflyventil lug version DN40-200mm EPDM

PVC FK Butterflyventil med håndtag
LUG version
Ventilhus i glasforstærket PP, UV-Stabilt
Ventilklap i PVC
Spindel AISI316
EPDM
PN10
Håndtag der kan låses i flere positioner
Topflange i henhold til ISO 5211
Kontroller frigang af klap i flangebøsningen inden montage

Modeller

Vis alle mål +

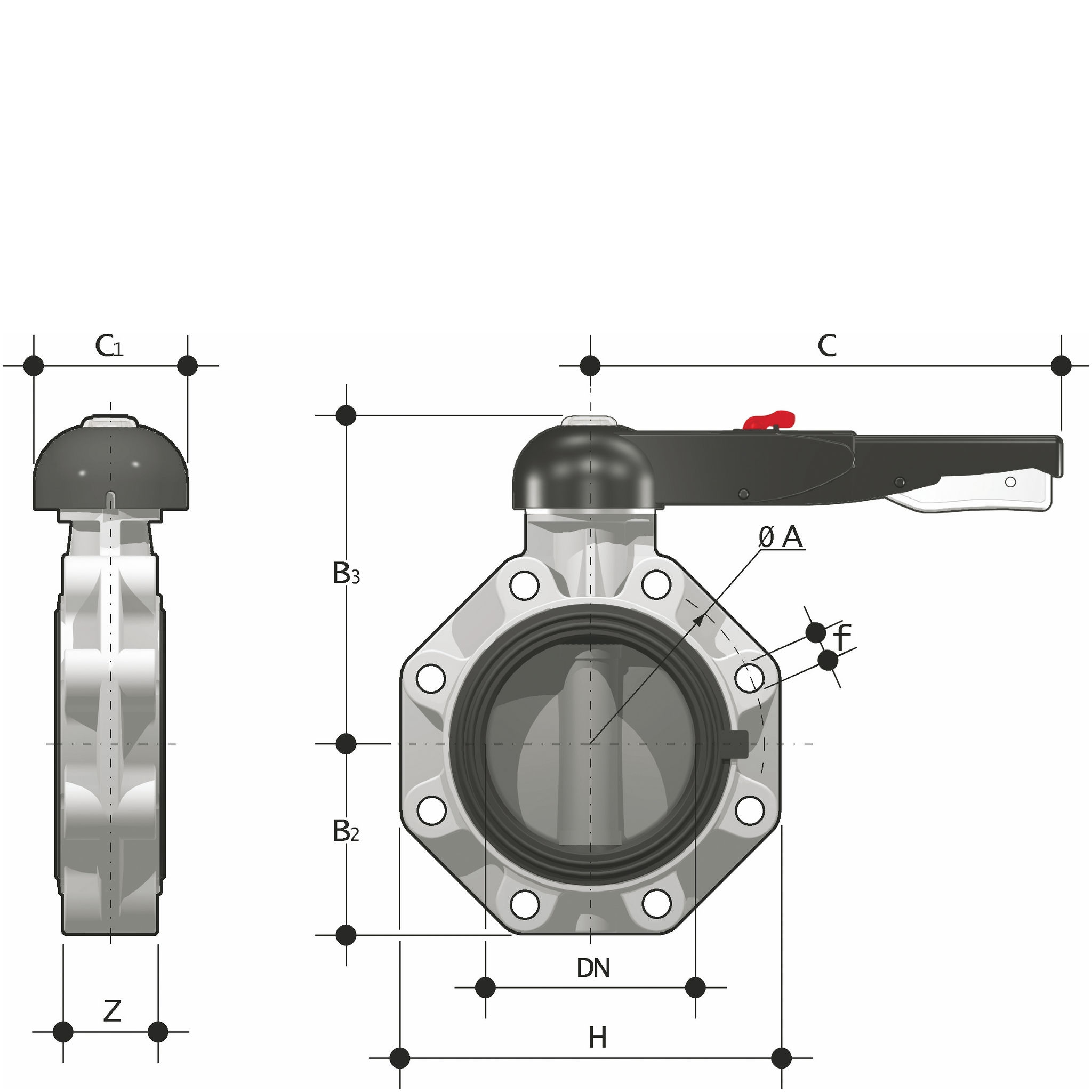

Artikel nummer	VVS-nummer	d	DN	PN	Z	B2	B3	C	C1	H	Filer
FKOV/LU-E-050		50	40	16	33	60	137	175	100	132
FKOV/LU-E-063		63	50	16	43	70	143	175	100	147
FKOV/LU-E-075		75	65	10	46	80	164	272	110	165
FKOV/LU-E-090		90	80	10	49	93	178	272	110	185
FKOV/LU-E-110		110	100	10	56	107	192	272	110	211
FKOV/LU-E-140		140	125	10	64	120	212	330	110	240
FKOV/LU-E-160		160	150	10	70	134	225	330	110	268
FKOV/LU-E-225		225	200	10	71	161	272	420	122	323

Specifikationer


Artikel nummer	FKOV/LU-E-050
VVS-nummer
d	50
DN	40
PN	16
Z	33
B2	60
B3	137
C	175
C1	100
H	132


Artikel nummer	FKOV/LU-E-063
VVS-nummer
d	63
DN	50
PN	16
Z	43
B2	70
B3	143
C	175
C1	100
H	147


Artikel nummer	FKOV/LU-E-075
VVS-nummer
d	75
DN	65
PN	10
Z	46
B2	80
B3	164
C	272
C1	110
H	165


Artikel nummer	FKOV/LU-E-090
VVS-nummer
d	90
DN	80
PN	10
Z	49
B2	93
B3	178
C	272
C1	110
H	185


Artikel nummer	FKOV/LU-E-110
VVS-nummer
d	110
DN	100
PN	10
Z	56
B2	107
B3	192
C	272
C1	110
H	211


Artikel nummer	FKOV/LU-E-140
VVS-nummer
d	140
DN	125
PN	10
Z	64
B2	120
B3	212
C	330
C1	110
H	240


Artikel nummer	FKOV/LU-E-160
VVS-nummer
d	160
DN	150
PN	10
Z	70
B2	134
B3	225
C	330
C1	110
H	268


Artikel nummer	FKOV/LU-E-225
VVS-nummer
d	225
DN	200
PN	10
Z	71
B2	161
B3	272
C	420
C1	122
H	323

Dokument

Datablad
