HEF-HP

PVDF High Purity Bøjning 45°

PVDF Ultra High Purity Vinkel 45° kort
Til Stuk- og IR/BCF-svejsning
SDR21 PN16
SDR33 PN10

Modeller

Vis alle mål +

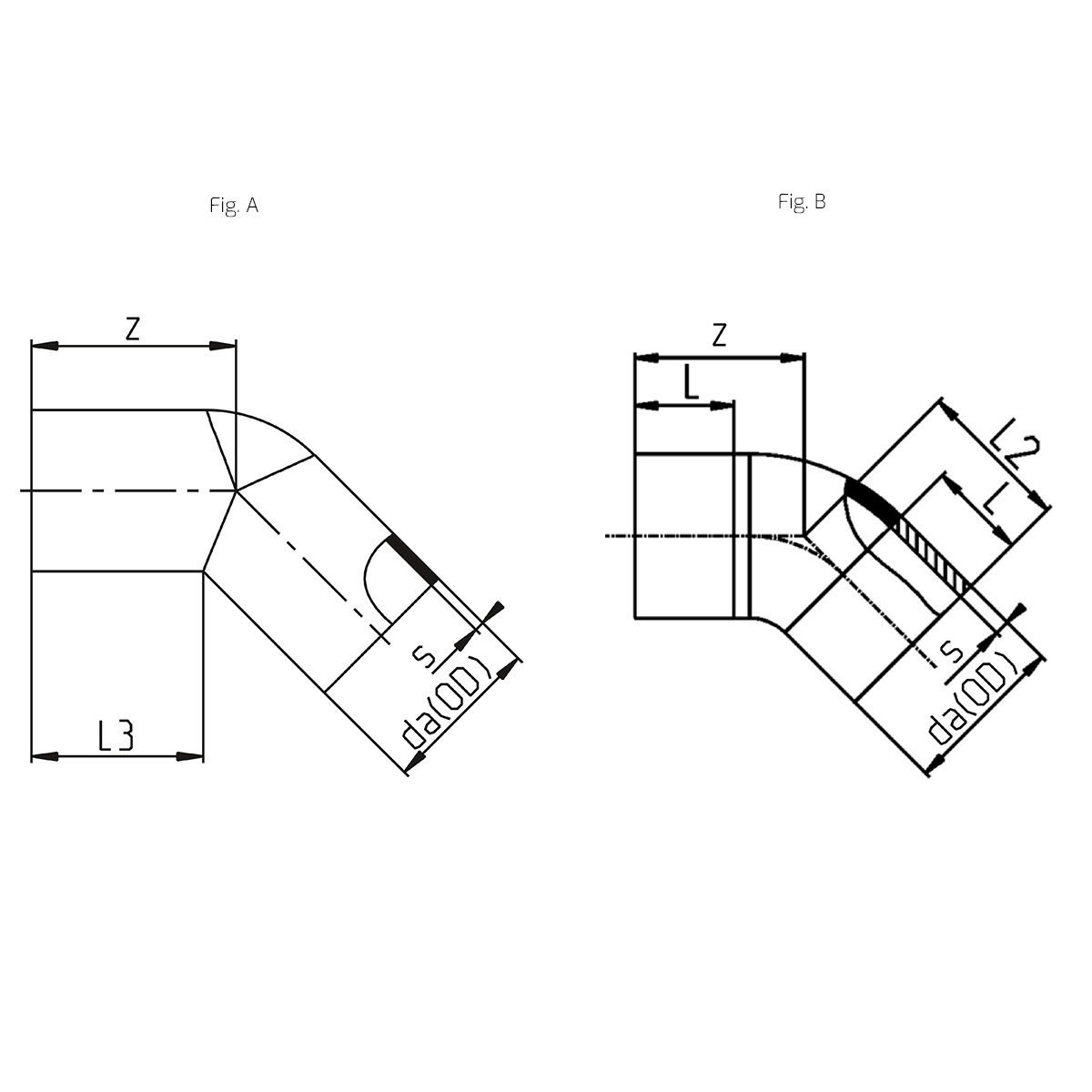

Artikel nummer	VVS-nummer	da(OD)	SDR	s	z	L	L2	L3	Fig.	Filer
HEF-HP21-020	065425520	20	SDR21	1.9	43			39	A
HEF-HP21-025	065425525	25	SDR21	1.9	45			40	A
HEF-HP21-032	065425532	32	SDR21	2.4	52			46	A
HEF-HP21-040	065425540	40	SDR21	2.4	58			50	A
HEF-HP21-050	065425550	50	SDR21	3	66			56	A
HEF-HP21-063	065425563	63	SDR21	3	75			62	A
HEF-HP21-075	065425575	75	SDR21	3.6	50			32	A
HEF-HP21-090	065425590	90	SDR21	4.3	59			36	A
HEF-HP21-110	065425610	110	SDR21	5.3	68			45	A
HEF-HP21-125	065425625	125	SDR21	6	162	100	152		B
HEF-HP21-140	065425640	140	SDR21	6.7	85			57	A
HEF-HP21-160	065425660	160	SDR21	7.7	103			65	A
HEF-HP21-180	065425680	180	SDR21	8.6	197	100	172		B
HEF-HP21-200	065425700	200	SDR21	9.6	202	100	181		B
HEF-HP21-225	065425725	225	SDR21	10.8	211	100	193		B
HEF-HP21-250	065425750	250	SDR21	11.9	241	100	204		B
HEF-HP21-280	065425780	280	SDR21	13.4	224	100	216		B
HEF-HP33-090	065426590	90	SDR33	2.8	59			36	A
HEF-HP33-110	065426610	110	SDR33	3.4	68			45	A
HEF-HP33-125	065426625	125	SDR33	3.9	162	100	152		B
HEF-HP33-140	065426640	140	SDR33	4.3	85			57	A
HEF-HP33-160	065426660	160	SDR33	4.9	103			65	A
HEF-HP33-180	065426680	180	SDR33	5.5	197	100	172		B
HEF-HP33-200	065426700	200	SDR33	6.2	202	100	181		B
HEF-HP33-225	065426725	225	SDR33	6.9	211	100	193		B
HEF-HP33-250	065426750	250	SDR33	7.7	241	100	204		B
HEF-HP33-280	065426780	280	SDR33	8.6	224	100	216		B
HEF-HP33-315	065426815	315	SDR33	9.7	262	100	224		B

Specifikationer


Artikel nummer	HEF-HP21-020
VVS-nummer	065425520
da(OD)	20
SDR	SDR21
s	1.9
z	43
L3	39
Fig.	A


Artikel nummer	HEF-HP21-025
VVS-nummer	065425525
da(OD)	25
SDR	SDR21
s	1.9
z	45
L3	40
Fig.	A


Artikel nummer	HEF-HP21-032
VVS-nummer	065425532
da(OD)	32
SDR	SDR21
s	2.4
z	52
L3	46
Fig.	A


Artikel nummer	HEF-HP21-040
VVS-nummer	065425540
da(OD)	40
SDR	SDR21
s	2.4
z	58
L3	50
Fig.	A


Artikel nummer	HEF-HP21-050
VVS-nummer	065425550
da(OD)	50
SDR	SDR21
s	3
z	66
L3	56
Fig.	A


Artikel nummer	HEF-HP21-063
VVS-nummer	065425563
da(OD)	63
SDR	SDR21
s	3
z	75
L3	62
Fig.	A


Artikel nummer	HEF-HP21-075
VVS-nummer	065425575
da(OD)	75
SDR	SDR21
s	3.6
z	50
L3	32
Fig.	A


Artikel nummer	HEF-HP21-090
VVS-nummer	065425590
da(OD)	90
SDR	SDR21
s	4.3
z	59
L3	36
Fig.	A


Artikel nummer	HEF-HP21-110
VVS-nummer	065425610
da(OD)	110
SDR	SDR21
s	5.3
z	68
L3	45
Fig.	A


Artikel nummer	HEF-HP21-125
VVS-nummer	065425625
da(OD)	125
SDR	SDR21
s	6
z	162
L	100
L2	152
Fig.	B


Artikel nummer	HEF-HP21-140
VVS-nummer	065425640
da(OD)	140
SDR	SDR21
s	6.7
z	85
L3	57
Fig.	A


Artikel nummer	HEF-HP21-160
VVS-nummer	065425660
da(OD)	160
SDR	SDR21
s	7.7
z	103
L3	65
Fig.	A


Artikel nummer	HEF-HP21-180
VVS-nummer	065425680
da(OD)	180
SDR	SDR21
s	8.6
z	197
L	100
L2	172
Fig.	B


Artikel nummer	HEF-HP21-200
VVS-nummer	065425700
da(OD)	200
SDR	SDR21
s	9.6
z	202
L	100
L2	181
Fig.	B


Artikel nummer	HEF-HP21-225
VVS-nummer	065425725
da(OD)	225
SDR	SDR21
s	10.8
z	211
L	100
L2	193
Fig.	B


Artikel nummer	HEF-HP21-250
VVS-nummer	065425750
da(OD)	250
SDR	SDR21
s	11.9
z	241
L	100
L2	204
Fig.	B


Artikel nummer	HEF-HP21-280
VVS-nummer	065425780
da(OD)	280
SDR	SDR21
s	13.4
z	224
L	100
L2	216
Fig.	B


Artikel nummer	HEF-HP33-090
VVS-nummer	065426590
da(OD)	90
SDR	SDR33
s	2.8
z	59
L3	36
Fig.	A


Artikel nummer	HEF-HP33-110
VVS-nummer	065426610
da(OD)	110
SDR	SDR33
s	3.4
z	68
L3	45
Fig.	A


Artikel nummer	HEF-HP33-125
VVS-nummer	065426625
da(OD)	125
SDR	SDR33
s	3.9
z	162
L	100
L2	152
Fig.	B


Artikel nummer	HEF-HP33-140
VVS-nummer	065426640
da(OD)	140
SDR	SDR33
s	4.3
z	85
L3	57
Fig.	A


Artikel nummer	HEF-HP33-160
VVS-nummer	065426660
da(OD)	160
SDR	SDR33
s	4.9
z	103
L3	65
Fig.	A


Artikel nummer	HEF-HP33-180
VVS-nummer	065426680
da(OD)	180
SDR	SDR33
s	5.5
z	197
L	100
L2	172
Fig.	B


Artikel nummer	HEF-HP33-200
VVS-nummer	065426700
da(OD)	200
SDR	SDR33
s	6.2
z	202
L	100
L2	181
Fig.	B


Artikel nummer	HEF-HP33-225
VVS-nummer	065426725
da(OD)	225
SDR	SDR33
s	6.9
z	211
L	100
L2	193
Fig.	B


Artikel nummer	HEF-HP33-250
VVS-nummer	065426750
da(OD)	250
SDR	SDR33
s	7.7
z	241
L	100
L2	204
Fig.	B


Artikel nummer	HEF-HP33-280
VVS-nummer	065426780
da(OD)	280
SDR	SDR33
s	8.6
z	224
L	100
L2	216
Fig.	B


Artikel nummer	HEF-HP33-315
VVS-nummer	065426815
da(OD)	315
SDR	SDR33
s	9.7
z	262
L	100
L2	224
Fig.	B

Dokument

Datablad
