K4OF/RM

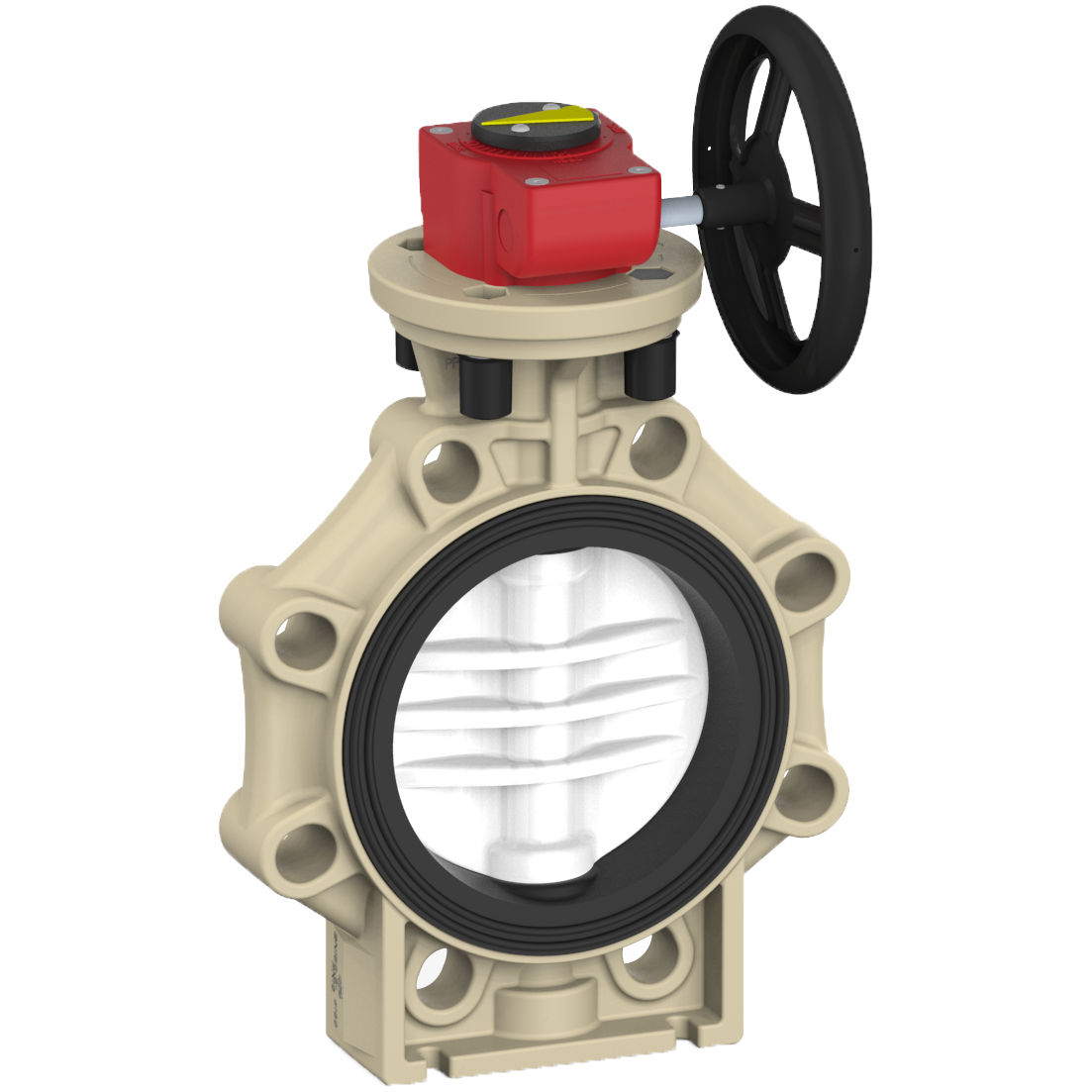

PVDF Butterflyventil med gearboks

  • PVDF K4 Butterflyventil med gearboks
  • Ventilhus i glasforstærket PP, UV-Stabilt
  • Ventilklap i PVDF
  • Spindel AISI304
  • E=EPDM
  • V=FPM
  • PN10
  • Låsebart håndtag
  • LUG version med indstøbte gevindbøsninger leveres på forespørgsel
  • Topflange i henhold til ISO 5211
  • Kontroller frigang af klap i flangebøsningen inden montage
Fjern

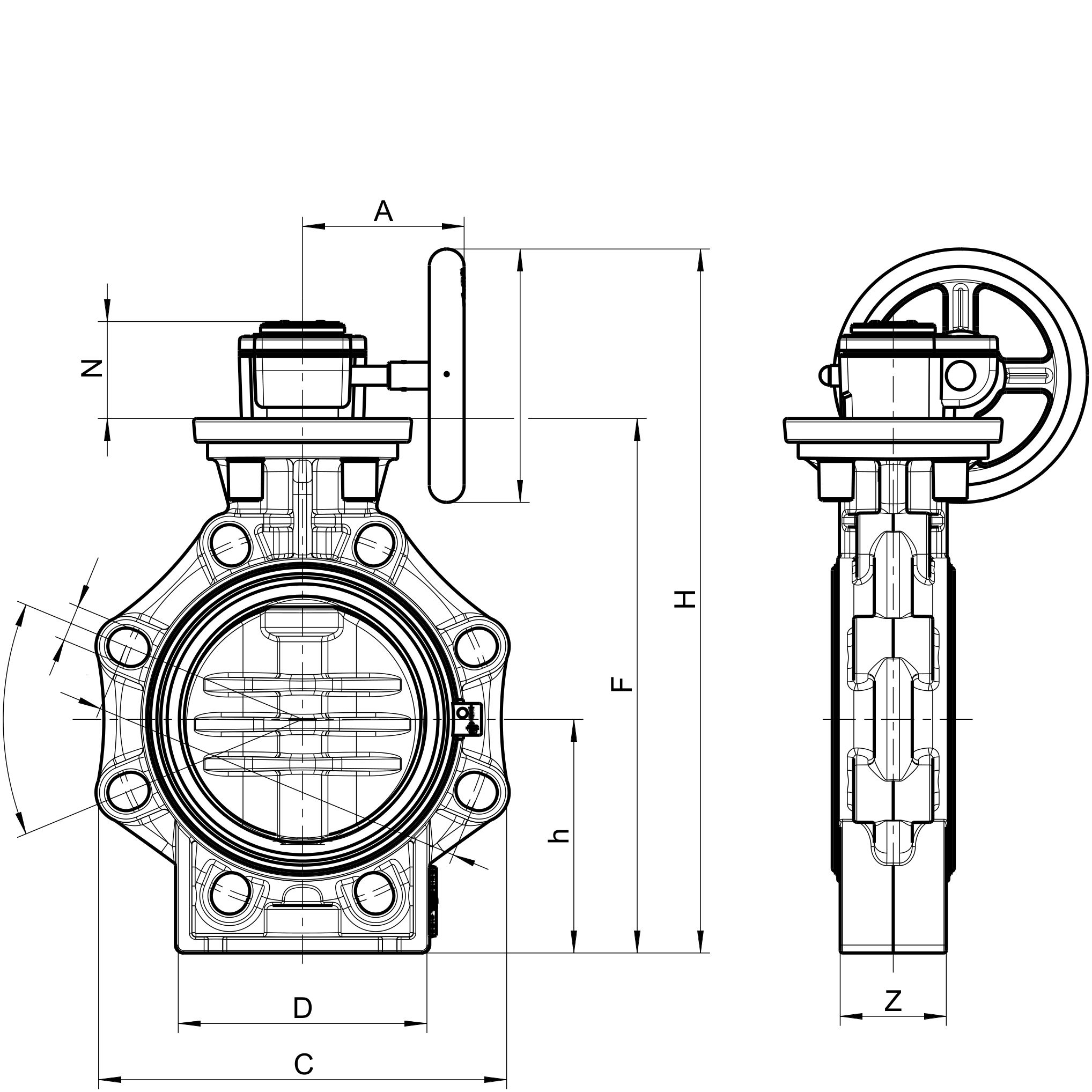

Vis alle mål +
Artikel nummer VVS-nummer dDNDCZhFNHAFiler
K4OF/RM-V-075 7565651334610023252308120 CAD/Step
K4OF/RM-V-090 9080801764910023952315120 CAD/Step
K4OF/RM-V-110 1101001002065611526952357.5121 CAD/Step
K4OF/RM-V-140 140125125234.564130303.552392121 CAD/Step
K4OF/RM-V-160 16015015026170147.5337.560447.5122 CAD/Step
K4OF/RM-V-225 22520020031471175399.560509.5122 CAD/Step
Artikel nummer K4OF/RM-V-075
VVS-nummer
d 75
DN 65
D 65
C 133
Z 46
h 100
F 232
N 52
H 308
A 120
Artikel nummer K4OF/RM-V-090
VVS-nummer
d 90
DN 80
D 80
C 176
Z 49
h 100
F 239
N 52
H 315
A 120
Artikel nummer K4OF/RM-V-110
VVS-nummer
d 110
DN 100
D 100
C 206
Z 56
h 115
F 269
N 52
H 357.5
A 121
Artikel nummer K4OF/RM-V-140
VVS-nummer
d 140
DN 125
D 125
C 234.5
Z 64
h 130
F 303.5
N 52
H 392
A 121
Artikel nummer K4OF/RM-V-160
VVS-nummer
d 160
DN 150
D 150
C 261
Z 70
h 147.5
F 337.5
N 60
H 447.5
A 122
Artikel nummer K4OF/RM-V-225
VVS-nummer
d 225
DN 200
D 200
C 314
Z 71
h 175
F 399.5
N 60
H 509.5
A 122
Datablad

Tilbehør

H/K4-LS

Finjusteringshåndtag

H/K4

Håndtag
