K4OM/RM-V

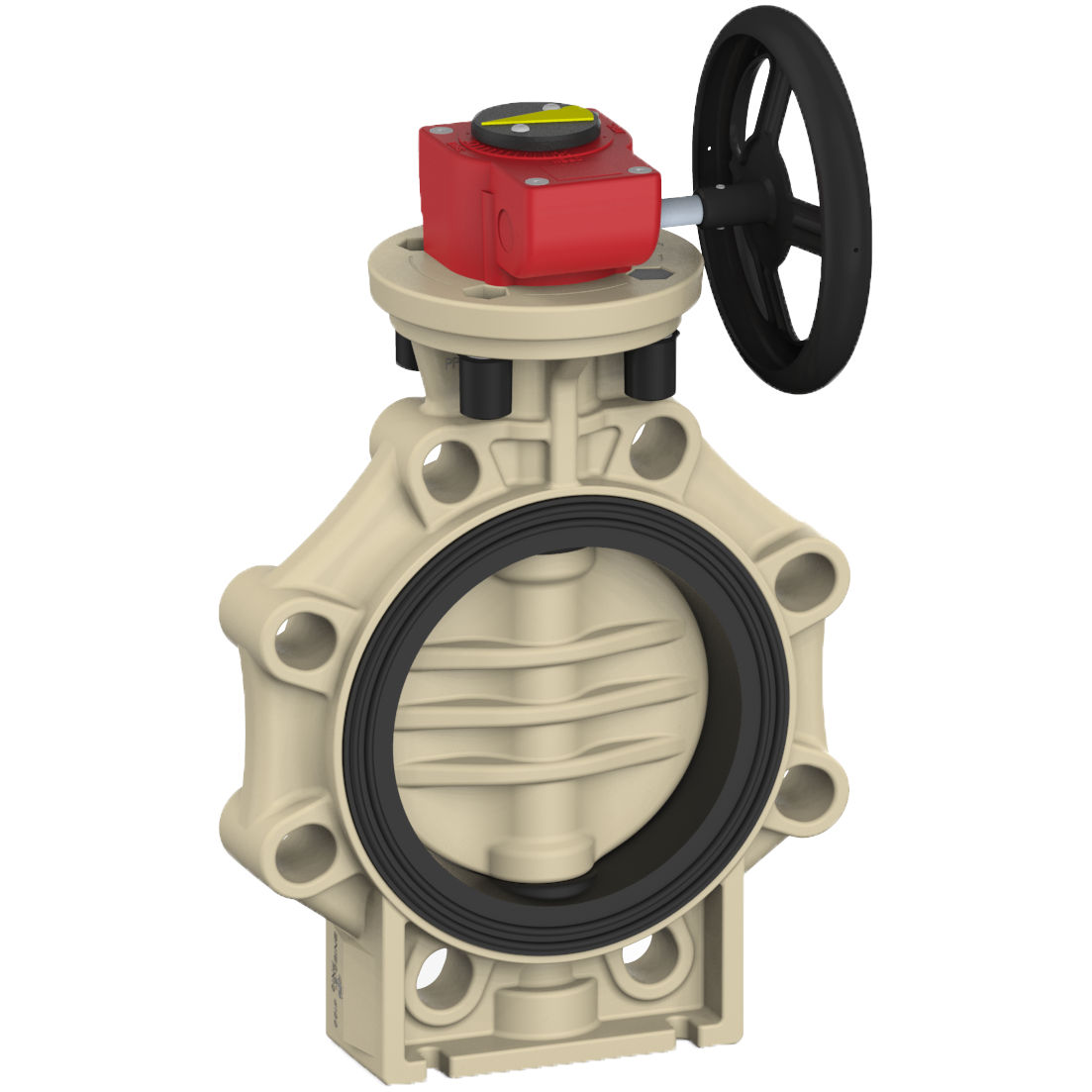

PP K4 Butterflyventil med gearboks FPM

PP K4 Butterflyventil med gearboks
Ventilhus i glasforstærket PP, UV-Stabilt
Ventilklap i PP
Spindel AISI316
FPM
PN10
Låsebart håndtag
LUG version med indstøbte gevindbøsninger leveres på forespørgsel
Topflange i henhold til ISO 5211
Kontroller frigang af klap i flangebøsningen inden montage

Modeller

Vis alle mål +

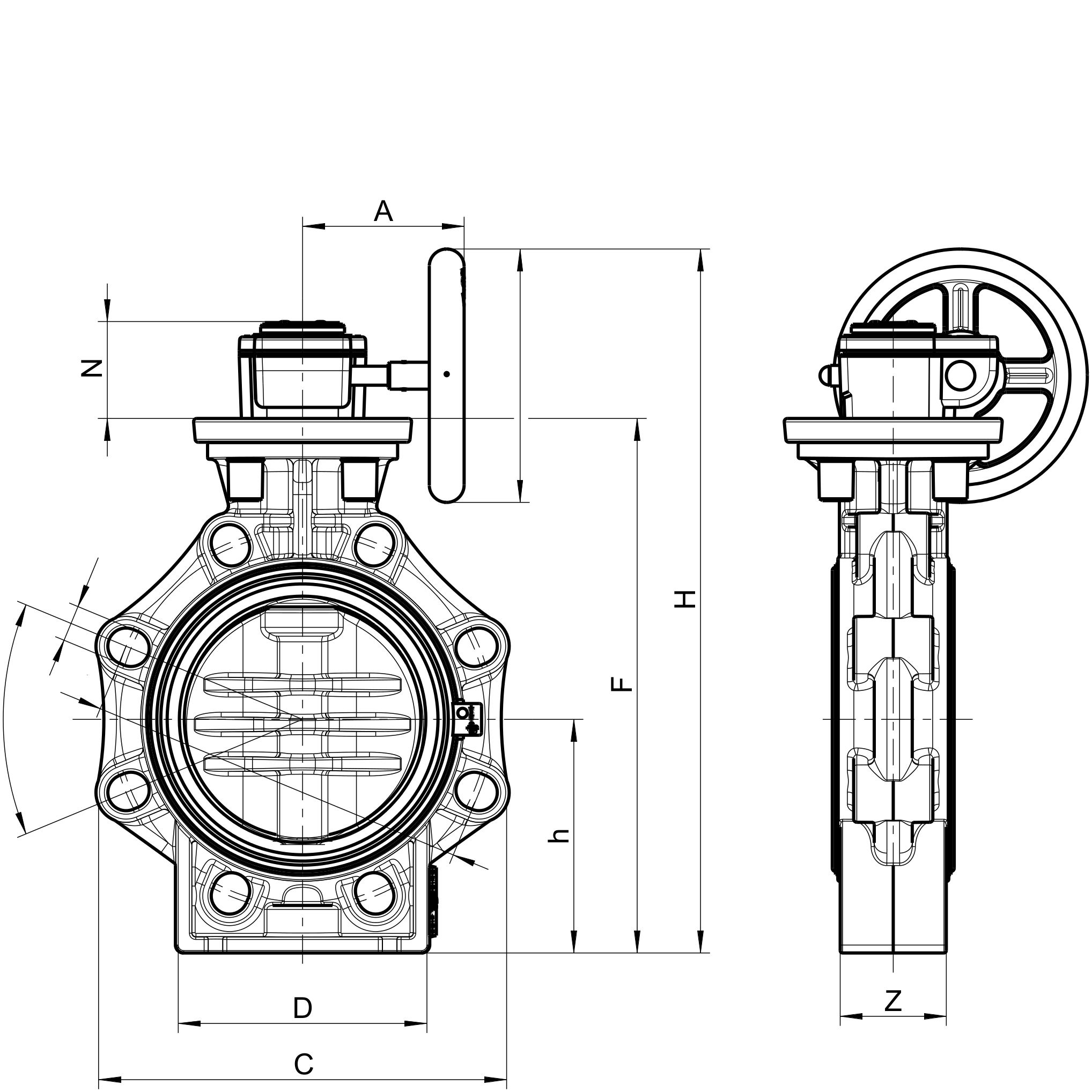

Artikel nummer	VVS-nummer	d	DN	D	C	Z	h	F	N	H	A	Filer
K4OM/RM-V-075		75	65	65	133	46	100	232	52	308	120	CAD/Step
K4OM/RM-V-090		90	80	80	176	49	100	239	52	315	120	CAD/Step
K4OM/RM-V-110		110	100	100	206	56	115	269	52	357.5	121	CAD/Step
K4OM/RM-V-140		140	125	125	234.5	64	130	303.5	52	392	121	CAD/Step
K4OM/RM-V-160		160	150	150	261	70	147.5	337.5	60	447.5	122	CAD/Step
K4OM/RM-V-225		225	200	200	314	71	175	399.5	60	509.5	122	CAD/Step

Specifikationer


Artikel nummer	K4OM/RM-V-075
VVS-nummer
d	75
DN	65
D	65
C	133
Z	46
h	100
F	232
N	52
H	308
A	120


Artikel nummer	K4OM/RM-V-090
VVS-nummer
d	90
DN	80
D	80
C	176
Z	49
h	100
F	239
N	52
H	315
A	120


Artikel nummer	K4OM/RM-V-110
VVS-nummer
d	110
DN	100
D	100
C	206
Z	56
h	115
F	269
N	52
H	357.5
A	121


Artikel nummer	K4OM/RM-V-140
VVS-nummer
d	140
DN	125
D	125
C	234.5
Z	64
h	130
F	303.5
N	52
H	392
A	121


Artikel nummer	K4OM/RM-V-160
VVS-nummer
d	160
DN	150
D	150
C	261
Z	70
h	147.5
F	337.5
N	60
H	447.5
A	122


Artikel nummer	K4OM/RM-V-225
VVS-nummer
d	225
DN	200
D	200
C	314
Z	71
h	175
F	399.5
N	60
H	509.5
A	122

Dokument

Datablad
