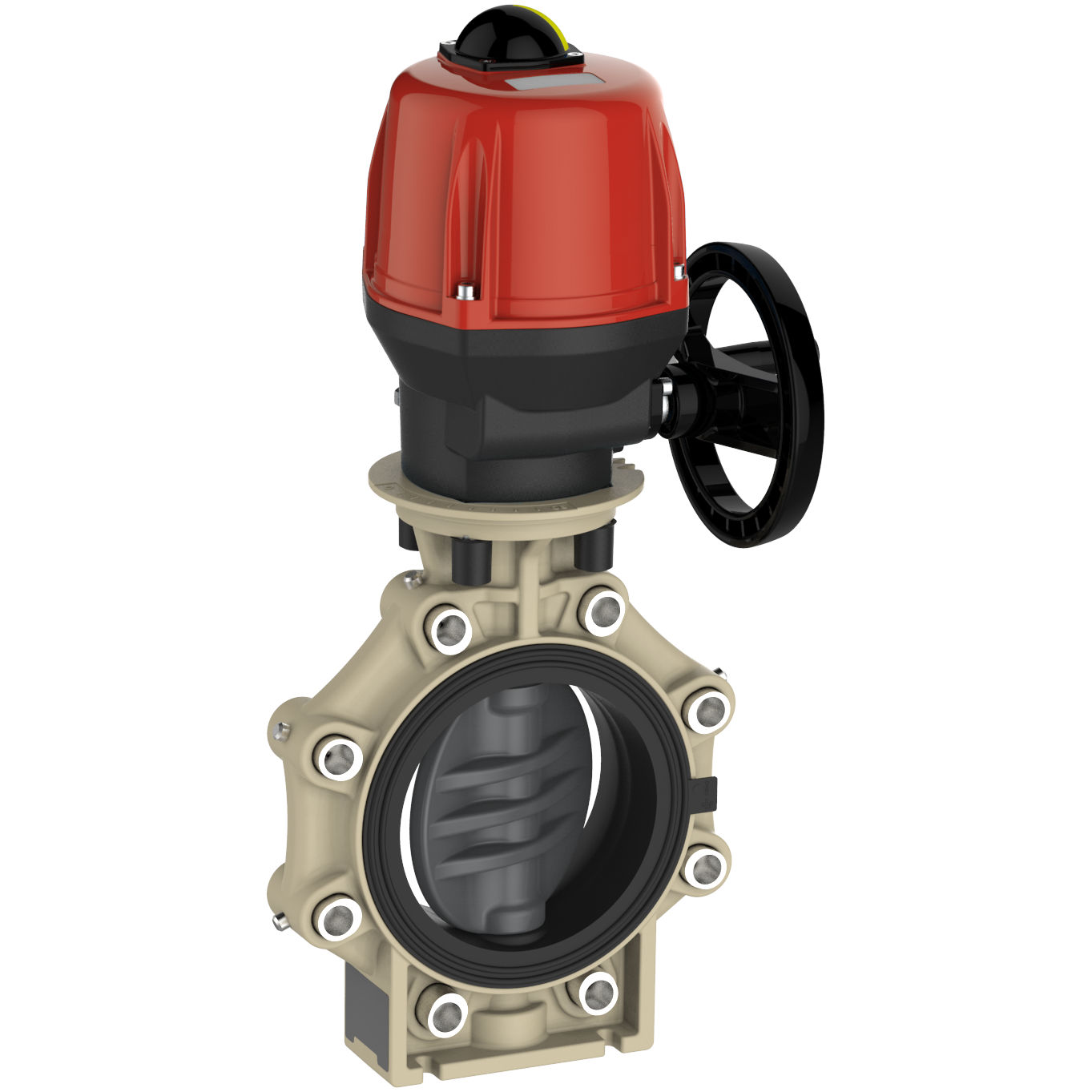

K4OU/CE-V

PVC Butterflyventil elektrisk aktuator DN40-300 FPM

  • PVC K4 butterflyventil
  • Ventilhus i glasforstærket PP, UV-Stabilt
  • Ventilklap i PVC
  • Spindel AISI304
  • Elektrisk aktuator Type ER (IP65)
  • Standard: 230v/50Hz
  • Optioner: Batteribackup
  • Kan også leveres til 12V, 24V og 110V på forespørgsel
  • FPM
  • PN10
  • LUG version med indstøbte gevindbøsninger leveres på forespørgsel
  • Fås med modulerende aktuator 4-20 mA på forespørgsel, eller med batteri backup
Fjern

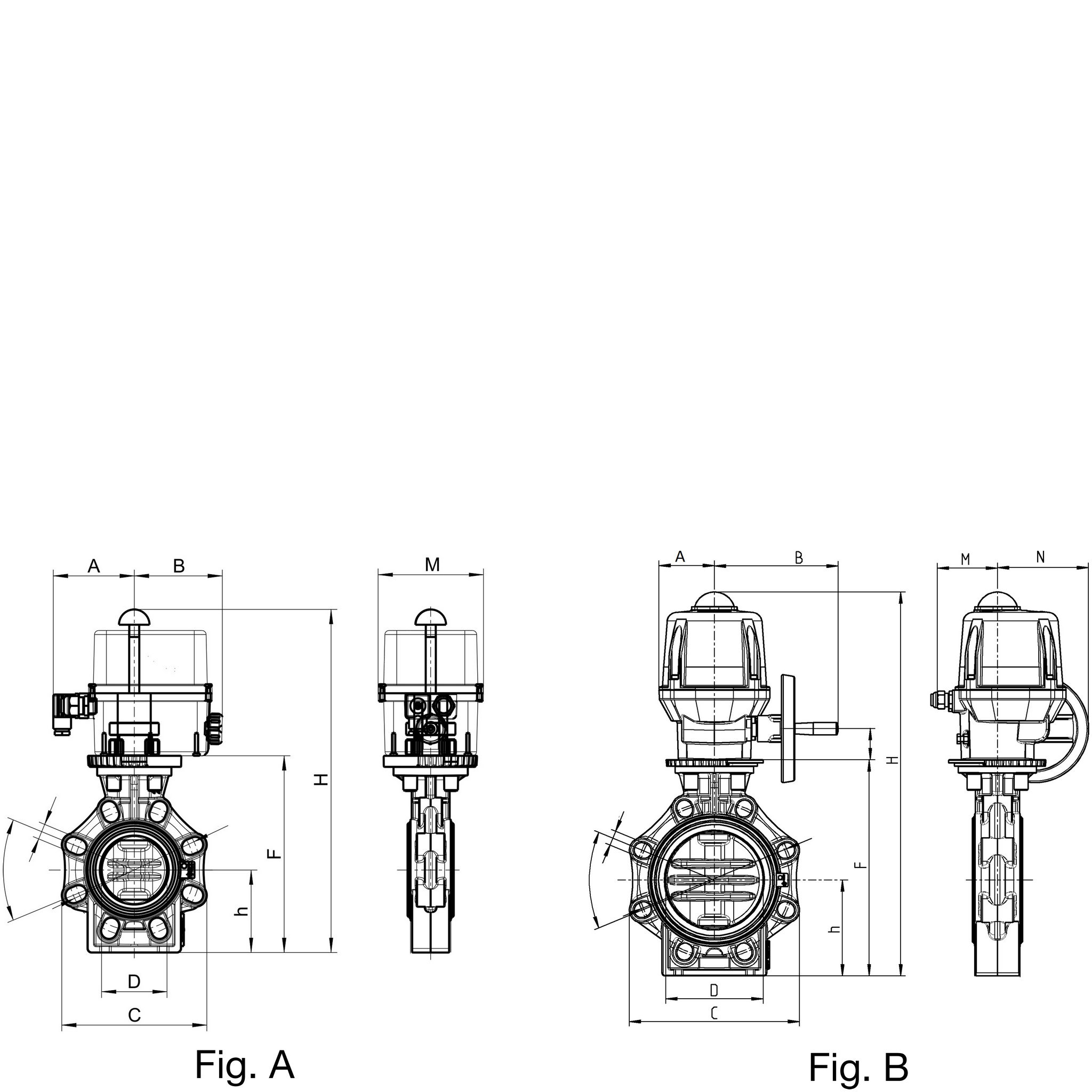

Vis alle mål +
Artikel nummer VVS-nummer DChFHA - BMNFigDonFiler
K4OU/CE-V-075 7513310023240998 - 107128-AER35
K4OU/CE-V-090 9017610023941698 - 107128-AER60
K4OU/CE-V-110 11020611526944698 - 107128-AER60
K4OU/CE-V-140 140234.5130303.5480.598 - 107128-AER100
K4OU/CE-V-160 160261147.533359185 - 19094140BVS150
K4OU/CE-V-225 22531417539565385 - 19094140BVS300
K4OU/CE-V-075-024 7513310023240998 - 107128-AER35
K4OU/CE-V-090-024 9017610023941698 - 107128-AER60
K4OU/CE-V-110-024 11020611526944698 - 107128-AER60
K4OU/CE-V-140-024 140234.5130303.5480.598 - 107128-AER100
K4OU/CE-V-160-024 160261147.533359185 - 19094140BVS150
K4OU/CE-V-225-024 22531417539565385 - 19094140BVS300
Artikel nummer K4OU/CE-V-075
VVS-nummer
D 75
C 133
h 100
F 232
H 409
A - B 98 - 107
M 128
N -
Fig A
Don ER35
Artikel nummer K4OU/CE-V-090
VVS-nummer
D 90
C 176
h 100
F 239
H 416
A - B 98 - 107
M 128
N -
Fig A
Don ER60
Artikel nummer K4OU/CE-V-110
VVS-nummer
D 110
C 206
h 115
F 269
H 446
A - B 98 - 107
M 128
N -
Fig A
Don ER60
Artikel nummer K4OU/CE-V-140
VVS-nummer
D 140
C 234.5
h 130
F 303.5
H 480.5
A - B 98 - 107
M 128
N -
Fig A
Don ER100
Artikel nummer K4OU/CE-V-160
VVS-nummer
D 160
C 261
h 147.5
F 333
H 591
A - B 85 - 190
M 94
N 140
Fig B
Don VS150
Artikel nummer K4OU/CE-V-225
VVS-nummer
D 225
C 314
h 175
F 395
H 653
A - B 85 - 190
M 94
N 140
Fig B
Don VS300
Artikel nummer K4OU/CE-V-075-024
VVS-nummer
D 75
C 133
h 100
F 232
H 409
A - B 98 - 107
M 128
N -
Fig A
Don ER35
Artikel nummer K4OU/CE-V-090-024
VVS-nummer
D 90
C 176
h 100
F 239
H 416
A - B 98 - 107
M 128
N -
Fig A
Don ER60
Artikel nummer K4OU/CE-V-110-024
VVS-nummer
D 110
C 206
h 115
F 269
H 446
A - B 98 - 107
M 128
N -
Fig A
Don ER60
Artikel nummer K4OU/CE-V-140-024
VVS-nummer
D 140
C 234.5
h 130
F 303.5
H 480.5
A - B 98 - 107
M 128
N -
Fig A
Don ER100
Artikel nummer K4OU/CE-V-160-024
VVS-nummer
D 160
C 261
h 147.5
F 333
H 591
A - B 85 - 190
M 94
N 140
Fig B
Don VS150
Artikel nummer K4OU/CE-V-225-024
VVS-nummer
D 225
C 314
h 175
F 395
H 653
A - B 85 - 190
M 94
N 140
Fig B
Don VS300
Datablad
Produktblad

Tilbehør

H/K4-LS

Finjusteringshåndtag

H/K4

Håndtag
