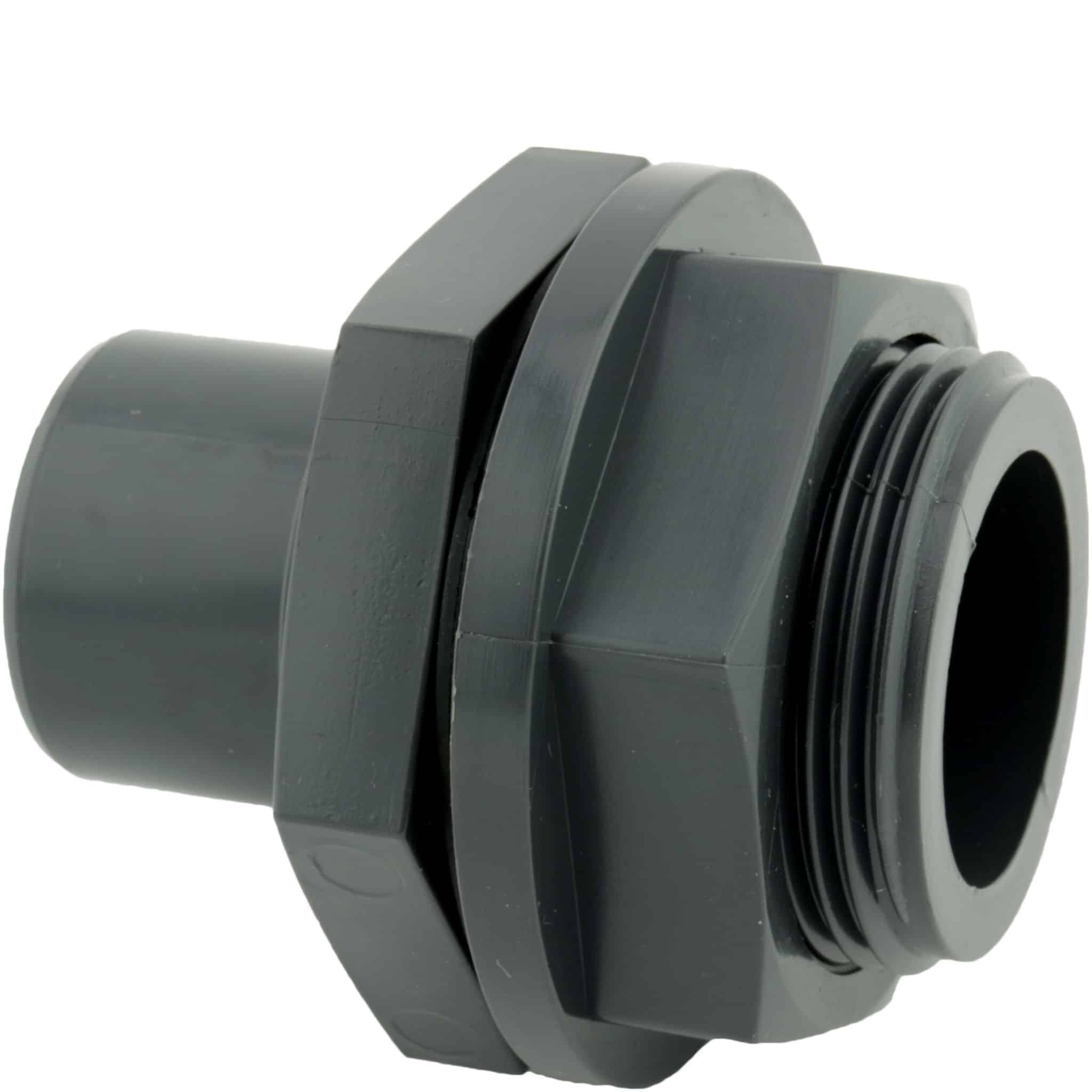

LIFV-V

PVC Tankgennemføring FPM

PVC Tankgennemføring
Indvendig limning
Indvendig/udvendig gevind
PN16
Pakning, se vare
FPM

Modeller

Vis alle mål +

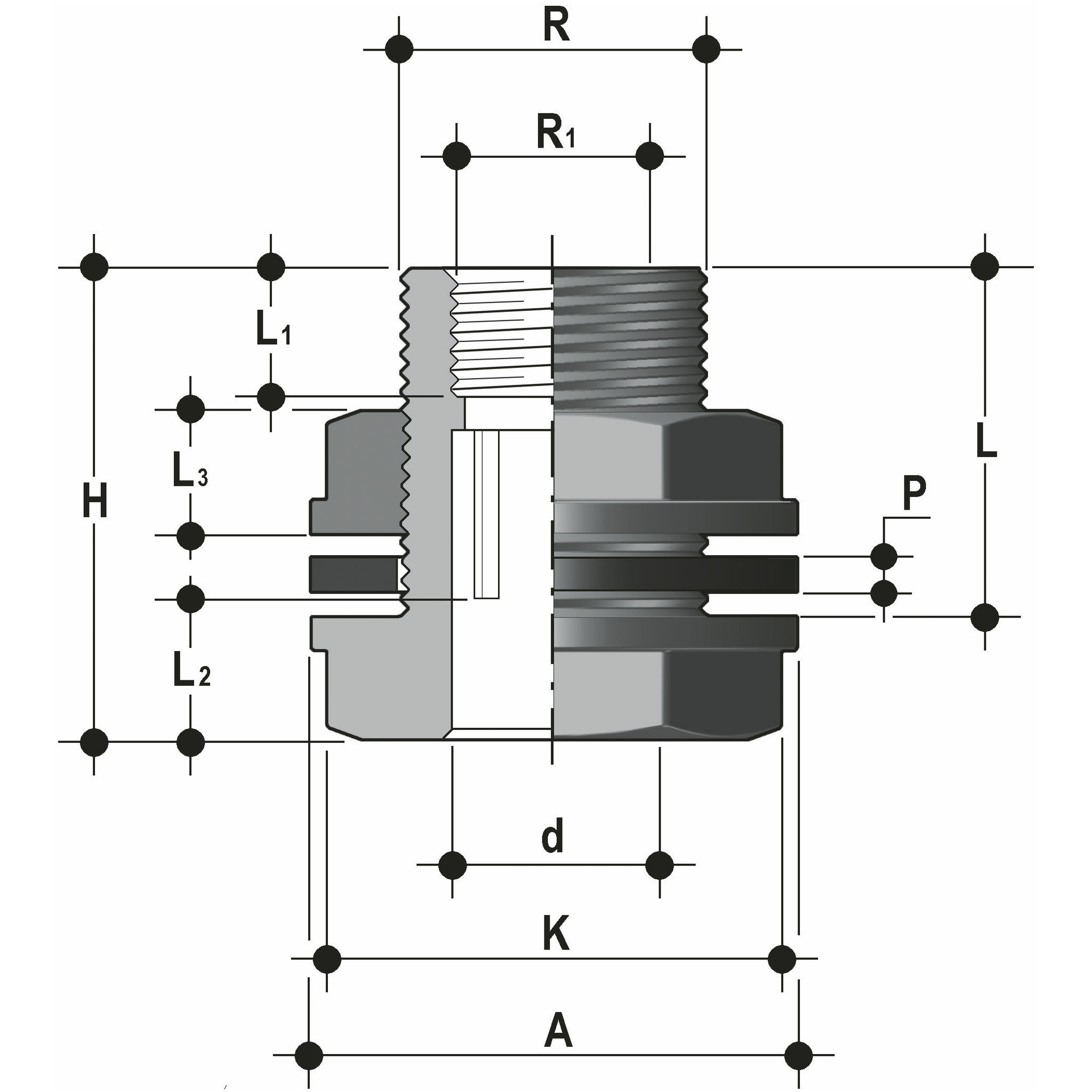

Artikel nummer	VVS-nummer	d	R	R1	A	H	K	L	L1	L2	L3	Filer
LIFV-V-016-R015		16	3/4"	½"	44	60.5	33	47	15	14	13.5
LIFV-V-020-R020		20	1"	3/4"	58	65	46	49	16.3	16	16
LIFV-V-025-R025		25	1¼"	1"	62	70	50	52	19.1	19	18
LIFV-V-032-R025		32	1½"	1"	76	73	60	54	19.1	22	19
LIFV-V-040-R040		40	2"	1½"	92	81	79	60	21.4	26	20.8

Specifikationer


Artikel nummer	LIFV-V-016-R015
VVS-nummer
d	16
R	3/4"
R1	½"
A	44
H	60.5
K	33
L	47
L1	15
L2	14
L3	13.5


Artikel nummer	LIFV-V-020-R020
VVS-nummer
d	20
R	1"
R1	3/4"
A	58
H	65
K	46
L	49
L1	16.3
L2	16
L3	16


Artikel nummer	LIFV-V-025-R025
VVS-nummer
d	25
R	1¼"
R1	1"
A	62
H	70
K	50
L	52
L1	19.1
L2	19
L3	18


Artikel nummer	LIFV-V-032-R025
VVS-nummer
d	32
R	1½"
R1	1"
A	76
H	73
K	60
L	54
L1	19.1
L2	22
L3	19


Artikel nummer	LIFV-V-040-R040
VVS-nummer
d	40
R	2"
R1	1½"
A	92
H	81
K	79
L	60
L1	21.4
L2	26
L3	20.8
