M1FF

PVDF Kugleventil 2-vejs med indvendig gevind

  • PVDF M1 Kugleventil 2-vejs
  • Med PVDF indlægsdele med gevindmuffer
  • Udstyret med sikkerhedshåndtag, samt mulighed for montering af identifikationsskilt.
  • Faste sæder, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN16
  • E=EPDM
  • V=FPM
Fjern

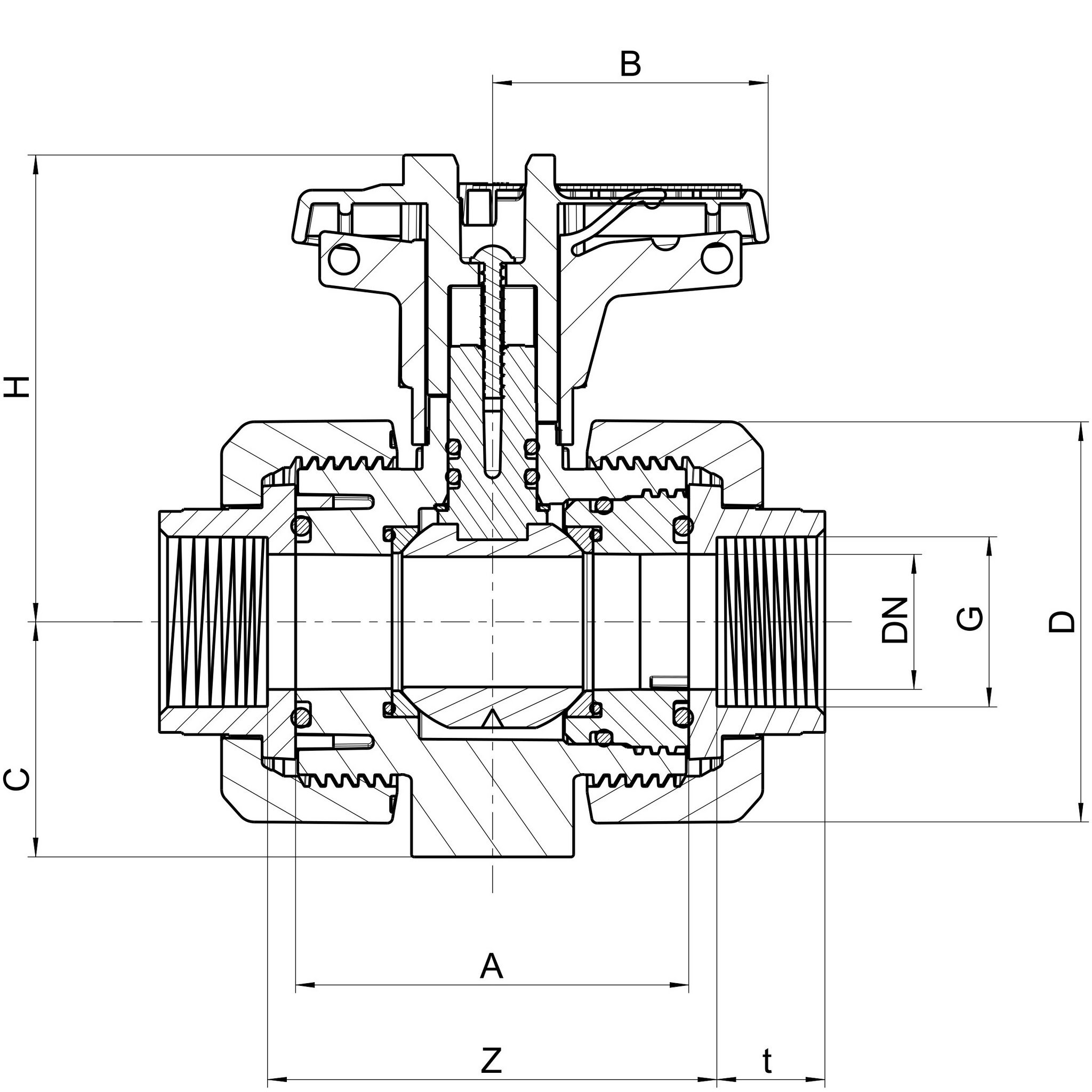

Vis alle mål +
Artikel nummer VVS-nummer GDNDAZtCHBFiler
M1FF-V-R010 3⁄8"1056.561.569.514.53374.540 CAD/Step
M1FF-V-R015 ½"1556.561.567163374.540 CAD/Step
M1FF-V-R020 ¾"2067697817408351.5 CAD/Step
M1FF-V-R025 1"2573.5738419.543.585.551.5 CAD/Step
M1FF-V-R032 1¼"329083972251104.564 CAD/Step
M1FF-V-R040 1½"40105.5941132556.511373 CAD/Step
M1FF-V-R050 2"50124.5108.51362964.5121.585 CAD/Step
Artikel nummer M1FF-V-R010
VVS-nummer
G 3⁄8"
DN 10
D 56.5
A 61.5
Z 69.5
t 14.5
C 33
H 74.5
B 40
Artikel nummer M1FF-V-R015
VVS-nummer
G ½"
DN 15
D 56.5
A 61.5
Z 67
t 16
C 33
H 74.5
B 40
Artikel nummer M1FF-V-R020
VVS-nummer
G ¾"
DN 20
D 67
A 69
Z 78
t 17
C 40
H 83
B 51.5
Artikel nummer M1FF-V-R025
VVS-nummer
G 1"
DN 25
D 73.5
A 73
Z 84
t 19.5
C 43.5
H 85.5
B 51.5
Artikel nummer M1FF-V-R032
VVS-nummer
G 1¼"
DN 32
D 90
A 83
Z 97
t 22
C 51
H 104.5
B 64
Artikel nummer M1FF-V-R040
VVS-nummer
G 1½"
DN 40
D 105.5
A 94
Z 113
t 25
C 56.5
H 113
B 73
Artikel nummer M1FF-V-R050
VVS-nummer
G 2"
DN 50
D 124.5
A 108.5
Z 136
t 29
C 64.5
H 121.5
B 85
Datablad

Tilbehør

SE/M1

Spindelforlænger

FB/M1

Elektrisk tilbagemelder O/C til kugleventil M1

DP/M1

Distanceplade til panelmontage

Q/M1FF

PVDF Indlægsdel for M1 Kugleventil med indv. gevind

SET/M1

Montagesæt til ventil M1
