M1IU/NC

PVC Kugleventil pneumatisk (NC) DN15-100mm

  • PVC M1 Kugleventil 2-vejs
  • Med PVC indlægsdele for indv. limning
  • Pneumatisk aktuatorer - enkeltvirkende (NC)
  • Udstyret med Dual block, låsning af omløberen, samt mulighed for montering af identifikationsskilt.
  • Faste sæde, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN16
  • E=EPDM
  • V=FPM
  • Tilslutning luft: 1/4 Namur
  • Styretryk: 5,5-8 Bar
  • Optisk positionsindikering
Fjern

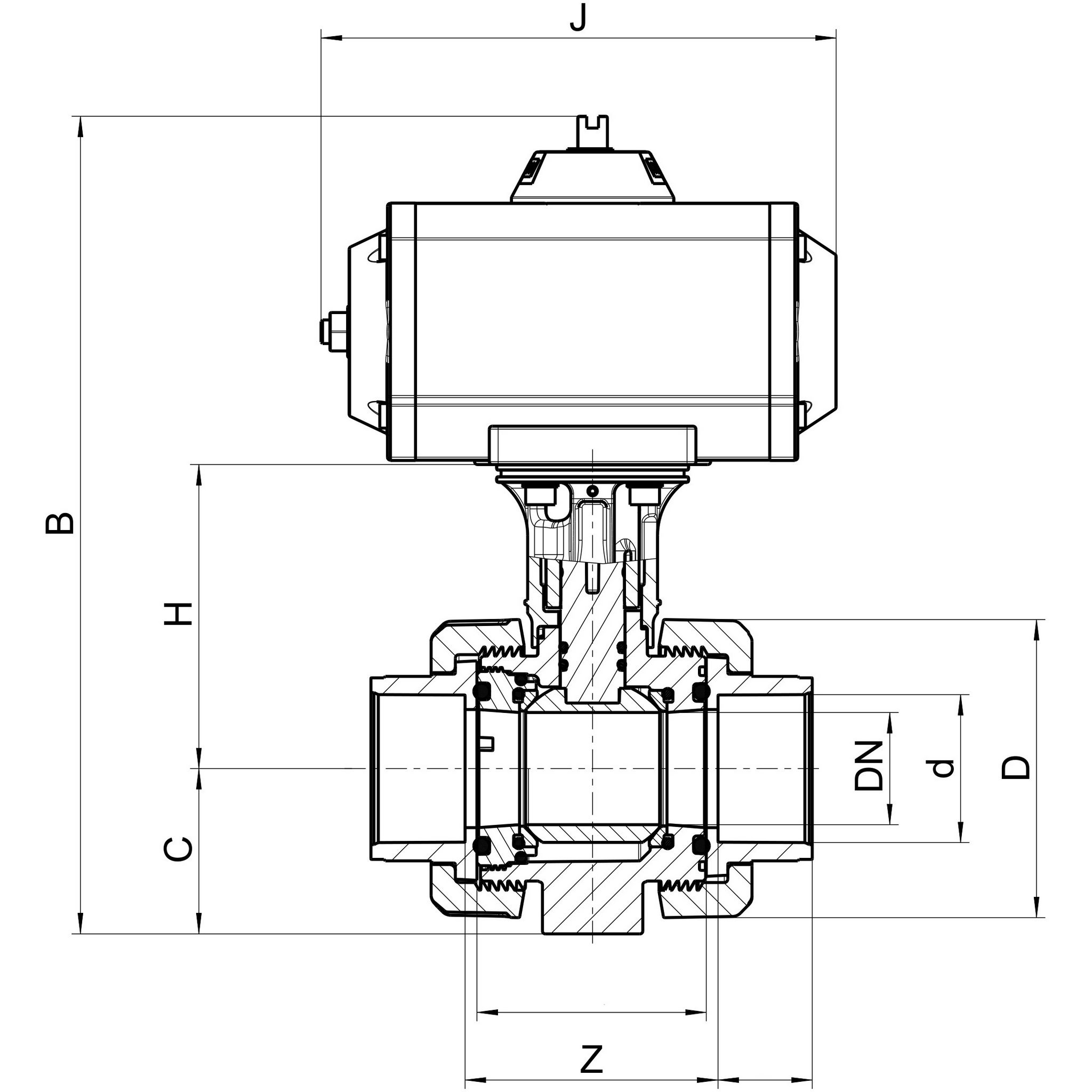

Vis alle mål +
Artikel nummer VVS-nummer dDNDZCHBJDonFiler
M1IU/NC-E-016 161055.5513370.5202119PPWS
M1IU/NC-E-020 201555.5503370.5202119PPWS
M1IU/NC-E-025 25206259.54077215.5119PPWS
M1IU/NC-E-032 322570604379.5220119PPWS
M1IU/NC-E-040 40328468.55198250165PP00S
M1IU/NC-E-050 50401018656105.5261165PP00S
M1IU/NC-E-063 63501159864114275.5165PP00S
M1IU/NC-E-075 756514912285142350230PP10S
M1IU/NC-E-090 9080182152.5100153376230PP10S
M1IU/NC-E-110 11080182162100153376230
Artikel nummer M1IU/NC-E-016
VVS-nummer
d 16
DN 10
D 55.5
Z 51
C 33
H 70.5
B 202
J 119
Don PPWS
Artikel nummer M1IU/NC-E-020
VVS-nummer
d 20
DN 15
D 55.5
Z 50
C 33
H 70.5
B 202
J 119
Don PPWS
Artikel nummer M1IU/NC-E-025
VVS-nummer
d 25
DN 20
D 62
Z 59.5
C 40
H 77
B 215.5
J 119
Don PPWS
Artikel nummer M1IU/NC-E-032
VVS-nummer
d 32
DN 25
D 70
Z 60
C 43
H 79.5
B 220
J 119
Don PPWS
Artikel nummer M1IU/NC-E-040
VVS-nummer
d 40
DN 32
D 84
Z 68.5
C 51
H 98
B 250
J 165
Don PP00S
Artikel nummer M1IU/NC-E-050
VVS-nummer
d 50
DN 40
D 101
Z 86
C 56
H 105.5
B 261
J 165
Don PP00S
Artikel nummer M1IU/NC-E-063
VVS-nummer
d 63
DN 50
D 115
Z 98
C 64
H 114
B 275.5
J 165
Don PP00S
Artikel nummer M1IU/NC-E-075
VVS-nummer
d 75
DN 65
D 149
Z 122
C 85
H 142
B 350
J 230
Don PP10S
Artikel nummer M1IU/NC-E-090
VVS-nummer
d 90
DN 80
D 182
Z 152.5
C 100
H 153
B 376
J 230
Don PP10S
Artikel nummer M1IU/NC-E-110
VVS-nummer
d 110
DN 80
D 182
Z 162
C 100
H 153
B 376
J 230
Datablad

Tilbehør

E/M1IU

PVC Omløber for M1 Kugleventil

SE/M1

Spindelforlænger

Q/M1IU

PVC Indlægsdel for M1 kugleventil indv. Lim

FB/M1

Elektrisk tilbagemelder O/C til kugleventil M1

DP/M1

Distanceplade til panelmontage

SET/M1

Montagesæt til ventil M1
