M1OM

PP Kugleventil flangetilslutning DIN PN10/16

  • PP M1 Kugleventil 2-vejs
  • Med PP flangetilslutninger iht. DIN PN16/10
  • Udstyret med sikkerhedshåndtag, samt mulighed for montering af identifikationsskilt.
  • Faste sæder, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN10
  • E=EPDM
  • V=FPM
Fjern

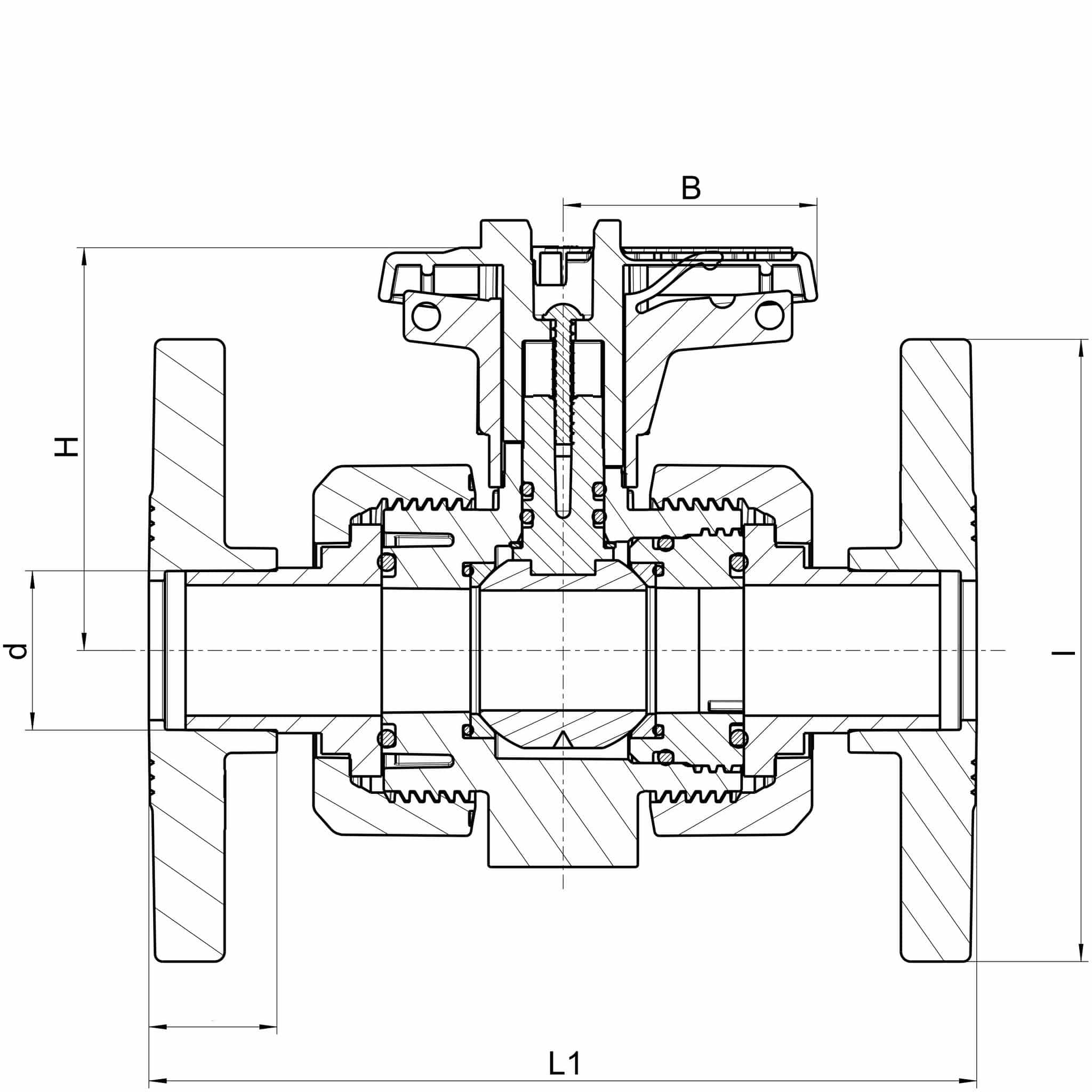

Vis alle mål +
Artikel nummer VVS-nummer dDNHIL1BFiler
M1OM-E-020 201574.59516840
M1OM-E-025 25208310818551.5
M1OM-E-032 322585.511519051.5
M1OM-E-040 4032104.514020664
M1OM-E-050 504011315032173
M1OM-E-063 6350121.516538585
M1OM-E-075 7565151,5--110
M1OM-E-090 9080167--132
M1OM-E-110 11080167-132
Artikel nummer M1OM-E-020
VVS-nummer
d 20
DN 15
H 74.5
I 95
L1 168
B 40
Artikel nummer M1OM-E-025
VVS-nummer
d 25
DN 20
H 83
I 108
L1 185
B 51.5
Artikel nummer M1OM-E-032
VVS-nummer
d 32
DN 25
H 85.5
I 115
L1 190
B 51.5
Artikel nummer M1OM-E-040
VVS-nummer
d 40
DN 32
H 104.5
I 140
L1 206
B 64
Artikel nummer M1OM-E-050
VVS-nummer
d 50
DN 40
H 113
I 150
L1 321
B 73
Artikel nummer M1OM-E-063
VVS-nummer
d 63
DN 50
H 121.5
I 165
L1 385
B 85
Artikel nummer M1OM-E-075
VVS-nummer
d 75
DN 65
H 151,5
I -
L1 -
B 110
Artikel nummer M1OM-E-090
VVS-nummer
d 90
DN 80
H 167
I -
L1 -
B 132
Artikel nummer M1OM-E-110
VVS-nummer
d 110
DN 80
H 167
L1 -
B 132
Datablad

Tilbehør

SE/M1

Spindelforlænger

FB/M1

Elektrisk tilbagemelder O/C til kugleventil M1

DP/M1

Distanceplade til panelmontage

SET/M1

Montagesæt til ventil M1
