M1OU

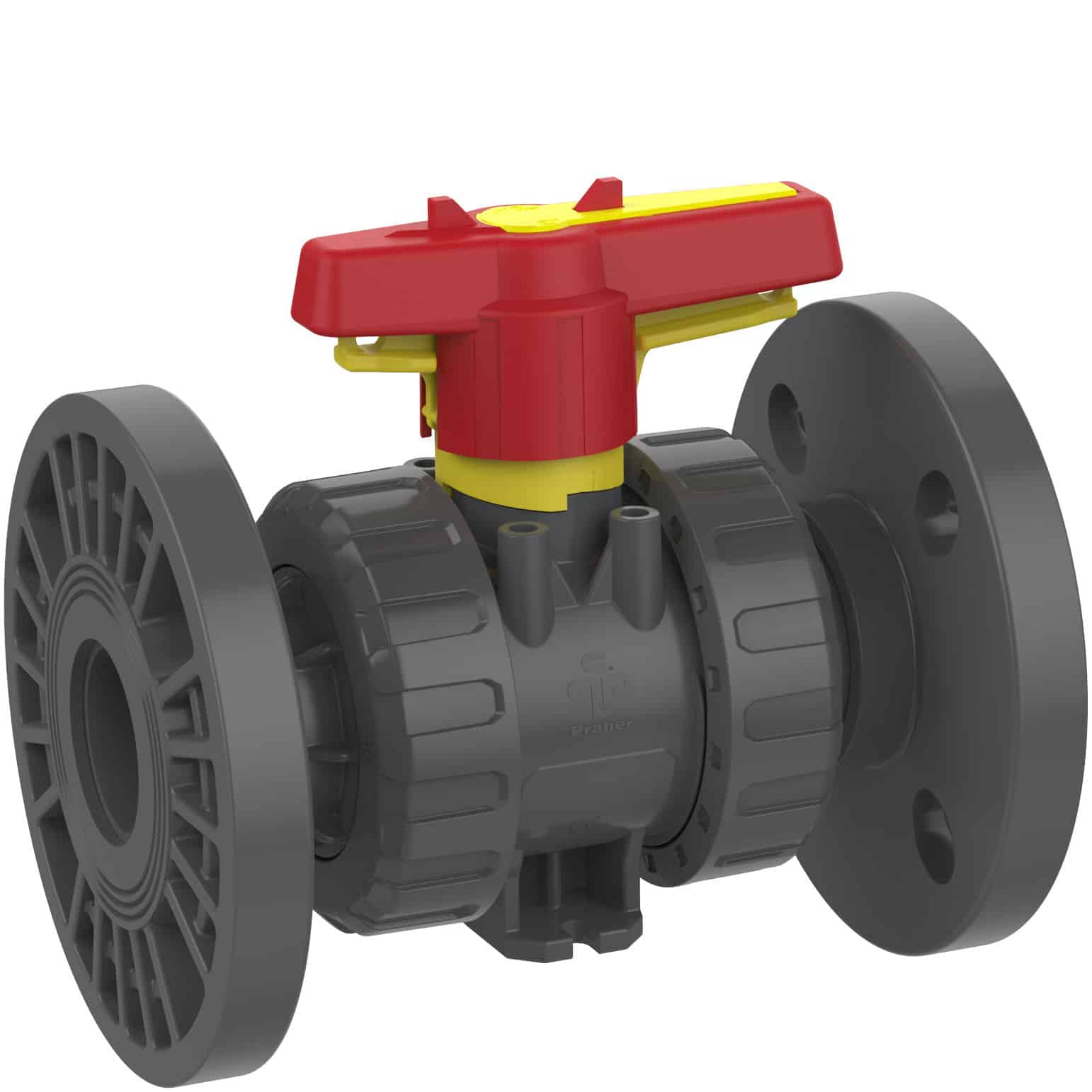

PVC Kugleventil flangetilslutning DN15-100mm

  • PVC M1 Kugleventil 2-vejs
  • Med PVC flangetilslutninger iht. DIN PN16/10
  • Udstyret med sikkerhedshåndtag, samt mulighed for montering af identifikationsskilt.
  • Faste sæder, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN16
  • E=EPDM
  • V=FPM
Fjern
Vis alle mål +

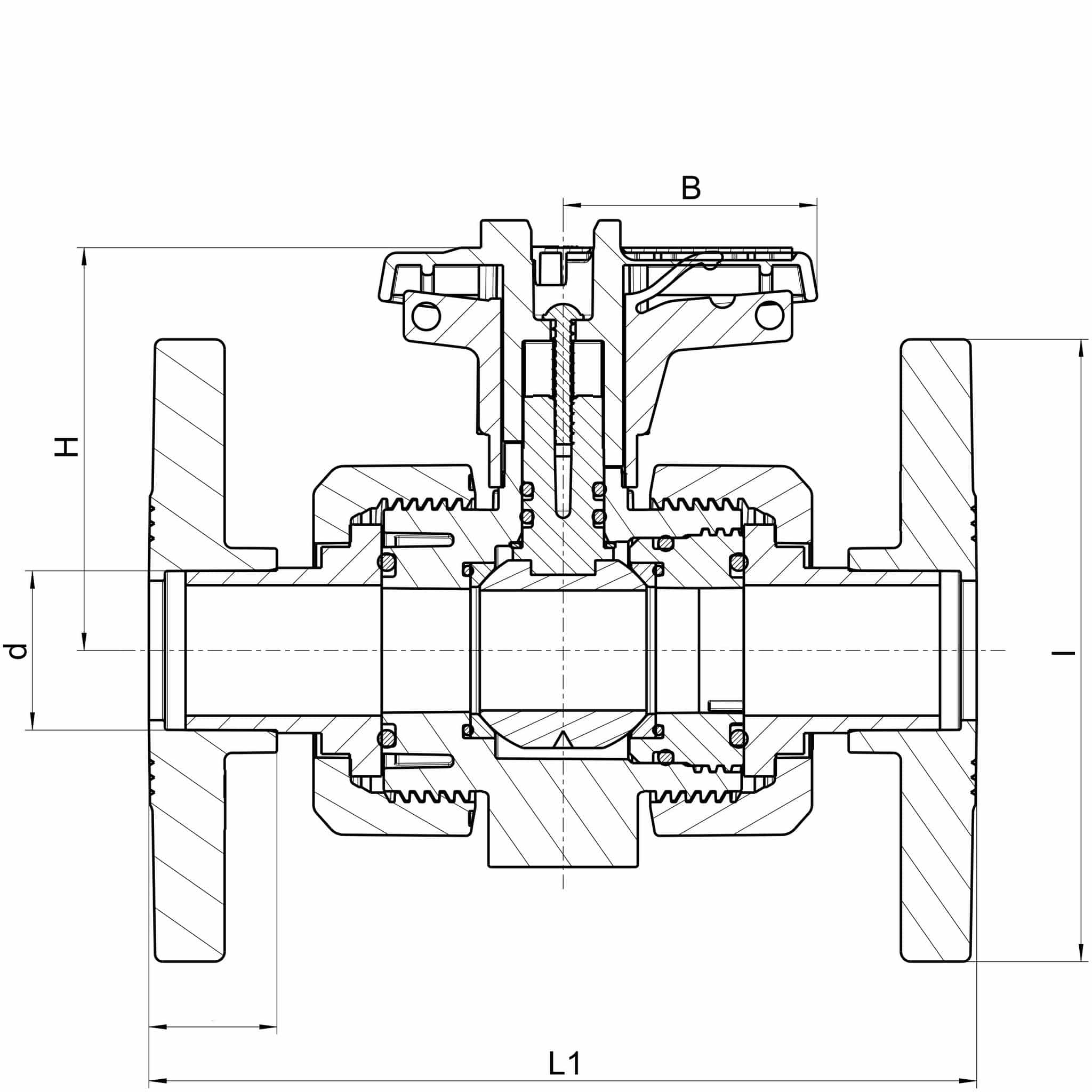

Artikel nummer VVS-nummer dDNHIL1BFiler
M1OU-E-020 201570.59713039.5 CAD/Step
M1OU-E-025 25207710515051 CAD/Step
M1OU-E-032 322579.512516051 CAD/Step
M1OU-E-040 40329814018063.5 CAD/Step
M1OU-E-050 5040105.515020072 CAD/Step
M1OU-E-063 635011416523084 CAD/Step
M1OU-E-075 7565142185266110 CAD/Step
M1OU-E-090 9080153200307,5132 CAD/Step
M1OU-E-110 062209110 11080153-132 CAD/Step
Artikel nummer M1OU-E-020
VVS-nummer
d 20
DN 15
H 70.5
I 97
L1 130
B 39.5
Artikel nummer M1OU-E-025
VVS-nummer
d 25
DN 20
H 77
I 105
L1 150
B 51
Artikel nummer M1OU-E-032
VVS-nummer
d 32
DN 25
H 79.5
I 125
L1 160
B 51
Artikel nummer M1OU-E-040
VVS-nummer
d 40
DN 32
H 98
I 140
L1 180
B 63.5
Artikel nummer M1OU-E-050
VVS-nummer
d 50
DN 40
H 105.5
I 150
L1 200
B 72
Artikel nummer M1OU-E-063
VVS-nummer
d 63
DN 50
H 114
I 165
L1 230
B 84
Artikel nummer M1OU-E-075
VVS-nummer
d 75
DN 65
H 142
I 185
L1 266
B 110
Artikel nummer M1OU-E-090
VVS-nummer
d 90
DN 80
H 153
I 200
L1 307,5
B 132
Artikel nummer M1OU-E-110
VVS-nummer 062209110
d 110
DN 80
H 153
L1 -
B 132
Datablad
Produktblad

Tilbehør

SE/M1

Spindelforlænger

FB/M1

Elektrisk tilbagemelder O/C til kugleventil M1

DP/M1

Distanceplade til panelmontage

SET/M1

Montagesæt til ventil M1
