PF-HEL11

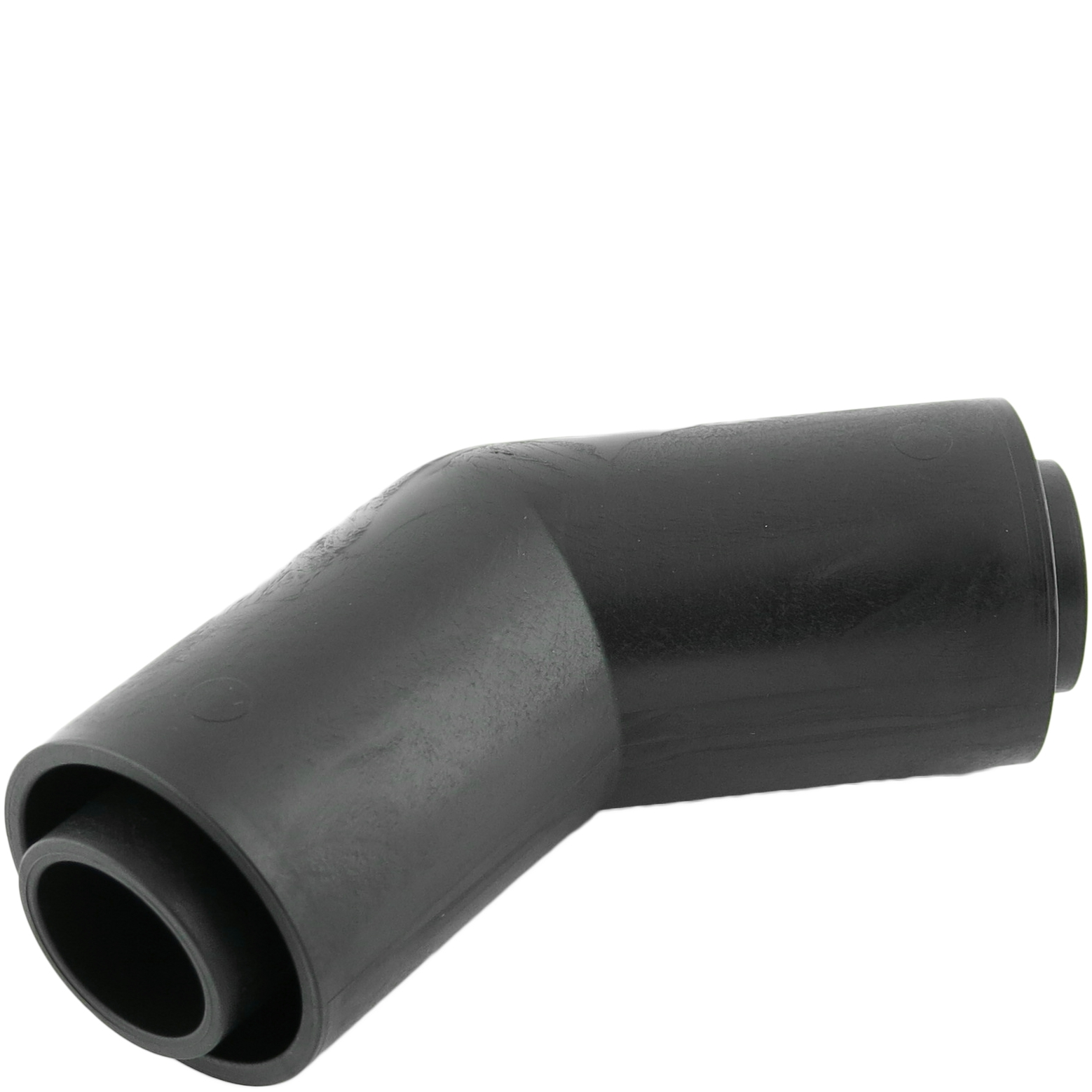

Poly-Flo PE100-RC Bøjning 45° SDR11 PN16

  • Poly-Flo Dobbeltrørsystem
  • PE100-RC sort
  • Bøjning 45°
  • SDR11: Vand PN16 Gas PN10
  • Simultansvejsning
Fjern

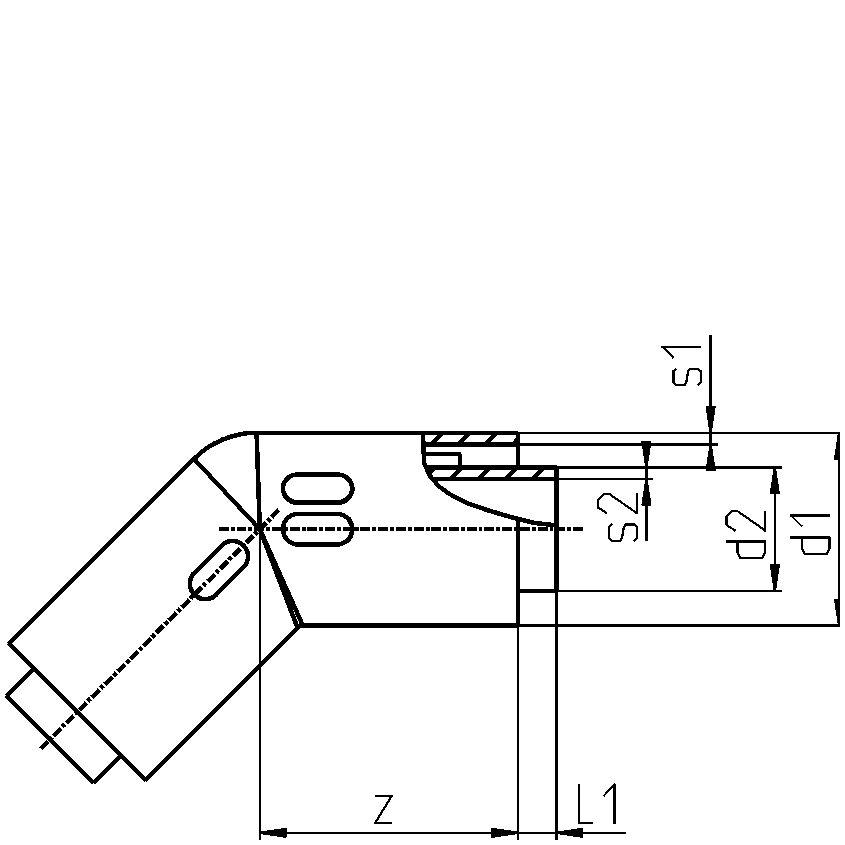

Vis alle mål +
Artikel nummer VVS-nummer d2d1zL1s1s2L2Filer
PF-HEL11-032 325070733 CAD/Step
PF-HEL11-063 639077105.45.8 CAD/Step
PF-HEL11-110 110160107109.510 CAD/Step
Artikel nummer PF-HEL11-032
VVS-nummer
d2 32
d1 50
z 70
L1 7
s1 3
s2 3
Artikel nummer PF-HEL11-063
VVS-nummer
d2 63
d1 90
z 77
L1 10
s1 5.4
s2 5.8
Artikel nummer PF-HEL11-110
VVS-nummer
d2 110
d1 160
z 107
L1 10
s1 9.5
s2 10
Datablad
