PF-QDE11

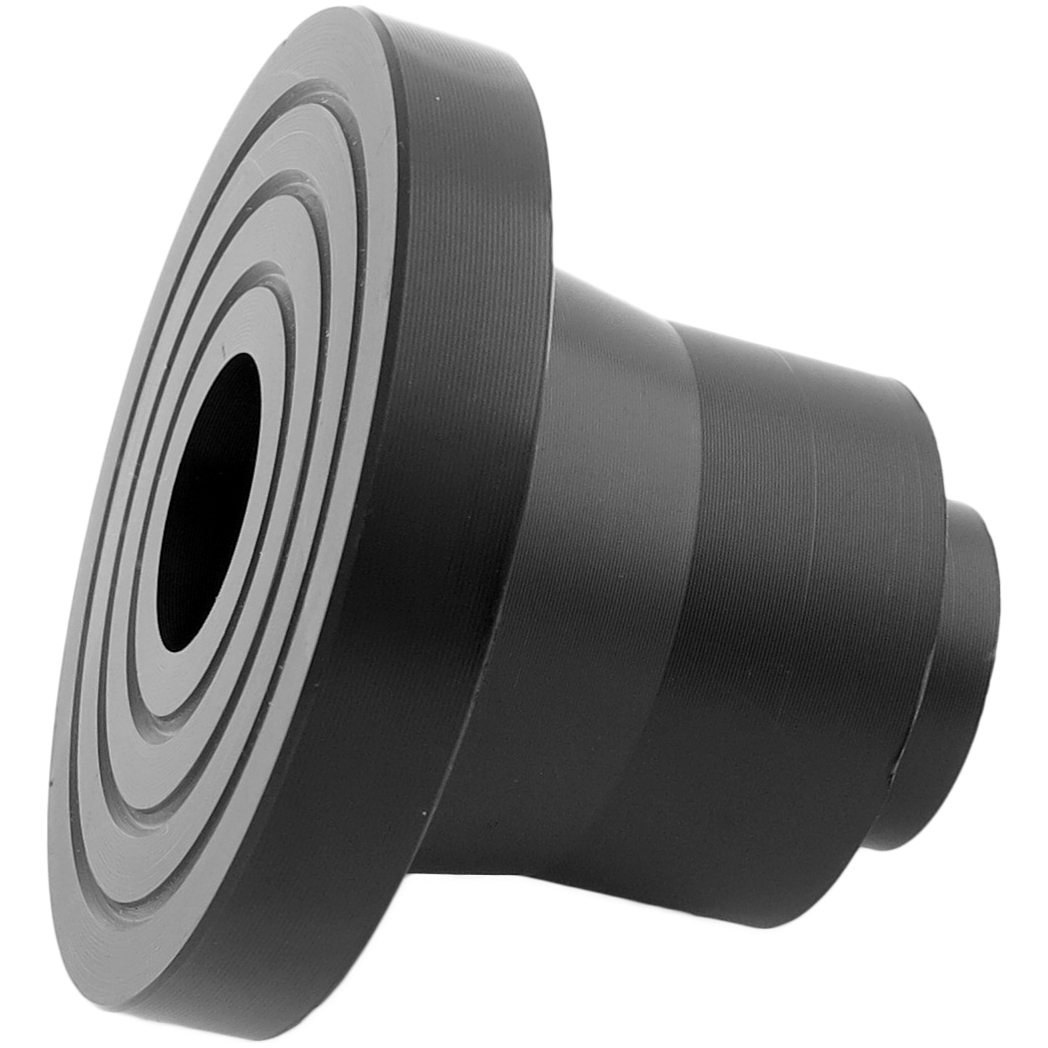

Poly-Flo PE100-RC Flange SDR11 PN16

  • Poly-Flo Dobbeltrørsystem
  • PE100-RC sort
  • Flange
  • SDR11: Vand PN16 Gas PN10
  • Simultansvejsning
Fjern
Vis alle mål +

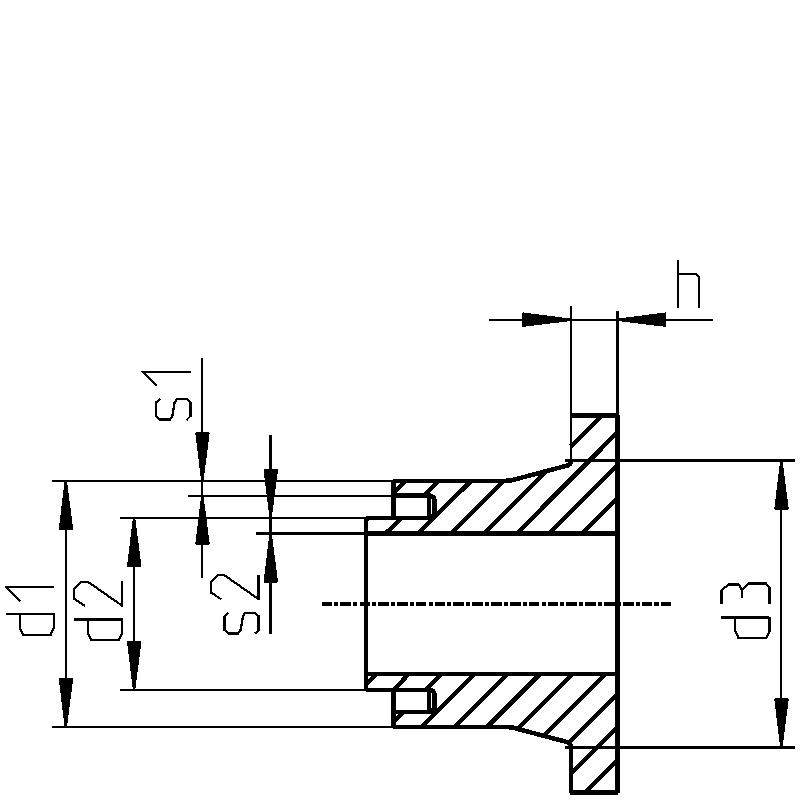

Artikel nummer VVS-nummer d2d1d3s1s2hL1L2Filer
PF-QDE11-032 3250613312 CAD/Step
PF-QDE11-063 63901055.45.817 CAD/Step
PF-QDE11-110 1101601759.51025 CAD/Step
Artikel nummer PF-QDE11-032
VVS-nummer
d2 32
d1 50
d3 61
s1 3
s2 3
h 12
Artikel nummer PF-QDE11-063
VVS-nummer
d2 63
d1 90
d3 105
s1 5.4
s2 5.8
h 17
Artikel nummer PF-QDE11-110
VVS-nummer
d2 110
d1 160
d3 175
s1 9.5
s2 10
h 25
Datablad
