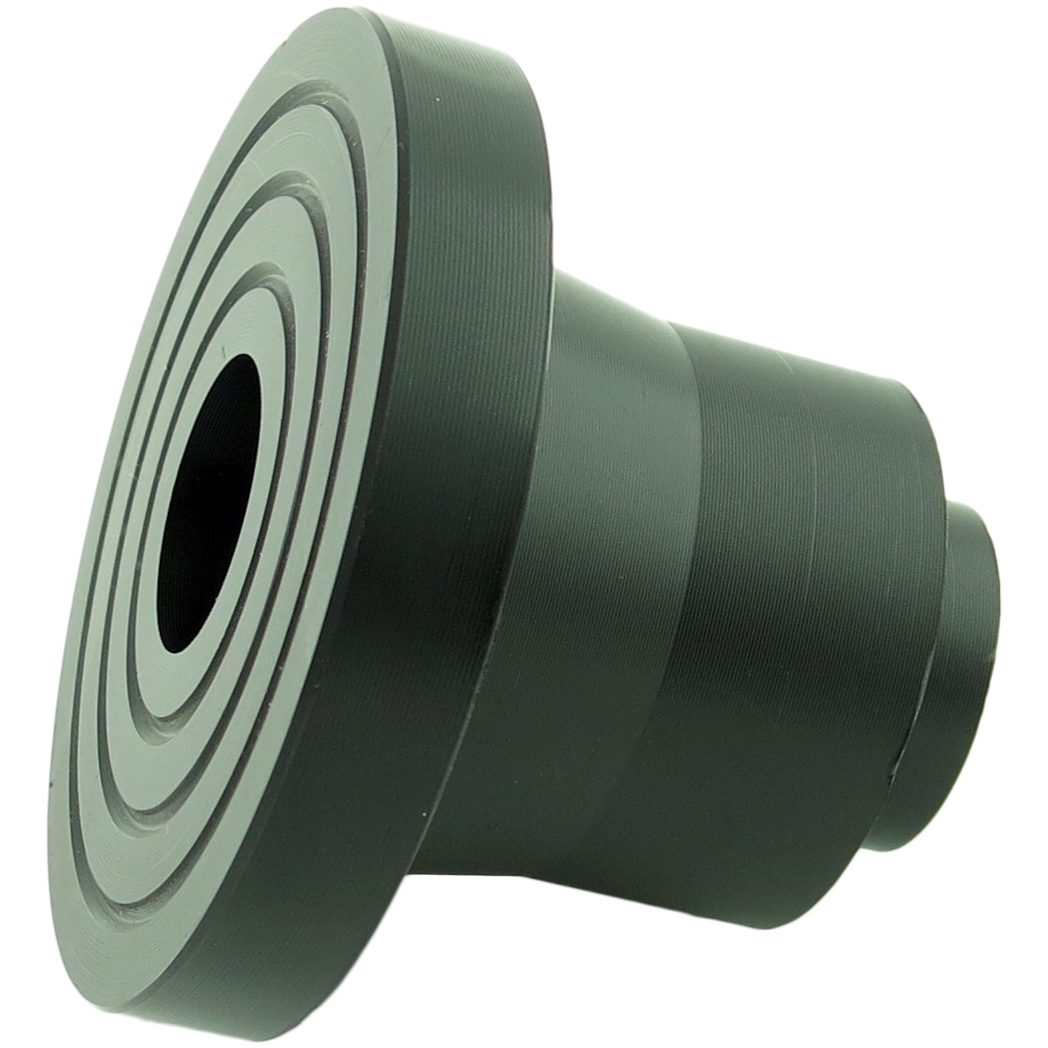

PF-QDFTE11

Poly-Flo PE100-RC Flange m. gennemgående flow SDR11 PN16

  • Poly-Flo Dobbeltrørsystem
  • PE100-RC sort
  • Flange med gennemgående flow
  • SDR11: Vand PN16 Gas PN10
  • Simultansvejsning
Fjern

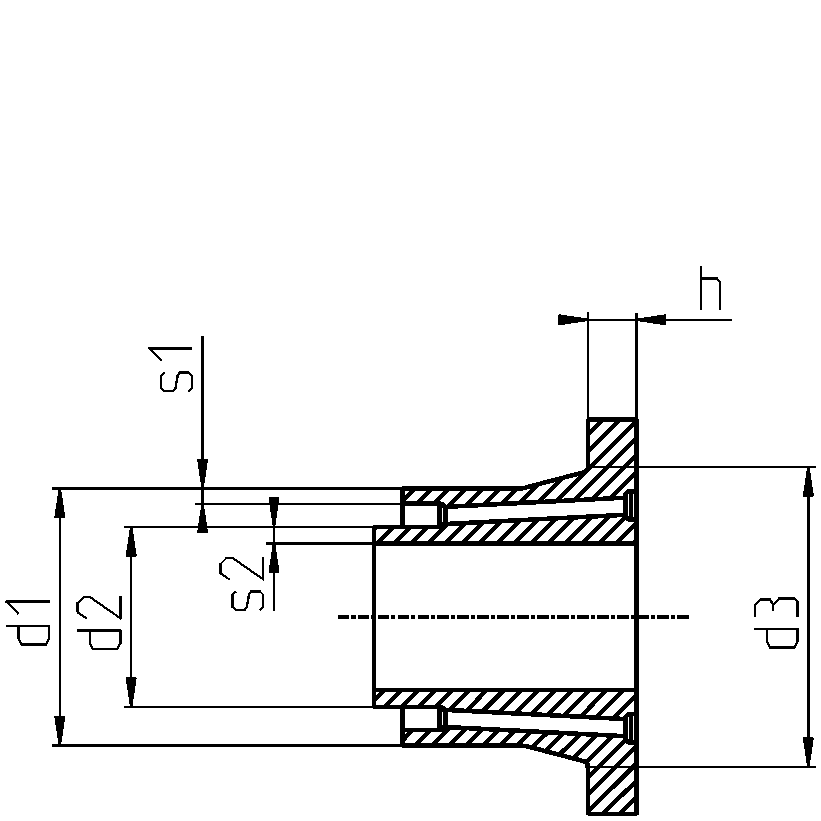

Vis alle mål +
Artikel nummer VVS-nummer d2d1s1s2d3hLL1L2d4Filer
PF-QDFTE11-032 3250336112 CAD/Step
PF-QDFTE11-063 63905.45.810517 CAD/Step
PF-QDFTE11-110 1101609.51017525 CAD/Step
Artikel nummer PF-QDFTE11-032
VVS-nummer
d2 32
d1 50
s1 3
s2 3
d3 61
h 12
Artikel nummer PF-QDFTE11-063
VVS-nummer
d2 63
d1 90
s1 5.4
s2 5.8
d3 105
h 17
Artikel nummer PF-QDFTE11-110
VVS-nummer
d2 110
d1 160
s1 9.5
s2 10
d3 175
h 25
Datablad
