RVUIV

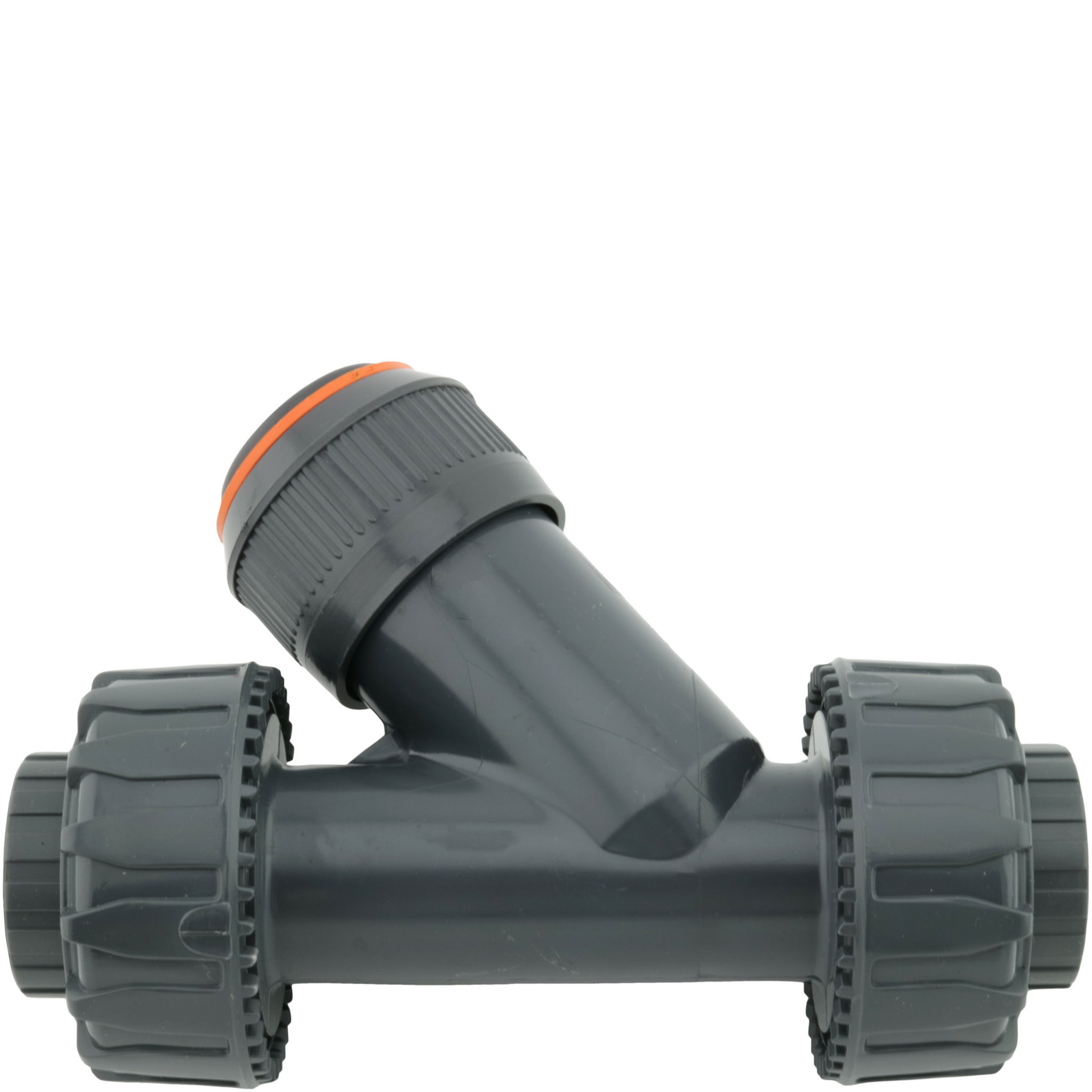

PVC Skråsædefilter, indv. limning m. union DN10-50

PVC RV Skråsædefilter
Union for indv. limning
EPDM tætning standard
E = EPDM
V = FPM
PN16 d16-32mm
PN10 d40-63mm
Standard filter 500 micron
Fås med FPM på forespørgsel

Modeller

Vis alle mål +

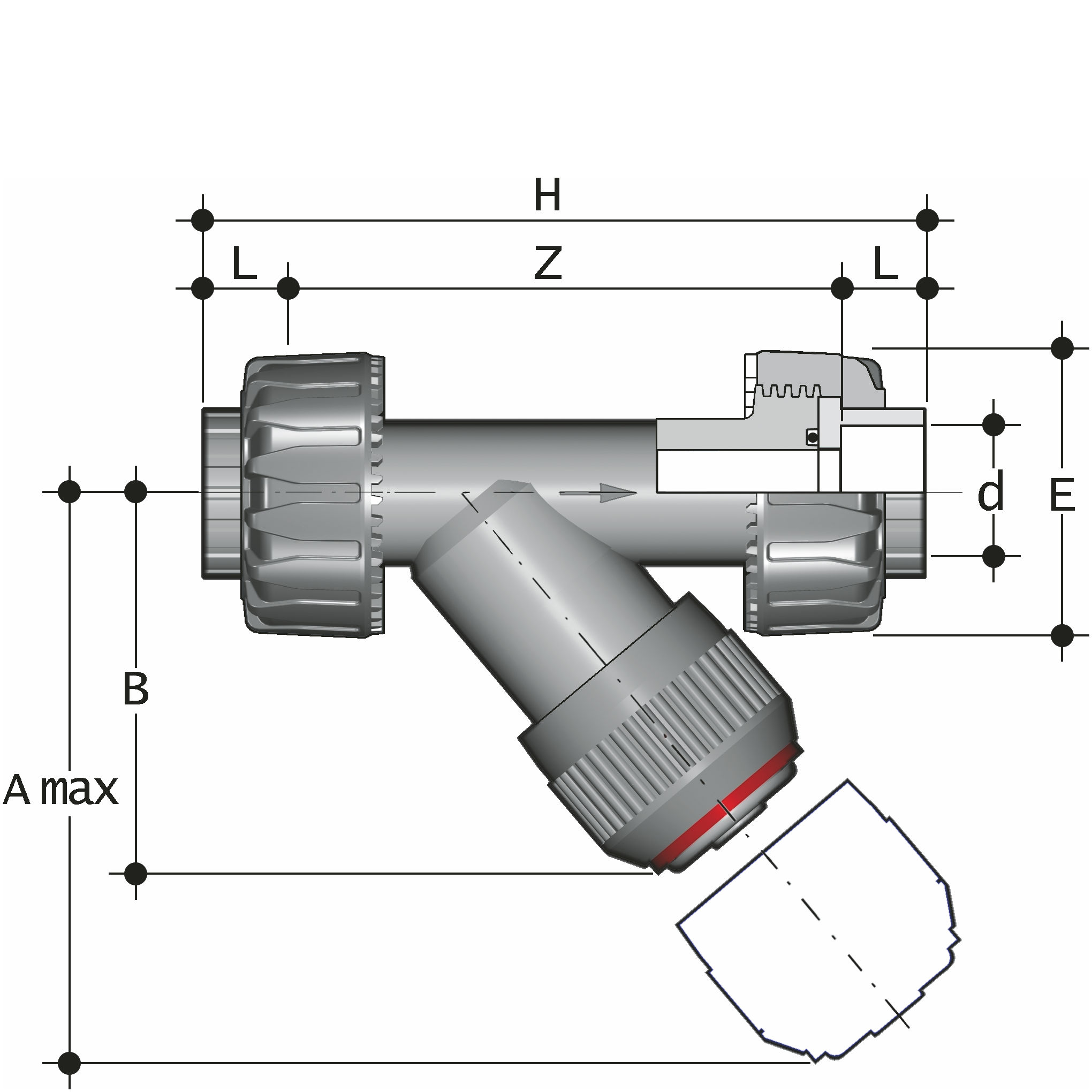

Artikel nummer	VVS-nummer	d	DN	A max	B	E	L	Z	H	Filer
RVUIV016		16	10	125	72	55	14	107	135	CAD/Step
RVUIV020		20	15	125	72	55	16	103	135	CAD/Step
RVUIV025		25	20	145	84	66	19	120	158	CAD/Step
RVUIV032		32	25	165	95	75	22	132	176	CAD/Step
RVUIV040		40	32	190	111	87	26	155	207	CAD/Step
RVUIV050		50	40	210	120	100	31	181	243	CAD/Step
RVUIV063		63	50	240	139	120	38	222	298	CAD/Step

Specifikationer


Artikel nummer	RVUIV016
VVS-nummer
d	16
DN	10
A max	125
B	72
E	55
L	14
Z	107
H	135


Artikel nummer	RVUIV020
VVS-nummer
d	20
DN	15
A max	125
B	72
E	55
L	16
Z	103
H	135


Artikel nummer	RVUIV025
VVS-nummer
d	25
DN	20
A max	145
B	84
E	66
L	19
Z	120
H	158


Artikel nummer	RVUIV032
VVS-nummer
d	32
DN	25
A max	165
B	95
E	75
L	22
Z	132
H	176


Artikel nummer	RVUIV040
VVS-nummer
d	40
DN	32
A max	190
B	111
E	87
L	26
Z	155
H	207


Artikel nummer	RVUIV050
VVS-nummer
d	50
DN	40
A max	210
B	120
E	100
L	31
Z	181
H	243


Artikel nummer	RVUIV063
VVS-nummer
d	63
DN	50
A max	240
B	139
E	120
L	38
Z	222
H	298

Dokument

Datablad
