Saunders membranventiler flange

Membranventil galvaniseret, XB butyl membran

  • Saunders Galvaniserede membranventiler
  • Materialebeskrivelse:
  • Ventilhus: Flanger: BS4504 ~ PN10/16
  • Elektrogalvaniseret CI-støbejern iht. BS EN1561 GJL-250 Byggelængde: EN558-1 serie 7 (tidligere BS5156)
  • Membran: Type XB for brugsvandsinstallationer op til 130°C (butyl-gummi)
  • Overdel: Blålakeret støbejern m/gul indikator for åben stilling.
  • Dimensioner DN08-50 leveres m/ABS plast håndtag
  • Dimensioner DN65-300 leveres med støbejern håndtag
  • Overdel er smurt og kræver ingen yderligere vedligeholdelse.
  • Det anbefales at efterspænde membranen ved førstegangsmontering. Alle ventiler er produceret iht. ISO 9001
  • VA-godkendelse: VA 1.51/18618
Fjern

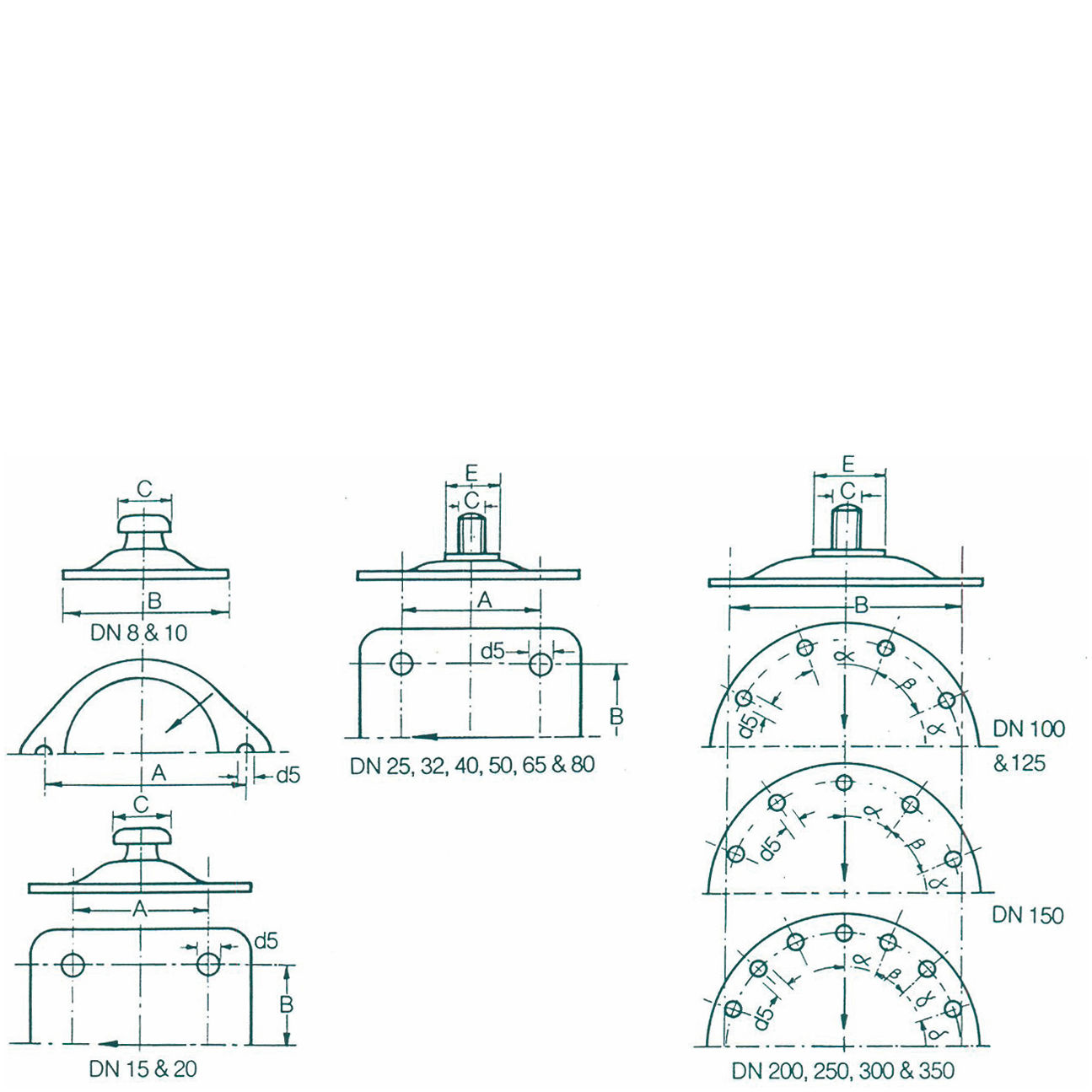

Vis alle mål +
Artikel nummer VVS-nummer BeskrivelseNom. dia. (mm)Diameter flangeAntal bolthulBolt-cirkel dia. (mm)A (mm)B (mm)Byggelgd. Mm(C)-BSKv (m3/h)Vægt (kg)Filer
415223504 415223504 Ventil A DN15 galv. flange 1/21595465100931084.711.8
415223506 415223506 Ventil A DN20 galv. flange 3/42010547591851179.861.8
415223512 415223512 Ventil A DN50 galv. flange 250165412517515219068.617.7
415223513 415223513 Ventil A DN65 galv. flang 2.1/2651854145226194216108.814
415223514 415223514 Ventil A DN80 galv. flange 3802008180243208254158.619
415223516 415223516 Ventil A DN100 galv. flange 4100220818030826230527031.7
415223517 415223517 Ventil A DN125 galv. flange 5125250821038832235636048
415223518 415223518 Ventil A DN150 galv. flange 6150285824044236740651962.1
415223519 415223520 Ventil A DN200 galv. flange20034082954955211114152
Artikel nummer 415223504
VVS-nummer 415223504
Beskrivelse Ventil A DN15 galv. flange 1/2
Nom. dia. (mm) 15
Diameter flange 95
Antal bolthul 4
Bolt-cirkel dia. (mm) 65
A (mm) 100
B (mm) 93
Byggelgd. Mm(C)-BS 108
Kv (m3/h) 4.71
Vægt (kg) 1.8
Artikel nummer 415223506
VVS-nummer 415223506
Beskrivelse Ventil A DN20 galv. flange 3/4
Nom. dia. (mm) 20
Diameter flange 105
Antal bolthul 4
Bolt-cirkel dia. (mm) 75
A (mm) 91
B (mm) 85
Byggelgd. Mm(C)-BS 117
Kv (m3/h) 9.86
Vægt (kg) 1.8
Artikel nummer 415223512
VVS-nummer 415223512
Beskrivelse Ventil A DN50 galv. flange 2
Nom. dia. (mm) 50
Diameter flange 165
Antal bolthul 4
Bolt-cirkel dia. (mm) 125
A (mm) 175
B (mm) 152
Byggelgd. Mm(C)-BS 190
Kv (m3/h) 68.61
Vægt (kg) 7.7
Artikel nummer 415223513
VVS-nummer 415223513
Beskrivelse Ventil A DN65 galv. flang 2.1/2
Nom. dia. (mm) 65
Diameter flange 185
Antal bolthul 4
Bolt-cirkel dia. (mm) 145
A (mm) 226
B (mm) 194
Byggelgd. Mm(C)-BS 216
Kv (m3/h) 108.8
Vægt (kg) 14
Artikel nummer 415223514
VVS-nummer 415223514
Beskrivelse Ventil A DN80 galv. flange 3
Nom. dia. (mm) 80
Diameter flange 200
Antal bolthul 8
Bolt-cirkel dia. (mm) 180
A (mm) 243
B (mm) 208
Byggelgd. Mm(C)-BS 254
Kv (m3/h) 158.6
Vægt (kg) 19
Artikel nummer 415223516
VVS-nummer 415223516
Beskrivelse Ventil A DN100 galv. flange 4
Nom. dia. (mm) 100
Diameter flange 220
Antal bolthul 8
Bolt-cirkel dia. (mm) 180
A (mm) 308
B (mm) 262
Byggelgd. Mm(C)-BS 305
Kv (m3/h) 270
Vægt (kg) 31.7
Artikel nummer 415223517
VVS-nummer 415223517
Beskrivelse Ventil A DN125 galv. flange 5
Nom. dia. (mm) 125
Diameter flange 250
Antal bolthul 8
Bolt-cirkel dia. (mm) 210
A (mm) 388
B (mm) 322
Byggelgd. Mm(C)-BS 356
Kv (m3/h) 360
Vægt (kg) 48
Artikel nummer 415223518
VVS-nummer 415223518
Beskrivelse Ventil A DN150 galv. flange 6
Nom. dia. (mm) 150
Diameter flange 285
Antal bolthul 8
Bolt-cirkel dia. (mm) 240
A (mm) 442
B (mm) 367
Byggelgd. Mm(C)-BS 406
Kv (m3/h) 519
Vægt (kg) 62.1
Artikel nummer 415223519
VVS-nummer 415223520
Beskrivelse Ventil A DN200 galv. flange
Nom. dia. (mm) 200
Diameter flange 340
Antal bolthul 8
Bolt-cirkel dia. (mm) 295
A (mm) 495
Byggelgd. Mm(C)-BS 521
Kv (m3/h) 1114
Vægt (kg) 152
Datablad
Produktblad
Certifikat
VA 1.51.18618.pdf
