Saunders membranventiler gevind

Membranventil galvaniseret, XB butyl membran

  • Saunders Galvaniserede membranventiler
  • Materialebeskrivelse:
  • Ventilhus: Gevind: parallelt muffegevind iht. BS21.Rp
  • Varmgalvaniseret SG/blødstøbegods iht. BS EN ISO 1461
  • Byggelængde: EN558-1 serie 7 (tidligere BS5156)
  • Membran: Type XB for brugsvandsinstallationer op til 130°C (butyl-gummi)
  • Overdel: Blålakeret støbejern m/gul indikator for åben stilling.
  • Dimensioner DN08-50 leveres m/ABS plast håndtag
  • Dimensioner DN65-300 leveres med støbejern håndtag
  • Overdel er smurt og kræver ingen yderligere vedligeholdelse.
  • Det anbefales at efterspænde membranen ved førstegangsmontering. Alle ventiler er produceret iht. ISO 9001
  • VA-godkendelse: VA 1.51/18618
Fjern

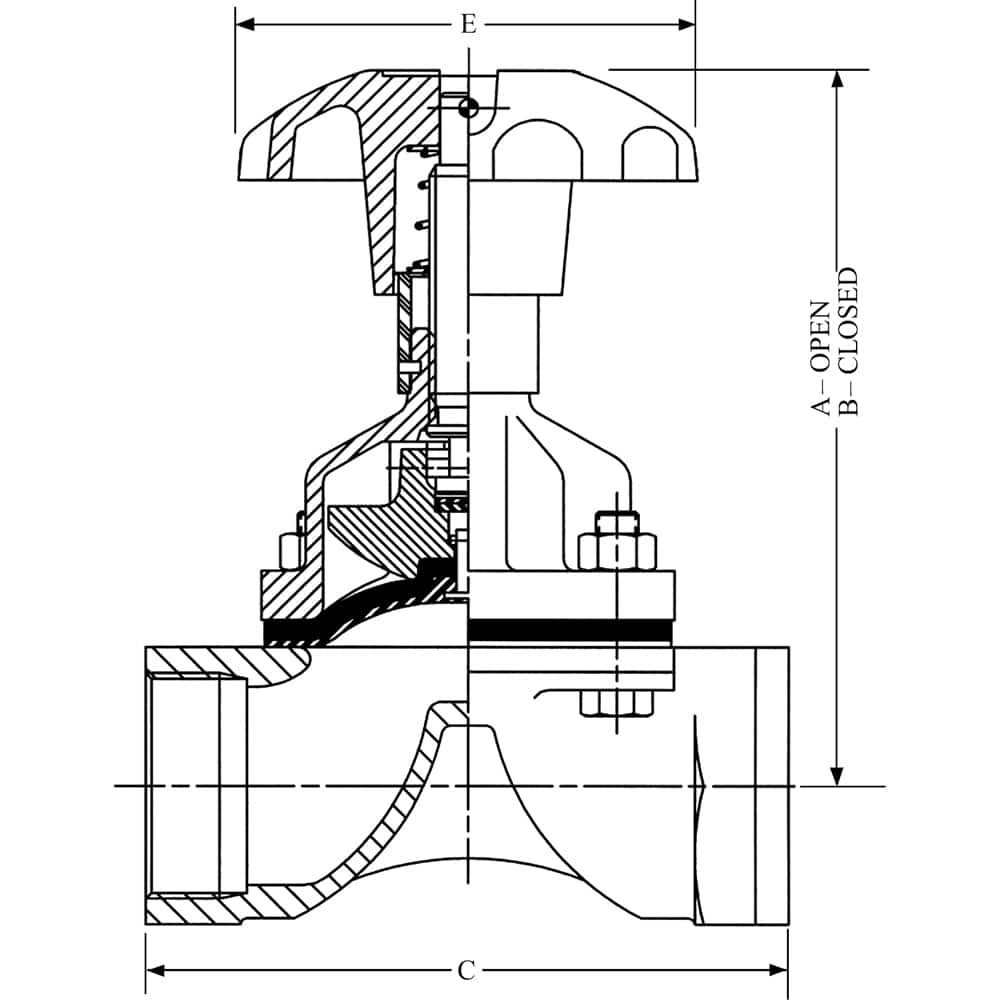

Vis alle mål +
Artikel nummer VVS-nummer BeskrivningStorlekDNA (mm)B (mm)Byggelgd. Mm(C)-BSVikt (kg)Filer
415221504 415221504 Ventil A DN15 galv. muffe 1/21/2"15908463,50,45
415221506 415221506 Ventil A DN20 galv. muffe 3/43/4"209488830,9
415221508 415221508 Ventil A DN25 galv. muffe 11"251191081111,13
415221510 415221510 Ventil A DN32 galv. muffe 1.1/41.1/4"321541421251,8
415221511 415221511 Ventil A DN40 galv. muffe 1.1/21.1/2"401641481452,7
415221512 415221512 Ventil A DN50 galv. muffe 22"501881641655
Artikel nummer 415221504
VVS-nummer 415221504
Beskrivning Ventil A DN15 galv. muffe 1/2
Storlek 1/2"
DN 15
A (mm) 90
B (mm) 84
Byggelgd. Mm(C)-BS 63,5
Vikt (kg) 0,45
Artikel nummer 415221506
VVS-nummer 415221506
Beskrivning Ventil A DN20 galv. muffe 3/4
Storlek 3/4"
DN 20
A (mm) 94
B (mm) 88
Byggelgd. Mm(C)-BS 83
Vikt (kg) 0,9
Artikel nummer 415221508
VVS-nummer 415221508
Beskrivning Ventil A DN25 galv. muffe 1
Storlek 1"
DN 25
A (mm) 119
B (mm) 108
Byggelgd. Mm(C)-BS 111
Vikt (kg) 1,13
Artikel nummer 415221510
VVS-nummer 415221510
Beskrivning Ventil A DN32 galv. muffe 1.1/4
Storlek 1.1/4"
DN 32
A (mm) 154
B (mm) 142
Byggelgd. Mm(C)-BS 125
Vikt (kg) 1,8
Artikel nummer 415221511
VVS-nummer 415221511
Beskrivning Ventil A DN40 galv. muffe 1.1/2
Storlek 1.1/2"
DN 40
A (mm) 164
B (mm) 148
Byggelgd. Mm(C)-BS 145
Vikt (kg) 2,7
Artikel nummer 415221512
VVS-nummer 415221512
Beskrivning Ventil A DN50 galv. muffe 2
Storlek 2"
DN 50
A (mm) 188
B (mm) 164
Byggelgd. Mm(C)-BS 165
Vikt (kg) 5
Datablad
Produktblad
Certifikat
VA 1.51.18618.pdf
