SO 42421

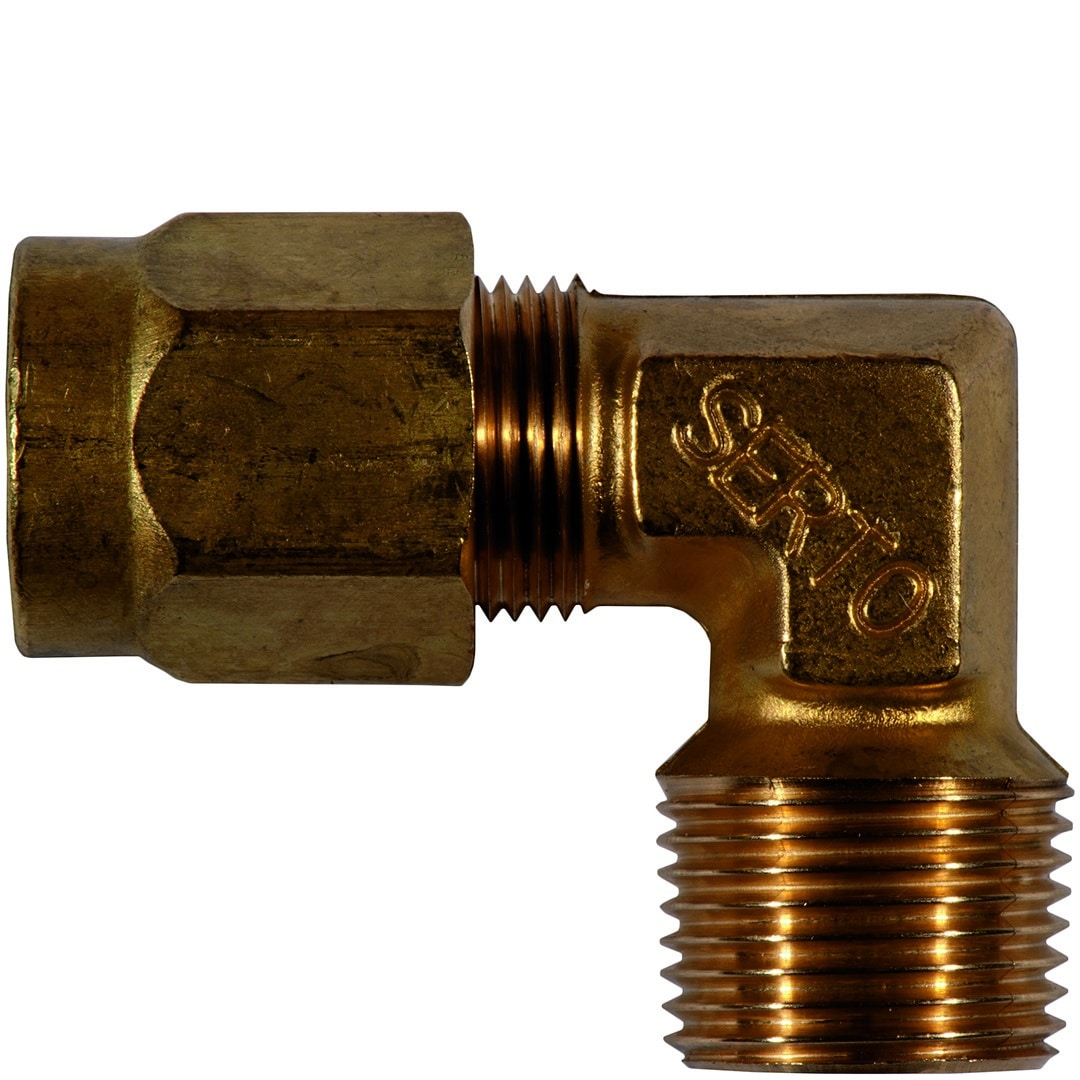

Messing Vinkelkobling 90°, konisk udv. gevind

  • Messing Vinkelkobling 90°
  • R = Konisk udvendigt gevind
  • Med reduceret klemmering
Fjern
Vis alle mål +

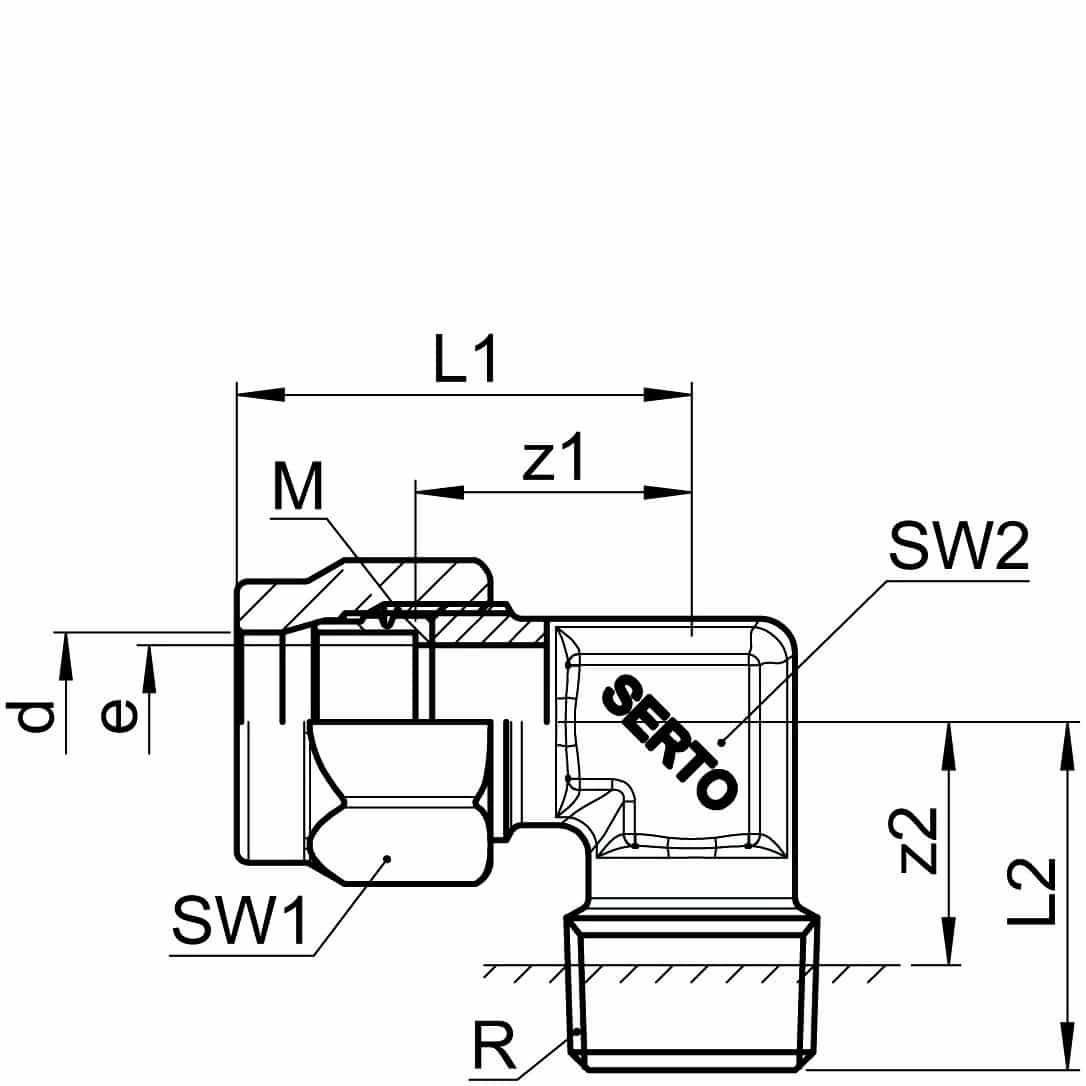

Artikel nummer VVS-nummer dRbarMSW1SW2L1L2ez1/z2Filer
0182401040 31/81258 x 110722.5172.516/11
0182401060 41/81258 x 110722173.416/11
0182401065 41/410010 x 1121025.522.53.418/13
0182401082 51/81258 x 112722.5173.516/11
0182401084 51/410010 x 1121025.522.5418/13
0182401100 61/825010 x 1121023.517.54.516/12
0182401110 61/425010 x 1141023.522.54.518/13
0182401160 81/815012 x 114102618618/11,5
0182401170 81/415012 x 117102622.56.518/13
0182401180 83/815014 x 1171430.5256.520,5/15
0182401270 101/412514 x 1171430.5258.520,5/15,5
0182401280 103/812514 x 1191430.5258.520,5/15
0182401285 101/210016 x 119193429.58.523/16,5
0182401380 121/410016 x 1191732.5268.521,5/16,5
0182401390 123/810016 x 1191732.5261021,5/16
0182401400 121/210016 x 119193429.51023/16,5
0182401454 131/24020 x 1,524193629.51123,5/16,5
0182401502 143/84020 x 1,52419362810.523,5/16
0182401504 141/24020 x 1,524193629.51223,5/16,5
0182401506 143/46424 x 1,5272241351226,5/21
0182401532 153/84020 x 1,52419362810.523,5/16
0182401534 151/24020 x 1,524223629.51323,5/16,5
0182401536 153/44024 x 1,5272240.5351326,5/21
0182401566 161/24024 x 1,5272240.531.51426,5/18,5
0182401568 163/44024 x 1,5272240.5351426,5/21
0182401596 171/24024 x 1,5272240.531.51526,5/18,5
0182401598 173/44024 x 1,5272240.5351526,5/21
0182401646 181/24024 x 1,5272240.531.51526,5/18,5
0182401648 (VVS 044821.222) 183/44024 x 1,5272240.5351526,5/21
0182401678 193/42528 x 1,532274835.51630,5/21
0182401768 223/42528 x 1,532274835.51930,5/21
0182401042 3.21/81258 x 110722172.516/11
0182401135 6.351/825010 x 1121023.517.54.516/12
0182401140 6.351/425010 x 1121025.522.54.518/13
0182401230 9.521/412514 x 1171430.525820,5/15,5
0182401235 9.523/812514 x 1171430.525820,5/15
0182401434 12.71/24020 x 1,524193629.51123,5/16,5
0182401541 15.881/24024 x 1,5272240.531.51426,5/18,5
Artikel nummer 0182401040
VVS-nummer
d 3
R 1/8
bar 125
M 8 x 1
SW1 10
SW2 7
L1 22.5
L2 17
e 2.5
z1/z2 16/11
Artikel nummer 0182401060
VVS-nummer
d 4
R 1/8
bar 125
M 8 x 1
SW1 10
SW2 7
L1 22
L2 17
e 3.4
z1/z2 16/11
Artikel nummer 0182401065
VVS-nummer
d 4
R 1/4
bar 100
M 10 x 1
SW1 12
SW2 10
L1 25.5
L2 22.5
e 3.4
z1/z2 18/13
Artikel nummer 0182401082
VVS-nummer
d 5
R 1/8
bar 125
M 8 x 1
SW1 12
SW2 7
L1 22.5
L2 17
e 3.5
z1/z2 16/11
Artikel nummer 0182401084
VVS-nummer
d 5
R 1/4
bar 100
M 10 x 1
SW1 12
SW2 10
L1 25.5
L2 22.5
e 4
z1/z2 18/13
Artikel nummer 0182401100
VVS-nummer
d 6
R 1/8
bar 250
M 10 x 1
SW1 12
SW2 10
L1 23.5
L2 17.5
e 4.5
z1/z2 16/12
Artikel nummer 0182401110
VVS-nummer
d 6
R 1/4
bar 250
M 10 x 1
SW1 14
SW2 10
L1 23.5
L2 22.5
e 4.5
z1/z2 18/13
Artikel nummer 0182401160
VVS-nummer
d 8
R 1/8
bar 150
M 12 x 1
SW1 14
SW2 10
L1 26
L2 18
e 6
z1/z2 18/11,5
Artikel nummer 0182401170
VVS-nummer
d 8
R 1/4
bar 150
M 12 x 1
SW1 17
SW2 10
L1 26
L2 22.5
e 6.5
z1/z2 18/13
Artikel nummer 0182401180
VVS-nummer
d 8
R 3/8
bar 150
M 14 x 1
SW1 17
SW2 14
L1 30.5
L2 25
e 6.5
z1/z2 20,5/15
Artikel nummer 0182401270
VVS-nummer
d 10
R 1/4
bar 125
M 14 x 1
SW1 17
SW2 14
L1 30.5
L2 25
e 8.5
z1/z2 20,5/15,5
Artikel nummer 0182401280
VVS-nummer
d 10
R 3/8
bar 125
M 14 x 1
SW1 19
SW2 14
L1 30.5
L2 25
e 8.5
z1/z2 20,5/15
Artikel nummer 0182401285
VVS-nummer
d 10
R 1/2
bar 100
M 16 x 1
SW1 19
SW2 19
L1 34
L2 29.5
e 8.5
z1/z2 23/16,5
Artikel nummer 0182401380
VVS-nummer
d 12
R 1/4
bar 100
M 16 x 1
SW1 19
SW2 17
L1 32.5
L2 26
e 8.5
z1/z2 21,5/16,5
Artikel nummer 0182401390
VVS-nummer
d 12
R 3/8
bar 100
M 16 x 1
SW1 19
SW2 17
L1 32.5
L2 26
e 10
z1/z2 21,5/16
Artikel nummer 0182401400
VVS-nummer
d 12
R 1/2
bar 100
M 16 x 1
SW1 19
SW2 19
L1 34
L2 29.5
e 10
z1/z2 23/16,5
Artikel nummer 0182401454
VVS-nummer
d 13
R 1/2
bar 40
M 20 x 1,5
SW1 24
SW2 19
L1 36
L2 29.5
e 11
z1/z2 23,5/16,5
Artikel nummer 0182401502
VVS-nummer
d 14
R 3/8
bar 40
M 20 x 1,5
SW1 24
SW2 19
L1 36
L2 28
e 10.5
z1/z2 23,5/16
Artikel nummer 0182401504
VVS-nummer
d 14
R 1/2
bar 40
M 20 x 1,5
SW1 24
SW2 19
L1 36
L2 29.5
e 12
z1/z2 23,5/16,5
Artikel nummer 0182401506
VVS-nummer
d 14
R 3/4
bar 64
M 24 x 1,5
SW1 27
SW2 22
L1 41
L2 35
e 12
z1/z2 26,5/21
Artikel nummer 0182401532
VVS-nummer
d 15
R 3/8
bar 40
M 20 x 1,5
SW1 24
SW2 19
L1 36
L2 28
e 10.5
z1/z2 23,5/16
Artikel nummer 0182401534
VVS-nummer
d 15
R 1/2
bar 40
M 20 x 1,5
SW1 24
SW2 22
L1 36
L2 29.5
e 13
z1/z2 23,5/16,5
Artikel nummer 0182401536
VVS-nummer
d 15
R 3/4
bar 40
M 24 x 1,5
SW1 27
SW2 22
L1 40.5
L2 35
e 13
z1/z2 26,5/21
Artikel nummer 0182401566
VVS-nummer
d 16
R 1/2
bar 40
M 24 x 1,5
SW1 27
SW2 22
L1 40.5
L2 31.5
e 14
z1/z2 26,5/18,5
Artikel nummer 0182401568
VVS-nummer
d 16
R 3/4
bar 40
M 24 x 1,5
SW1 27
SW2 22
L1 40.5
L2 35
e 14
z1/z2 26,5/21
Artikel nummer 0182401596
VVS-nummer
d 17
R 1/2
bar 40
M 24 x 1,5
SW1 27
SW2 22
L1 40.5
L2 31.5
e 15
z1/z2 26,5/18,5
Artikel nummer 0182401598
VVS-nummer
d 17
R 3/4
bar 40
M 24 x 1,5
SW1 27
SW2 22
L1 40.5
L2 35
e 15
z1/z2 26,5/21
Artikel nummer 0182401646
VVS-nummer
d 18
R 1/2
bar 40
M 24 x 1,5
SW1 27
SW2 22
L1 40.5
L2 31.5
e 15
z1/z2 26,5/18,5
Artikel nummer 0182401648
VVS-nummer (VVS 044821.222)
d 18
R 3/4
bar 40
M 24 x 1,5
SW1 27
SW2 22
L1 40.5
L2 35
e 15
z1/z2 26,5/21
Artikel nummer 0182401678
VVS-nummer
d 19
R 3/4
bar 25
M 28 x 1,5
SW1 32
SW2 27
L1 48
L2 35.5
e 16
z1/z2 30,5/21
Artikel nummer 0182401768
VVS-nummer
d 22
R 3/4
bar 25
M 28 x 1,5
SW1 32
SW2 27
L1 48
L2 35.5
e 19
z1/z2 30,5/21
Artikel nummer 0182401042
VVS-nummer
d 3.2
R 1/8
bar 125
M 8 x 1
SW1 10
SW2 7
L1 22
L2 17
e 2.5
z1/z2 16/11
Artikel nummer 0182401135
VVS-nummer
d 6.35
R 1/8
bar 250
M 10 x 1
SW1 12
SW2 10
L1 23.5
L2 17.5
e 4.5
z1/z2 16/12
Artikel nummer 0182401140
VVS-nummer
d 6.35
R 1/4
bar 250
M 10 x 1
SW1 12
SW2 10
L1 25.5
L2 22.5
e 4.5
z1/z2 18/13
Artikel nummer 0182401230
VVS-nummer
d 9.52
R 1/4
bar 125
M 14 x 1
SW1 17
SW2 14
L1 30.5
L2 25
e 8
z1/z2 20,5/15,5
Artikel nummer 0182401235
VVS-nummer
d 9.52
R 3/8
bar 125
M 14 x 1
SW1 17
SW2 14
L1 30.5
L2 25
e 8
z1/z2 20,5/15
Artikel nummer 0182401434
VVS-nummer
d 12.7
R 1/2
bar 40
M 20 x 1,5
SW1 24
SW2 19
L1 36
L2 29.5
e 11
z1/z2 23,5/16,5
Artikel nummer 0182401541
VVS-nummer
d 15.88
R 1/2
bar 40
M 24 x 1,5
SW1 27
SW2 22
L1 40.5
L2 31.5
e 14
z1/z2 26,5/18,5
Datablad
