SO 43721 T

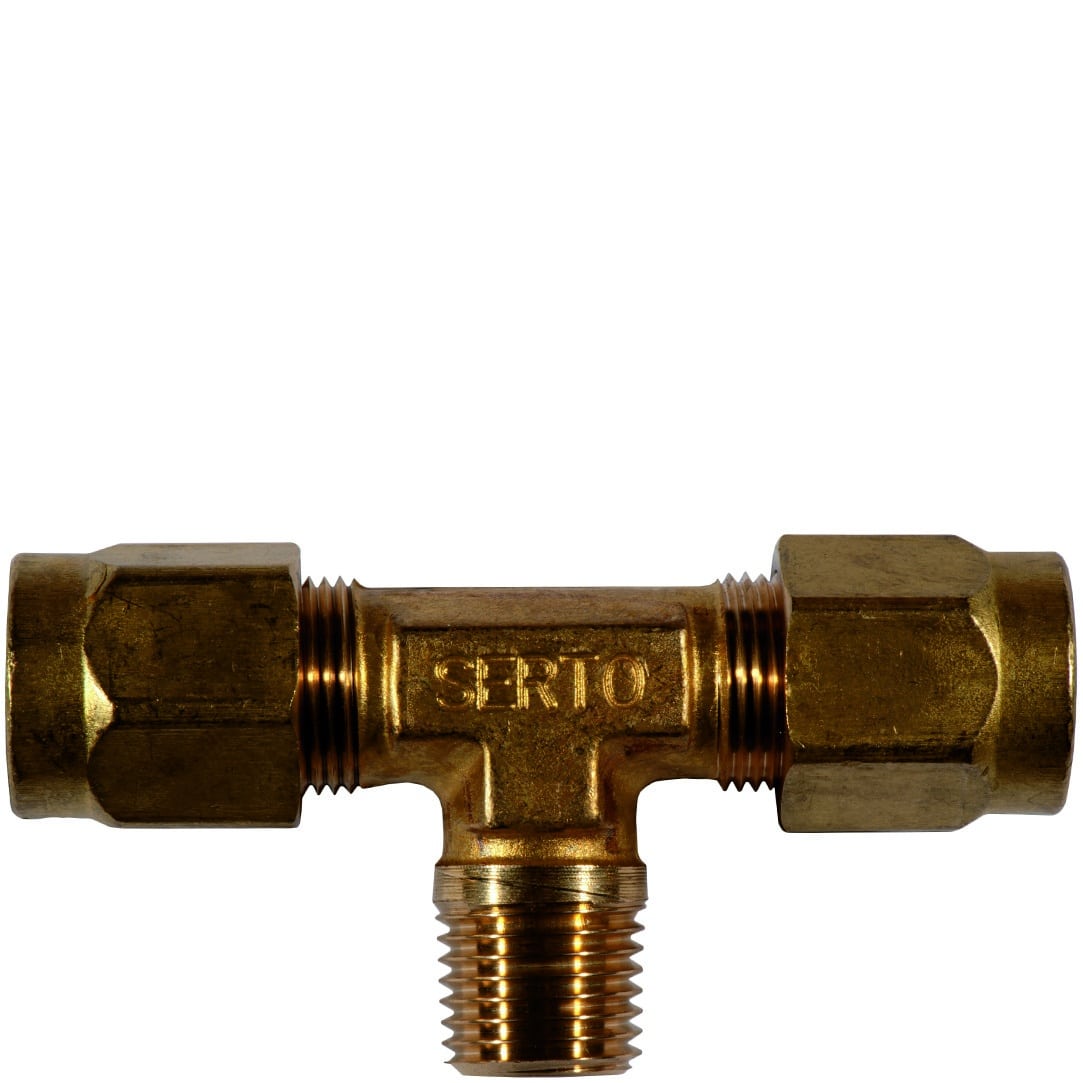

Messing T-stykke, konisk udv. gevind

Messing T-stykke
Messing
R = Konisk udvendigt gevind

Modeller
Dokument

Modeller

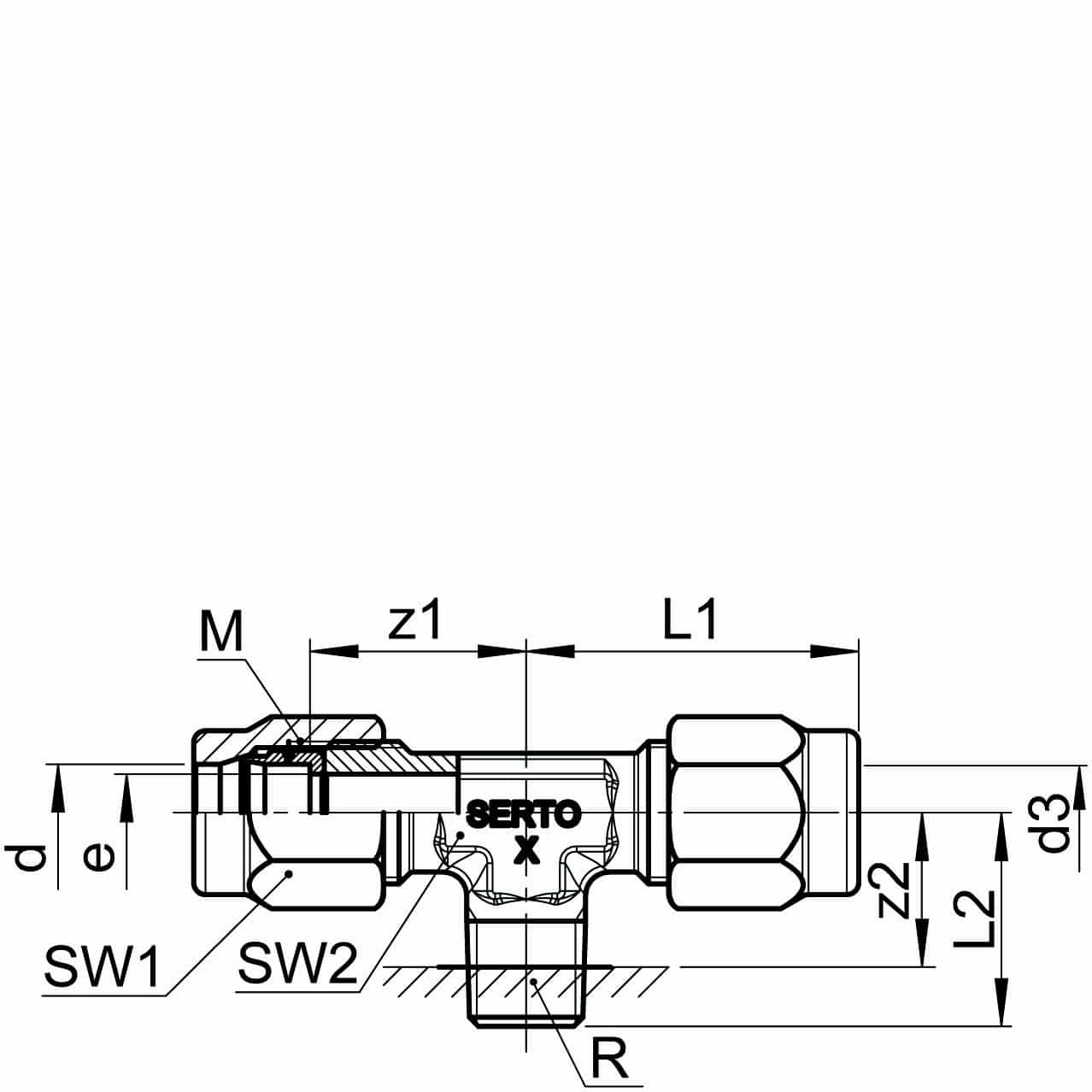

Vis alle mål +

Artikel nummer	VVS-nummer	d	R	bar	M	d3	SW1	SW2	L1/L2	z1/z2	e	Filer
0183701030		3	1/8	125	8 x 1	3	10	10	22,5/17	16/10,5	2.5
0183701040		4	1/8	125	8 x 1	4	10	10	22/17	16/10,5	3.4
0183701045		4	1/4	125	10 x 1	4	12	10	25,5/21,5	18/13	3.4
0183701070		5	1/8	125	8 x 1	5	10	10	22,5/17	16/10,5	3.5
0183701075		5	1/4	125	10 x 1	5	12	10	25,5/21,5	18/13	4
0183701100		6	1/8	250	10 x 1	6	12	10	23,5/17,5	16/11	4.5
0183701110		6	1/4	250	10 x 1	6	12	10	25,5/21,5	18/13	4.5
0183701170		8	1/4	150	12 x 1	8	14	10	26/22,5	18/13	6.5
0183701270		10	1/4	125	14 x 1	10	17	14	30,5/25	20,5/15,5	8.5
0183701140		6.35	1/8	250	10 x 1	6.35	12	10	23,5/17,5	16/11	4.5
0183701145		6.35	1/4	250	10 x 1	6.35	12	10	25,5/21,5	18/13	4.5
0183701210		9.52	1/4	125	14 x 1	9.52	17	14	30,5/25	20,5/15,5	8

Dokument

Datablad
