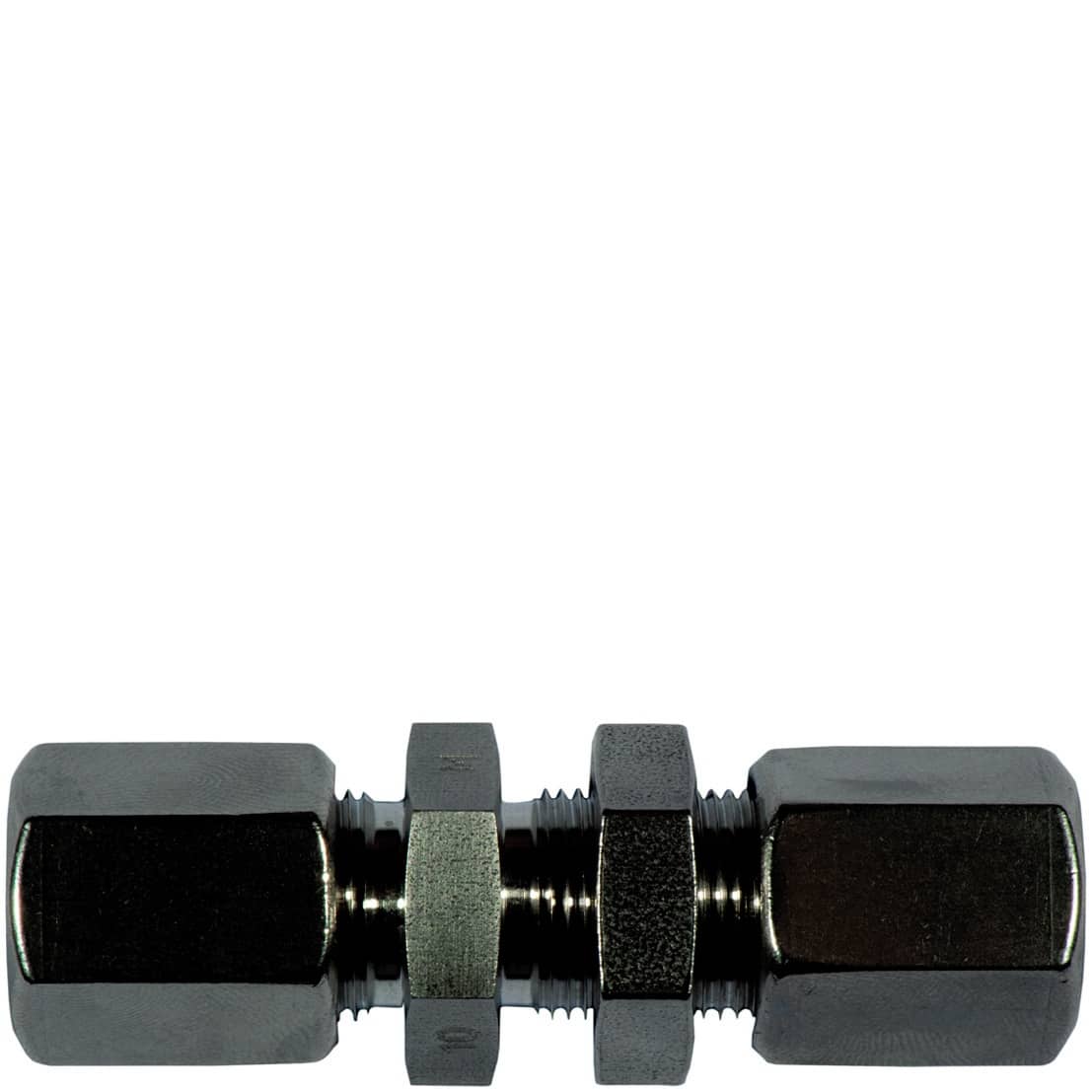

SO 51521-RED

Syrefast Skotgennemføring, reduceret, 5mm

Syrefast Unionskobling
S kotgennemføring max 5mm
Reduceret
AISI316Ti, 1.4571
SO 51524 max 16mm på forespørgsel

Modeller

Vis alle mål +

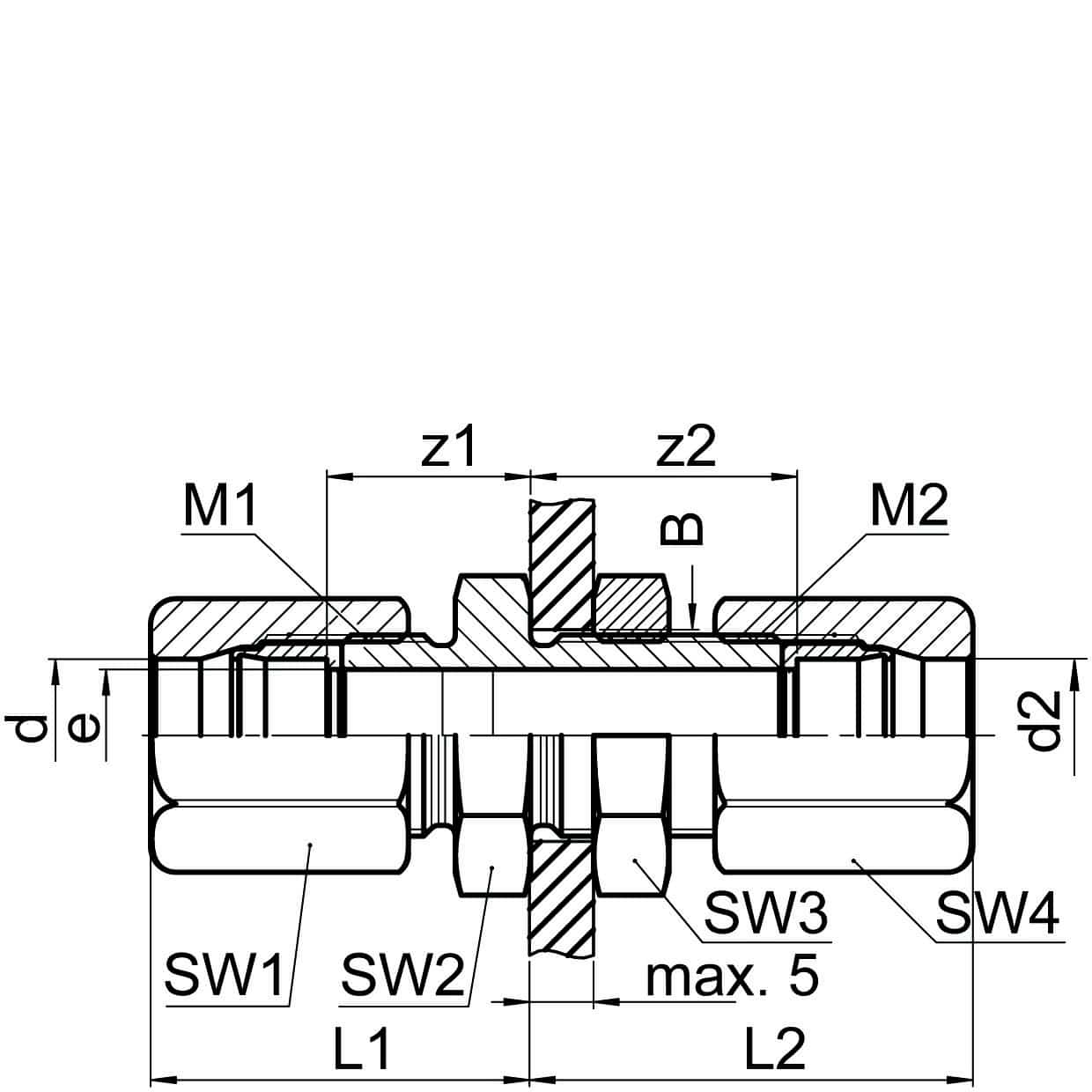

Artikel nummer	VVS-nummer	d	d2	bar	e	SW1/SW2	SW3/SW4	L1/L2	M1/M2	z1/z2	B	Filer
0581504020		3	2	250	1.5	8/10	10/8	15,5/18,5	6x0,75/6x0,75	10,5/15	6.5
0581504060		5	3	250	2.5	10/12	12/10	19,5/23,5	8x1/8x1	13,5/17,5	8.5
0581504080		5	4	200	3.5	12/14	14/12	19,5/27	10x1/10x1	13,5/19	10.5
0581504110		6	4	200	3.5	12/14	14/12	21,5/27	10x1/10x1	13,5/19	10.5
0581504117		6	5	200	4	12/14	14/12	21,5/27	10x1/10x1	13,5/19	10.5
0581504140		8	6	200	4.5	14/17	17/14	23,5/29,5	12x1/12x1	15/21	12.5
0581504167		10	4	160	3.5	17/14	14/12	26/27	14x1/10x1	14,5/19	10.5
0581504170		10	5	160	4	17/14	14/12	26/27	14x1/10x1	14,5/19	10.5
0581504175		10	6	160	4.5	17/14	14/12	26/27	14x1/10x1	14,5/19	10.5
0581504190		10	8	160	6.5	17/19	19/17	27/32	14x1/14x1	15,5/21	14.5
0581504240		12	10	160	8.5	19/22	22/19	28/33,5	16x1/16x1	16/21	16.5
0581504119		6	6.35	200	4.5	12/14	14/12	21,5/27	10x1/10x1	13,5/19	10.5
0581504143		8	6.35	200	4.5	14/17	17/14	23,5/29	12x1/12x1	15/21	12.5
0581504197		10	9.52	160	8.5	17/19	19/17	27/32,5	14x1/14x1	15,5/21	14.5

Specifikationer


Artikel nummer	0581504020
VVS-nummer
d	3
d2	2
bar	250
e	1.5
SW1/SW2	8/10
SW3/SW4	10/8
L1/L2	15,5/18,5
M1/M2	6x0,75/6x0,75
z1/z2	10,5/15
B	6.5


Artikel nummer	0581504060
VVS-nummer
d	5
d2	3
bar	250
e	2.5
SW1/SW2	10/12
SW3/SW4	12/10
L1/L2	19,5/23,5
M1/M2	8x1/8x1
z1/z2	13,5/17,5
B	8.5


Artikel nummer	0581504080
VVS-nummer
d	5
d2	4
bar	200
e	3.5
SW1/SW2	12/14
SW3/SW4	14/12
L1/L2	19,5/27
M1/M2	10x1/10x1
z1/z2	13,5/19
B	10.5


Artikel nummer	0581504110
VVS-nummer
d	6
d2	4
bar	200
e	3.5
SW1/SW2	12/14
SW3/SW4	14/12
L1/L2	21,5/27
M1/M2	10x1/10x1
z1/z2	13,5/19
B	10.5


Artikel nummer	0581504117
VVS-nummer
d	6
d2	5
bar	200
e	4
SW1/SW2	12/14
SW3/SW4	14/12
L1/L2	21,5/27
M1/M2	10x1/10x1
z1/z2	13,5/19
B	10.5


Artikel nummer	0581504140
VVS-nummer
d	8
d2	6
bar	200
e	4.5
SW1/SW2	14/17
SW3/SW4	17/14
L1/L2	23,5/29,5
M1/M2	12x1/12x1
z1/z2	15/21
B	12.5


Artikel nummer	0581504167
VVS-nummer
d	10
d2	4
bar	160
e	3.5
SW1/SW2	17/14
SW3/SW4	14/12
L1/L2	26/27
M1/M2	14x1/10x1
z1/z2	14,5/19
B	10.5


Artikel nummer	0581504170
VVS-nummer
d	10
d2	5
bar	160
e	4
SW1/SW2	17/14
SW3/SW4	14/12
L1/L2	26/27
M1/M2	14x1/10x1
z1/z2	14,5/19
B	10.5


Artikel nummer	0581504175
VVS-nummer
d	10
d2	6
bar	160
e	4.5
SW1/SW2	17/14
SW3/SW4	14/12
L1/L2	26/27
M1/M2	14x1/10x1
z1/z2	14,5/19
B	10.5


Artikel nummer	0581504190
VVS-nummer
d	10
d2	8
bar	160
e	6.5
SW1/SW2	17/19
SW3/SW4	19/17
L1/L2	27/32
M1/M2	14x1/14x1
z1/z2	15,5/21
B	14.5


Artikel nummer	0581504240
VVS-nummer
d	12
d2	10
bar	160
e	8.5
SW1/SW2	19/22
SW3/SW4	22/19
L1/L2	28/33,5
M1/M2	16x1/16x1
z1/z2	16/21
B	16.5


Artikel nummer	0581504119
VVS-nummer
d	6
d2	6.35
bar	200
e	4.5
SW1/SW2	12/14
SW3/SW4	14/12
L1/L2	21,5/27
M1/M2	10x1/10x1
z1/z2	13,5/19
B	10.5


Artikel nummer	0581504143
VVS-nummer
d	8
d2	6.35
bar	200
e	4.5
SW1/SW2	14/17
SW3/SW4	17/14
L1/L2	23,5/29
M1/M2	12x1/12x1
z1/z2	15/21
B	12.5


Artikel nummer	0581504197
VVS-nummer
d	10
d2	9.52
bar	160
e	8.5
SW1/SW2	17/19
SW3/SW4	19/17
L1/L2	27/32,5
M1/M2	14x1/14x1
z1/z2	15,5/21
B	14.5

Dokument

Datablad
