SO 51524-RED

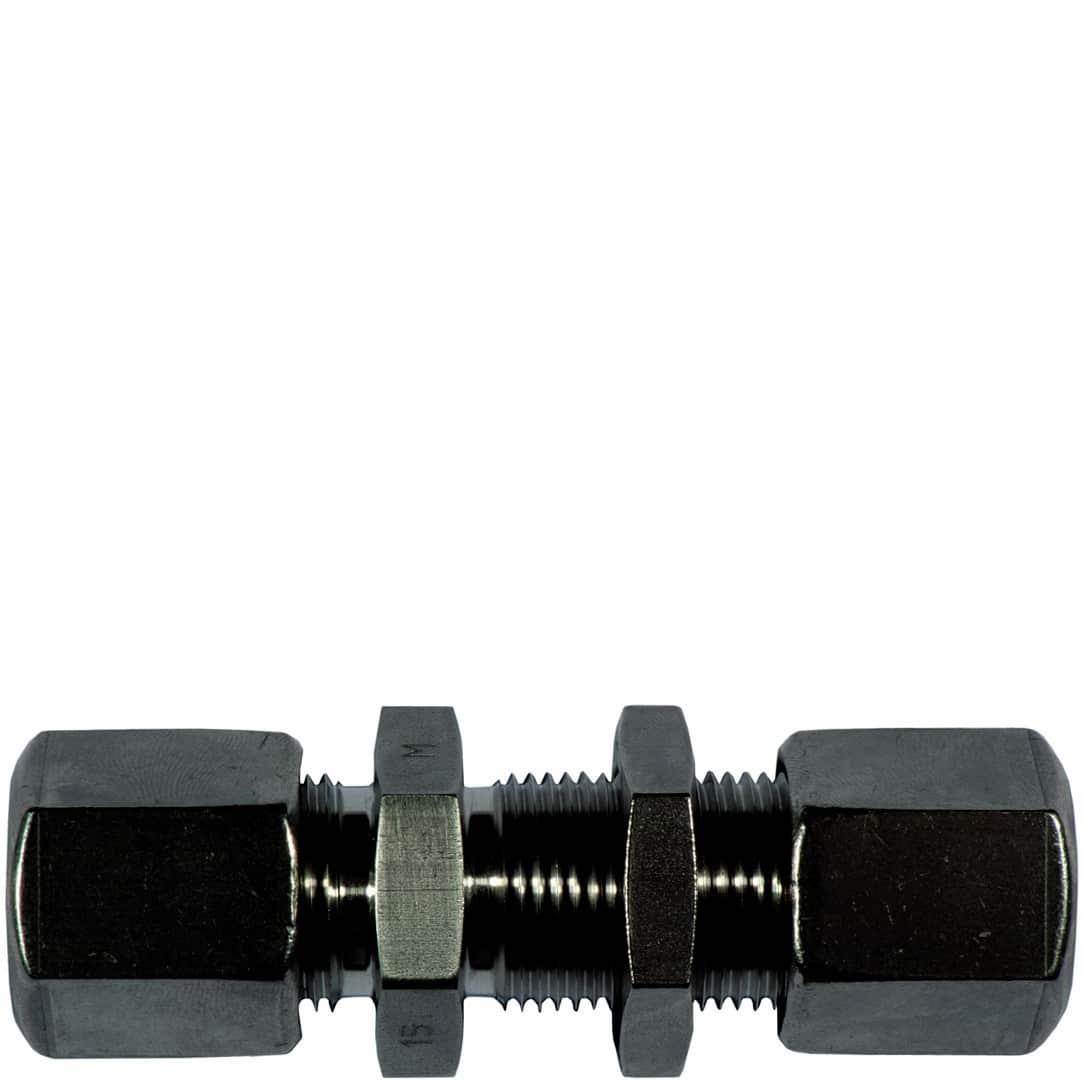

Syrefast Unionskobling, skotgennemføring, 16mm

Syrefast Unionskobling
Skotgennemføring max 16 mm
AISI316Ti, 1.4571

Modeller

Vis alle mål +

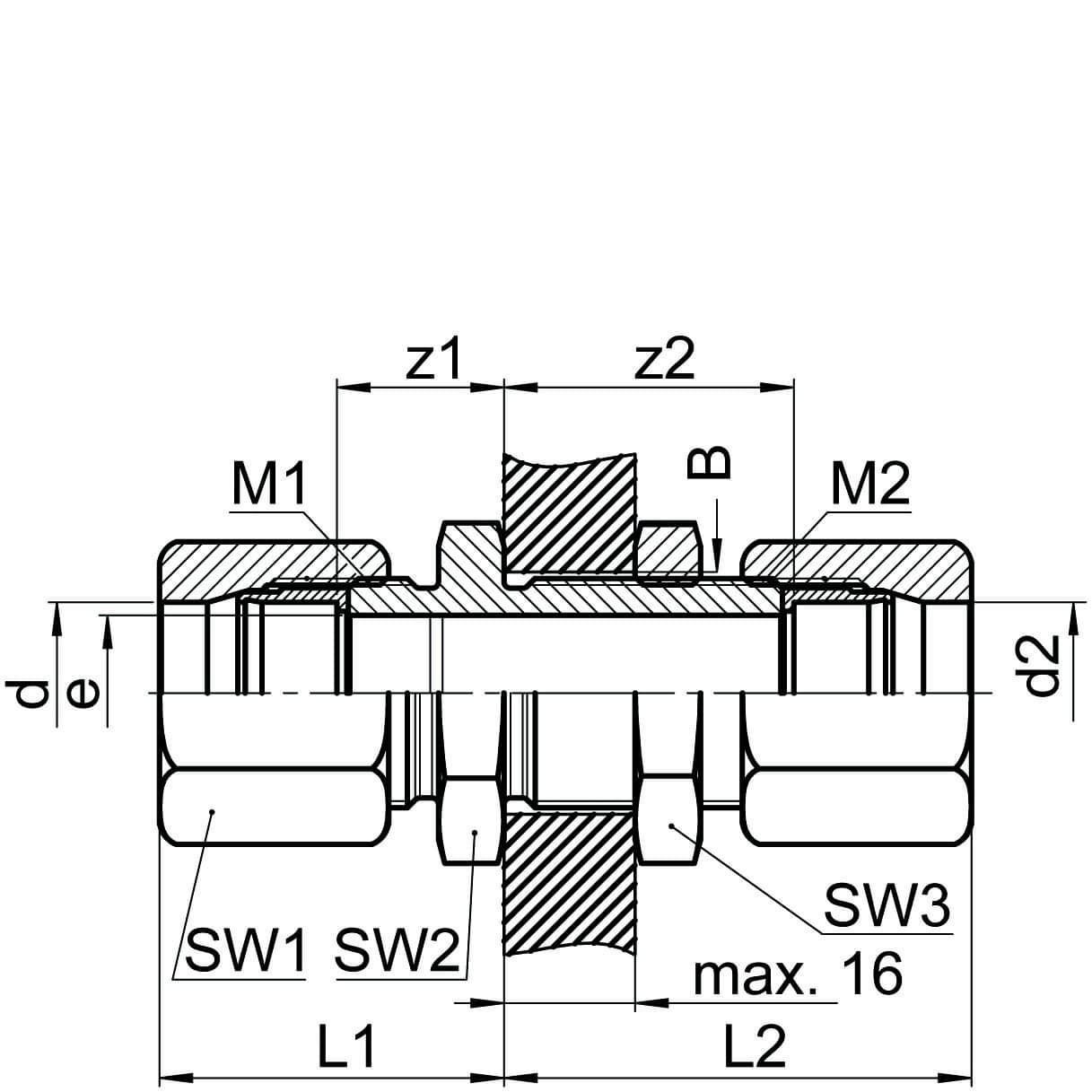

Artikel nummer	VVS-nummer	d	d2	bar	M1/M2	SW1/SW2	SW3	L1/L2	B	z1/z2	e	Filer
0581544420		15	12	100	20x1,5/20x1,5	24/27	27	33,5/47,5	20.5	19,5/33,5	10
0581544440		15	14	100	20x1,5/20x1,5	24/27	27	33,5/47,5	20.5	19,5/33,5	12
0581544610		18	15	100	24x1,5/24x1,5	30/30	30	35/50	24.5	19,5/34,5	13
0581544620		18	16	100	24x1,5/24x1,5	30/30	30	35/50	24.5	19,5/34,5	14
0581544427		15	12.7	100	20x1,5/20x1,5	24/27	27	33,5/47	20.5	19,5/33,5	14
0581544435		15	13.5	100	20x1,5/20x1,5	24/27	27	33,5/47,5	20.5	19,5/33,5	12
0581544632		18	17.2	100	24x1,5/24x1,5	30/30	30	35/50	24.5	19,5/34,5	15

Specifikationer


Artikel nummer	0581544420
VVS-nummer
d	15
d2	12
bar	100
M1/M2	20x1,5/20x1,5
SW1/SW2	24/27
SW3	27
L1/L2	33,5/47,5
B	20.5
z1/z2	19,5/33,5
e	10


Artikel nummer	0581544440
VVS-nummer
d	15
d2	14
bar	100
M1/M2	20x1,5/20x1,5
SW1/SW2	24/27
SW3	27
L1/L2	33,5/47,5
B	20.5
z1/z2	19,5/33,5
e	12


Artikel nummer	0581544610
VVS-nummer
d	18
d2	15
bar	100
M1/M2	24x1,5/24x1,5
SW1/SW2	30/30
SW3	30
L1/L2	35/50
B	24.5
z1/z2	19,5/34,5
e	13


Artikel nummer	0581544620
VVS-nummer
d	18
d2	16
bar	100
M1/M2	24x1,5/24x1,5
SW1/SW2	30/30
SW3	30
L1/L2	35/50
B	24.5
z1/z2	19,5/34,5
e	14


Artikel nummer	0581544427
VVS-nummer
d	15
d2	12.7
bar	100
M1/M2	20x1,5/20x1,5
SW1/SW2	24/27
SW3	27
L1/L2	33,5/47
B	20.5
z1/z2	19,5/33,5
e	14


Artikel nummer	0581544435
VVS-nummer
d	15
d2	13.5
bar	100
M1/M2	20x1,5/20x1,5
SW1/SW2	24/27
SW3	27
L1/L2	33,5/47,5
B	20.5
z1/z2	19,5/33,5
e	12


Artikel nummer	0581544632
VVS-nummer
d	18
d2	17.2
bar	100
M1/M2	24x1,5/24x1,5
SW1/SW2	30/30
SW3	30
L1/L2	35/50
B	24.5
z1/z2	19,5/34,5
e	15
