SO 52021 RED

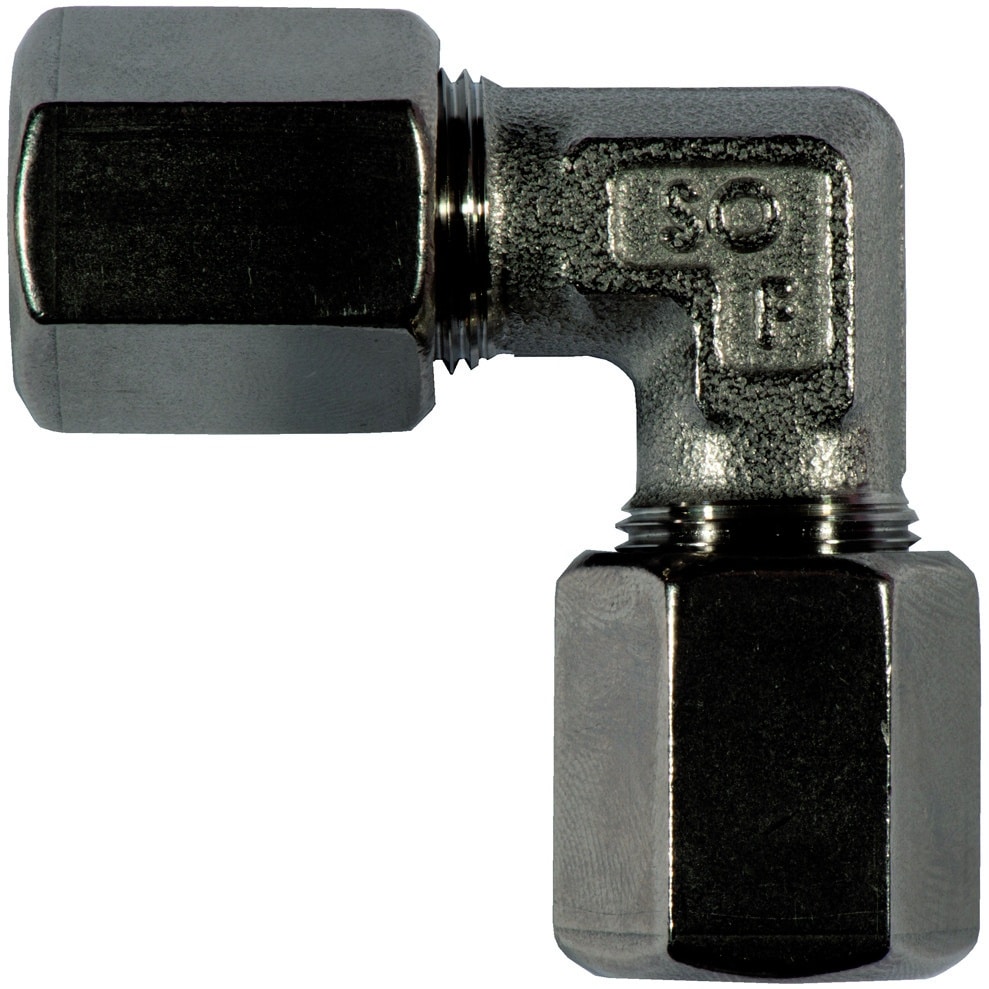

Syrefast Unionskobling 90° – reduceret

Syrefast Unionskobling
Vinkel 90°
R educer et
AISI316Ti, 1.4571

Modeller

Vis alle mål +

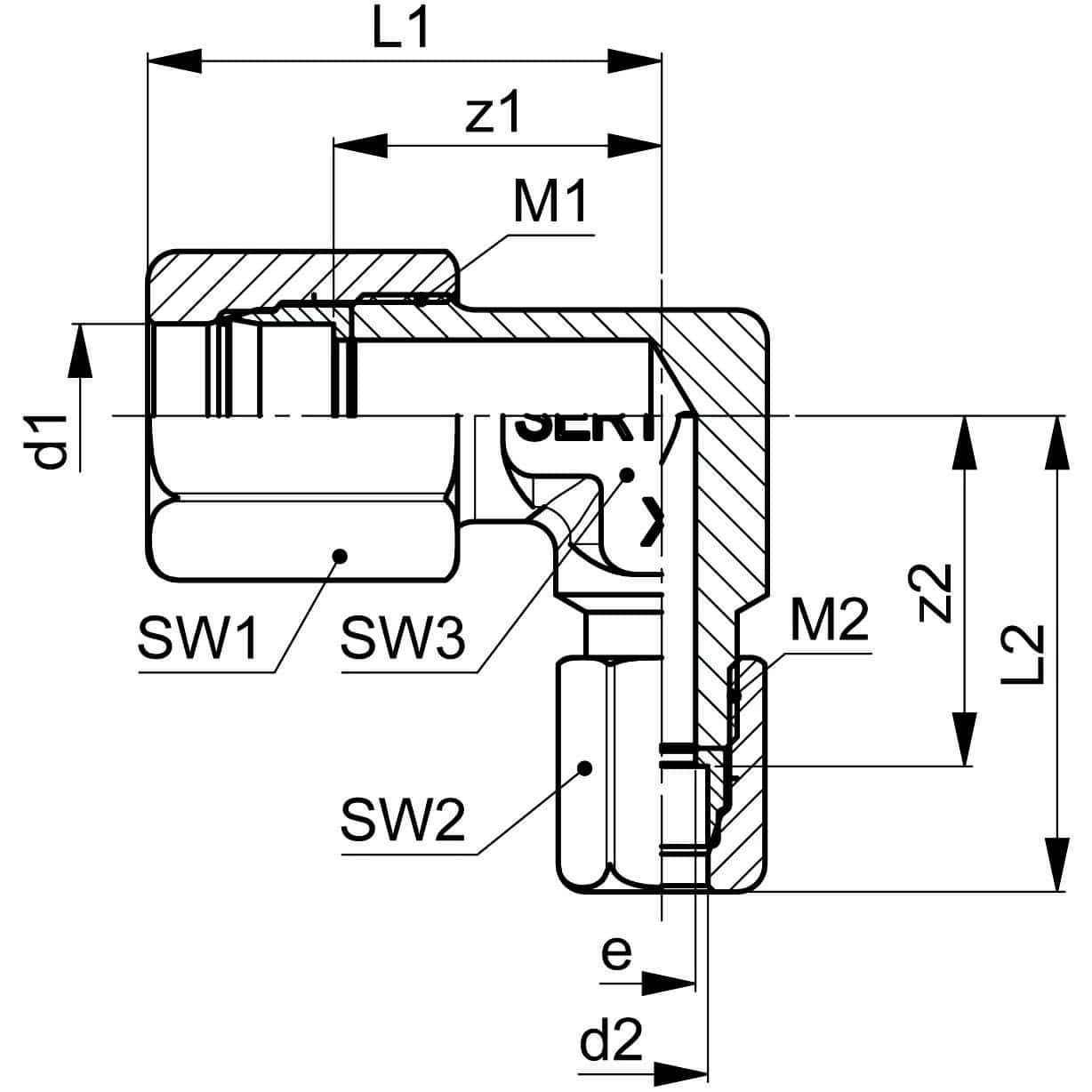

Artikel nummer	VVS-nummer	d	d2	bar	e	SW1/SW2	SW3	L1/L2	z1/z2	M1/M2	Filer
0582004060		5	3	250	2.5	10/10	9	22/22	16/16	8x1/8x1
0582004110		6	4	200	3.5	12/12	9	24/24	16/16	10x1/10x1
0582004117		6	5	200	4	12/12	9	24/24	16/16	10x1/10x1
0582004140		8	6	200	4.5	14/14	10	26,5/26,5	18/18	10x1/12x1
0582004190		10	8	160	6.5	17/17	12	32/32	21/21	14x1/14x1
0582004240		12	10	160	8.5	19/19	14	34/34	21,5/21,5	16x1/16x1
0582004420		15	12	100	10	24/24	17	38,5/38,5	24,5/24,5	20x1,5/20x1,5
0582004440		15	14	100	12	24/24	17	38,5/38,5	24,5/24,5	20x1,5/20x1,5
0582004610		18	15	100	13	30/30	22	42/42	26,5/26,5	24x1,5/24x1,5
0582004620		18	16	100	14	30/30	22	42/42	26/26,5	24x1,5/24x1,5
0582004755		22	18	64	16	32/32	27	49,5/49,5	30,5/30,5	28x1,5/28x1,5
0582004119		6	6.35	200	4.5	12/12	9	24/24	16/16	10x1/10x1
0582004175		10	6	160	4.5	17/12	14	34/31.5	21.5/23	16x1/10x1
0582004197		10	9.52	160	8	17/17	12	32/32	20,5/20,5	14x1/14x1
0582004215		12	6	160	4.5	19/12	14	34/31.5	21.5/23	16x1/10x1
0582004427		15	12.7	100	11	24/24	17	38,5/38,5	24,5/24,5	20x1,5/20x1,5
0582004435		15	13.5	100	12	24/24	17	38,5/38,5	24,5/24,5	20x1,5/20x1,5
0582004632		18	17.2	100	15	30/30	22	42/42	26,5/26,5	24x1,5/24x1,5
0582004785		22	21.3	64	19	32/32	27	49,5/49,5	30,5/30,5	24x1,5/28x1,5

Specifikationer


Artikel nummer	0582004060
VVS-nummer
d	5
d2	3
bar	250
e	2.5
SW1/SW2	10/10
SW3	9
L1/L2	22/22
z1/z2	16/16
M1/M2	8x1/8x1


Artikel nummer	0582004110
VVS-nummer
d	6
d2	4
bar	200
e	3.5
SW1/SW2	12/12
SW3	9
L1/L2	24/24
z1/z2	16/16
M1/M2	10x1/10x1


Artikel nummer	0582004117
VVS-nummer
d	6
d2	5
bar	200
e	4
SW1/SW2	12/12
SW3	9
L1/L2	24/24
z1/z2	16/16
M1/M2	10x1/10x1


Artikel nummer	0582004140
VVS-nummer
d	8
d2	6
bar	200
e	4.5
SW1/SW2	14/14
SW3	10
L1/L2	26,5/26,5
z1/z2	18/18
M1/M2	10x1/12x1


Artikel nummer	0582004190
VVS-nummer
d	10
d2	8
bar	160
e	6.5
SW1/SW2	17/17
SW3	12
L1/L2	32/32
z1/z2	21/21
M1/M2	14x1/14x1


Artikel nummer	0582004240
VVS-nummer
d	12
d2	10
bar	160
e	8.5
SW1/SW2	19/19
SW3	14
L1/L2	34/34
z1/z2	21,5/21,5
M1/M2	16x1/16x1


Artikel nummer	0582004420
VVS-nummer
d	15
d2	12
bar	100
e	10
SW1/SW2	24/24
SW3	17
L1/L2	38,5/38,5
z1/z2	24,5/24,5
M1/M2	20x1,5/20x1,5


Artikel nummer	0582004440
VVS-nummer
d	15
d2	14
bar	100
e	12
SW1/SW2	24/24
SW3	17
L1/L2	38,5/38,5
z1/z2	24,5/24,5
M1/M2	20x1,5/20x1,5


Artikel nummer	0582004610
VVS-nummer
d	18
d2	15
bar	100
e	13
SW1/SW2	30/30
SW3	22
L1/L2	42/42
z1/z2	26,5/26,5
M1/M2	24x1,5/24x1,5


Artikel nummer	0582004620
VVS-nummer
d	18
d2	16
bar	100
e	14
SW1/SW2	30/30
SW3	22
L1/L2	42/42
z1/z2	26/26,5
M1/M2	24x1,5/24x1,5


Artikel nummer	0582004755
VVS-nummer
d	22
d2	18
bar	64
e	16
SW1/SW2	32/32
SW3	27
L1/L2	49,5/49,5
z1/z2	30,5/30,5
M1/M2	28x1,5/28x1,5


Artikel nummer	0582004119
VVS-nummer
d	6
d2	6.35
bar	200
e	4.5
SW1/SW2	12/12
SW3	9
L1/L2	24/24
z1/z2	16/16
M1/M2	10x1/10x1


Artikel nummer	0582004175
VVS-nummer
d	10
d2	6
bar	160
e	4.5
SW1/SW2	17/12
SW3	14
L1/L2	34/31.5
z1/z2	21.5/23
M1/M2	16x1/10x1


Artikel nummer	0582004197
VVS-nummer
d	10
d2	9.52
bar	160
e	8
SW1/SW2	17/17
SW3	12
L1/L2	32/32
z1/z2	20,5/20,5
M1/M2	14x1/14x1


Artikel nummer	0582004215
VVS-nummer
d	12
d2	6
bar	160
e	4.5
SW1/SW2	19/12
SW3	14
L1/L2	34/31.5
z1/z2	21.5/23
M1/M2	16x1/10x1


Artikel nummer	0582004427
VVS-nummer
d	15
d2	12.7
bar	100
e	11
SW1/SW2	24/24
SW3	17
L1/L2	38,5/38,5
z1/z2	24,5/24,5
M1/M2	20x1,5/20x1,5


Artikel nummer	0582004435
VVS-nummer
d	15
d2	13.5
bar	100
e	12
SW1/SW2	24/24
SW3	17
L1/L2	38,5/38,5
z1/z2	24,5/24,5
M1/M2	20x1,5/20x1,5


Artikel nummer	0582004632
VVS-nummer
d	18
d2	17.2
bar	100
e	15
SW1/SW2	30/30
SW3	22
L1/L2	42/42
z1/z2	26,5/26,5
M1/M2	24x1,5/24x1,5


Artikel nummer	0582004785
VVS-nummer
d	22
d2	21.3
bar	64
e	19
SW1/SW2	32/32
SW3	27
L1/L2	49,5/49,5
z1/z2	30,5/30,5
M1/M2	24x1,5/28x1,5

Dokument

Datablad
