SO 52221

Syrefast Unionskobling 90°, cylindrisk indv, gevind, reduceret

Syrefast Unionskobling
Vinkel 90°
G = Cylindrisk indvendigt gevind
AISI316Ti, 1.4571
* med reduceret klemmering

Modeller

Vis alle mål +

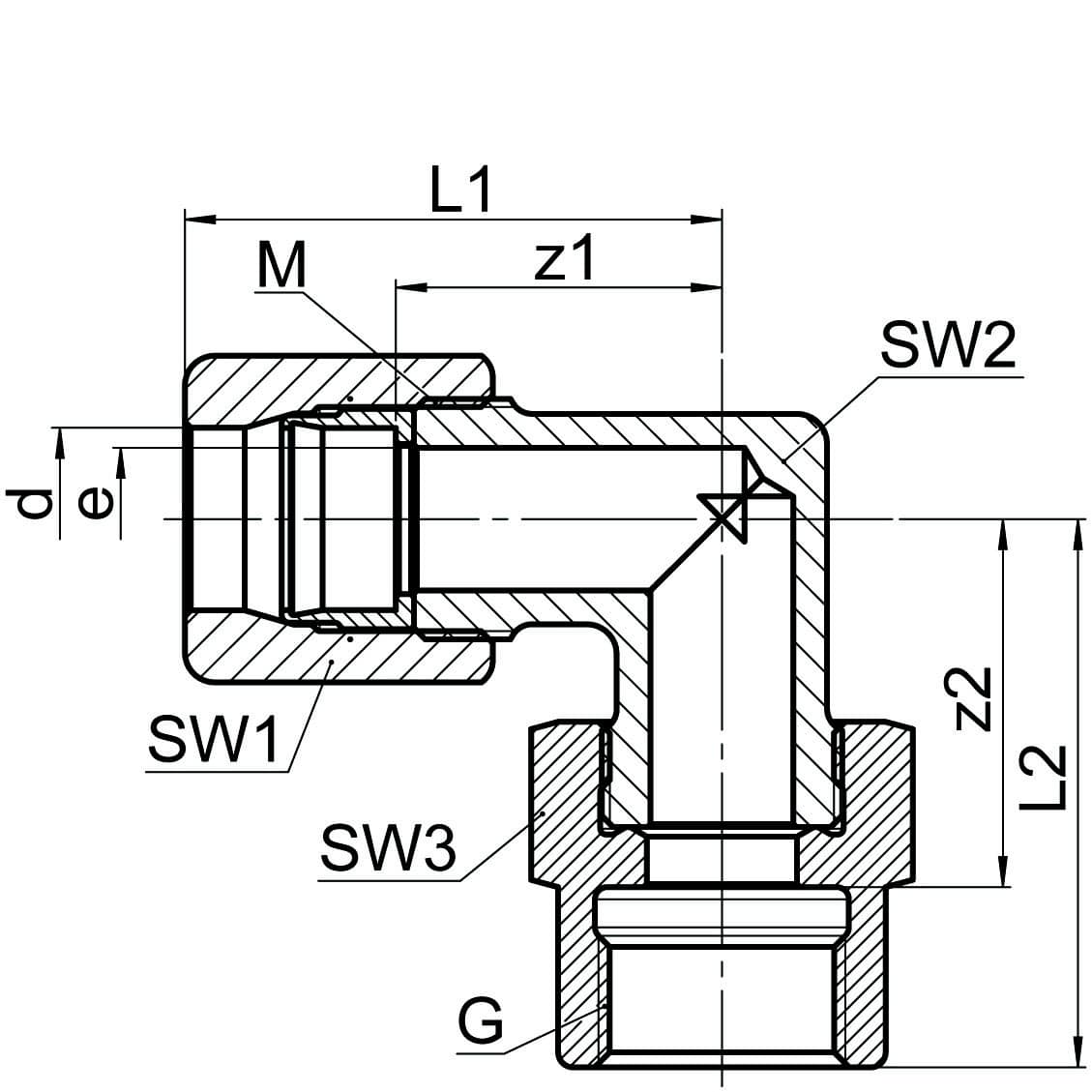

Artikel nummer	VVS-nummer	d	G	bar	M	e	SW1/SW2	SW3	L1	L2	z1/z2	Filer
0582201060		4	1/8	200	10 x 1	3.5	12/9	14	24	29	16/19
0582201065		4	1/4	200	10 x 1	3.5	12/9	17	24	30	16/19
0582201082		5	1/8	200	10 x 1	4	12/9	14	24	29	16/19
0582201100		6	1/8	200	10 x 1	4.5	12/9	14	24	29	16/19
0582201110		6	1/4	200	10 x 1	4.5	12/9	17	24	30	16/19
0582201120		6	3/8	200	10 x 1	4.5	12/9	22	24	31	16/19
0582201160		8	1/8	200	12 x 1	6.5	14/10	17	26.5	31	18/21
0582201170		8	1/4	200	12 x 1	6.5	14/10	17	26.5	33	18/22
0582201180		8	3/8	200	12 x 1	6.5	14/10	22	26.5	35	20/23
0582201270		10	1/4	160	14 x 1	8.5	17/12	17	32	34.5	20,5/23,5
0582201280		10	3/8	160	14 x 1	8.5	17/12	22	32	35.5	20,5/23,5
0582201380		12	1/4	160	16 x 1	8.5	19/14	19	34	35.5	21,5/24,5
0582201390		12	3/8	160	16 x 1	9.5	19/14	22	34	36.5	21,5/24,5
0582201400		12	1/2	160	16 x 1	10	19/14	27	34	40	23/26
0582201528		15	1/4	100	20 x 1,5	13	24/17	24	38.5	35.5	24,5/26,5
0582201532		15	3/8	100	20 x 1,5	13	24/17	24	38.5	40.5	24,5/28,5
0582201534		15	1/2	100	20 x 1,5	13	24/17	27	38.5	42	24,5/28
0582201566		16	1/2	100	24 x 1,5	14	30/22	30	42	45	26,5/31
0582201646		18	1/2	100	24 x 1,5	15	30/22	30	42	45	26,5/31
0582201135		6.35	1/8	200	10 x 1	4.5	12/9	14	24	29	16/19
0582201230		9.52	1/4	160	14 x 1	8	17/12	17	32	35.5	20,5/23,5
0582201235		9.52	3/8	160	14 x 1	8	17/12	22	32	35.5	20,5/23,5
0582201616		17.2	1/2	100	24 x 1,5	15	30/22	30	42	45	26,5/31

Specifikationer


Artikel nummer	0582201060
VVS-nummer
d	4
G	1/8
bar	200
M	10 x 1
e	3.5
SW1/SW2	12/9
SW3	14
L1	24
L2	29
z1/z2	16/19


Artikel nummer	0582201065
VVS-nummer
d	4
G	1/4
bar	200
M	10 x 1
e	3.5
SW1/SW2	12/9
SW3	17
L1	24
L2	30
z1/z2	16/19


Artikel nummer	0582201082
VVS-nummer
d	5
G	1/8
bar	200
M	10 x 1
e	4
SW1/SW2	12/9
SW3	14
L1	24
L2	29
z1/z2	16/19


Artikel nummer	0582201100
VVS-nummer
d	6
G	1/8
bar	200
M	10 x 1
e	4.5
SW1/SW2	12/9
SW3	14
L1	24
L2	29
z1/z2	16/19


Artikel nummer	0582201110
VVS-nummer
d	6
G	1/4
bar	200
M	10 x 1
e	4.5
SW1/SW2	12/9
SW3	17
L1	24
L2	30
z1/z2	16/19


Artikel nummer	0582201120
VVS-nummer
d	6
G	3/8
bar	200
M	10 x 1
e	4.5
SW1/SW2	12/9
SW3	22
L1	24
L2	31
z1/z2	16/19


Artikel nummer	0582201160
VVS-nummer
d	8
G	1/8
bar	200
M	12 x 1
e	6.5
SW1/SW2	14/10
SW3	17
L1	26.5
L2	31
z1/z2	18/21


Artikel nummer	0582201170
VVS-nummer
d	8
G	1/4
bar	200
M	12 x 1
e	6.5
SW1/SW2	14/10
SW3	17
L1	26.5
L2	33
z1/z2	18/22


Artikel nummer	0582201180
VVS-nummer
d	8
G	3/8
bar	200
M	12 x 1
e	6.5
SW1/SW2	14/10
SW3	22
L1	26.5
L2	35
z1/z2	20/23


Artikel nummer	0582201270
VVS-nummer
d	10
G	1/4
bar	160
M	14 x 1
e	8.5
SW1/SW2	17/12
SW3	17
L1	32
L2	34.5
z1/z2	20,5/23,5


Artikel nummer	0582201280
VVS-nummer
d	10
G	3/8
bar	160
M	14 x 1
e	8.5
SW1/SW2	17/12
SW3	22
L1	32
L2	35.5
z1/z2	20,5/23,5


Artikel nummer	0582201380
VVS-nummer
d	12
G	1/4
bar	160
M	16 x 1
e	8.5
SW1/SW2	19/14
SW3	19
L1	34
L2	35.5
z1/z2	21,5/24,5


Artikel nummer	0582201390
VVS-nummer
d	12
G	3/8
bar	160
M	16 x 1
e	9.5
SW1/SW2	19/14
SW3	22
L1	34
L2	36.5
z1/z2	21,5/24,5


Artikel nummer	0582201400
VVS-nummer
d	12
G	1/2
bar	160
M	16 x 1
e	10
SW1/SW2	19/14
SW3	27
L1	34
L2	40
z1/z2	23/26


Artikel nummer	0582201528
VVS-nummer
d	15
G	1/4
bar	100
M	20 x 1,5
e	13
SW1/SW2	24/17
SW3	24
L1	38.5
L2	35.5
z1/z2	24,5/26,5


Artikel nummer	0582201532
VVS-nummer
d	15
G	3/8
bar	100
M	20 x 1,5
e	13
SW1/SW2	24/17
SW3	24
L1	38.5
L2	40.5
z1/z2	24,5/28,5


Artikel nummer	0582201534
VVS-nummer
d	15
G	1/2
bar	100
M	20 x 1,5
e	13
SW1/SW2	24/17
SW3	27
L1	38.5
L2	42
z1/z2	24,5/28


Artikel nummer	0582201566
VVS-nummer
d	16
G	1/2
bar	100
M	24 x 1,5
e	14
SW1/SW2	30/22
SW3	30
L1	42
L2	45
z1/z2	26,5/31


Artikel nummer	0582201646
VVS-nummer
d	18
G	1/2
bar	100
M	24 x 1,5
e	15
SW1/SW2	30/22
SW3	30
L1	42
L2	45
z1/z2	26,5/31


Artikel nummer	0582201135
VVS-nummer
d	6.35
G	1/8
bar	200
M	10 x 1
e	4.5
SW1/SW2	12/9
SW3	14
L1	24
L2	29
z1/z2	16/19


Artikel nummer	0582201230
VVS-nummer
d	9.52
G	1/4
bar	160
M	14 x 1
e	8
SW1/SW2	17/12
SW3	17
L1	32
L2	35.5
z1/z2	20,5/23,5


Artikel nummer	0582201235
VVS-nummer
d	9.52
G	3/8
bar	160
M	14 x 1
e	8
SW1/SW2	17/12
SW3	22
L1	32
L2	35.5
z1/z2	20,5/23,5


Artikel nummer	0582201616
VVS-nummer
d	17.2
G	1/2
bar	100
M	24 x 1,5
e	15
SW1/SW2	30/22
SW3	30
L1	42
L2	45
z1/z2	26,5/31
