SO 52421

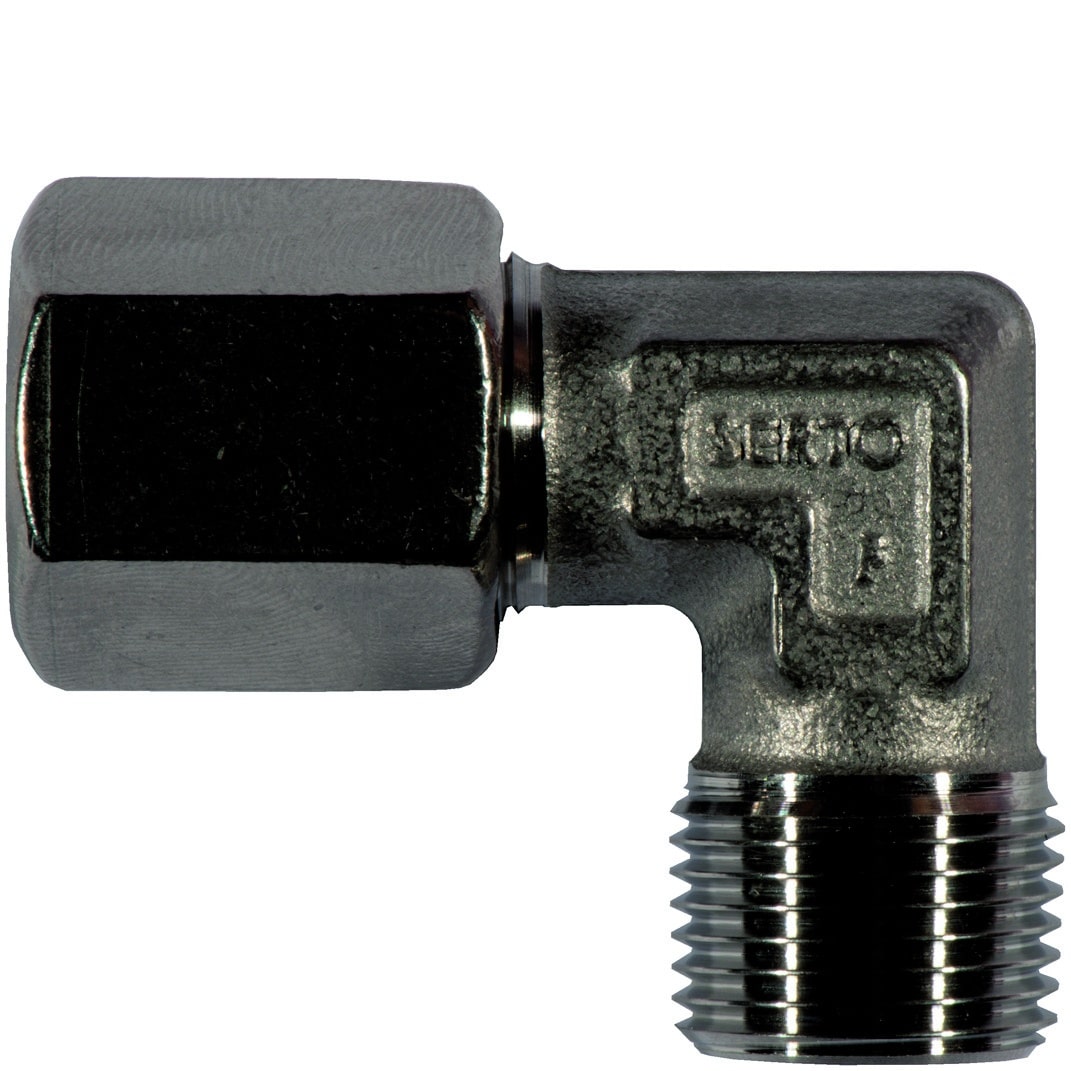

Syrefast Unionskobling 90°, konisk udv, gevind

Syrefast Unionskobling
Vinkel 90°
R = Konisk udvendigt gevind
AISI316Ti, 1.4571
Fås også med NPT-gevind

Modeller

Vis alle mål +

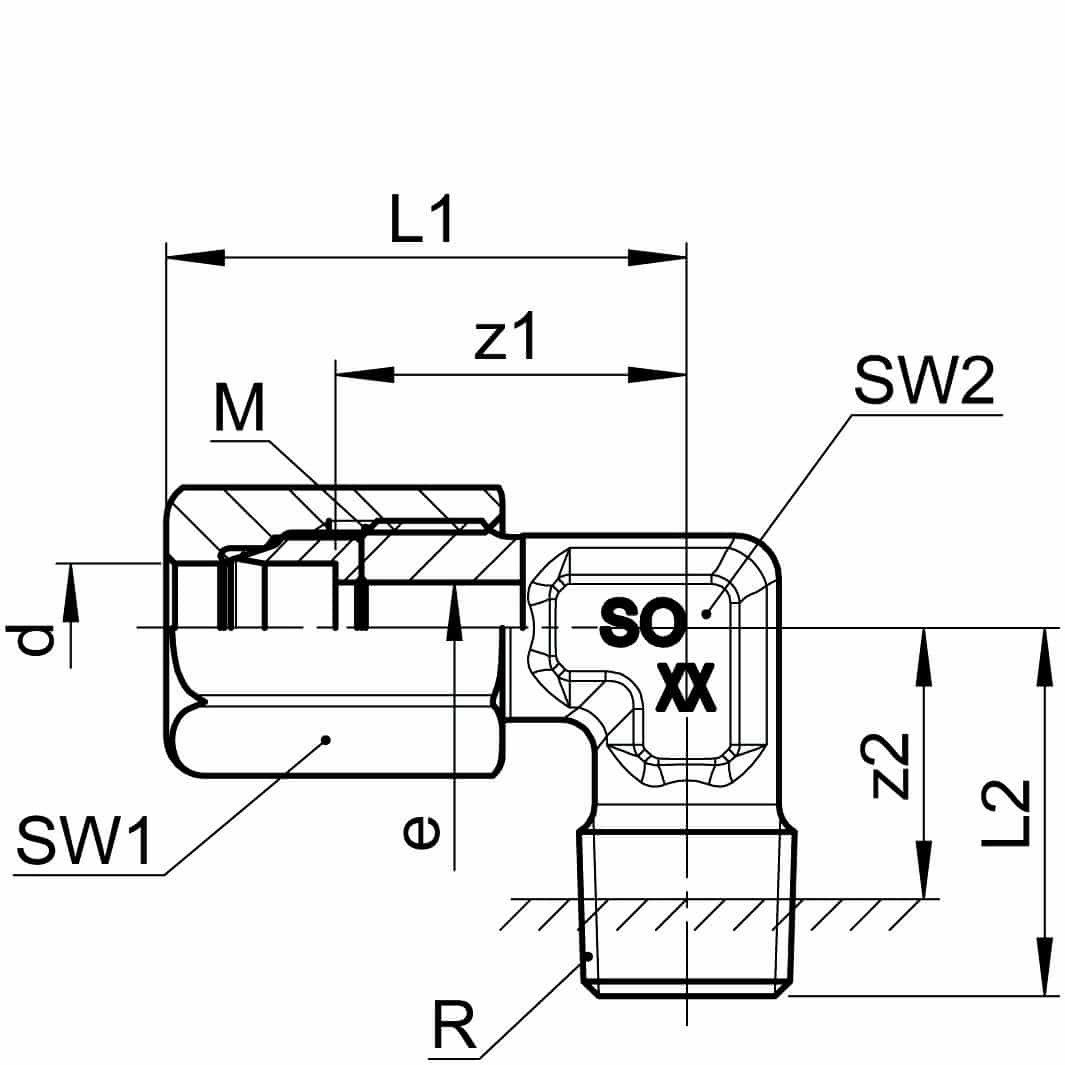

Artikel nummer	VVS-nummer	d	R	bar	M	e	SW1/SW2	z1/z2	L1/L2	L2	z1	Filer
0582401020		2	1/8	250	8 x 1	1.5	10/9	16/13	21,5/17
0582401040		3	1/8	250	8 x 1	2.5	10/9	16/13	22/17
0582401060		4	1/8	250	8 x 1	3.5	10/9	16/13	21,5/17
0582401082		5	1/8	250	8 x 1	3.5	10/9	16/13	22/17
0582401100		6	1/8	200	10 x 1	4.5	12/9	16/13	24/17
0582401110		6	1/4	200	10 x 1	4.5	12/10	18/18,5	26/22,5
0582401160		8	1/8	200	12 x 1	6	14/10	18/13,5	26,5/18
0582401170		8	1/4	200	12 x 1	6.5	14/10	18/18,5	26,5/22,5
0582401180		8	3/8	200	12 x 1	6.5	14/14	22/19,5	30,5/26
0582401270		10	1/4	160	14 x 1	8.5	17/12	20,5/19	32/25
0582401280		10	3/8	160	16 x 1	8.5	19/14	21,5/19,5	34/26
0582401380		12	1/4	160	16 x 1	8.5	19/14	21,5/19	33,5/25,4
0582401390		12	3/8	160	16 x 1	10	19/14	21,5/19,5	33,5/26
0582401400		12	1/2	100	20 x 1,5	10	24/17	24/21,5	38/29,5
0582401504		14	1/2	100	20 x 1,5	12	24/17	24,5/21,5	38,5/29,5
0582401534		15	1/2	100	20 x 1,5	13	24/17	24,5/21,5	38,5/29,5
0582401646		18	1/2	100	24 x 1,5	15	30/24	33,5/27	49/35
0582401768		22	3/4	64	28 x 1,5	19	32/27	37,5/35,5	56,5/45
0582401850		28	1	40	36 x 2	24	41/36	38/29	57,5/45
0582401135		6.35	1/8	200	10 x 1	4.5	12/9	16/13	24/17
0582401140		6.35	1/4	200	12 x 1	4.5	14/10	18/18,5	26,5/22,5
0582401230		9.52	1/4	160	14 x 1	8	17/12	20,5/19	32/25
0582401434		12.7	1/2	100	20 x 1,5	11	24/17	24,5/21,5	38/29,5
0582401474		13.5	1/2	100	20 x 1,5	12	24/17	24,5/21,5	38,5/29,5

Specifikationer


Artikel nummer	0582401020
VVS-nummer
d	2
R	1/8
bar	250
M	8 x 1
e	1.5
SW1/SW2	10/9
z1/z2	16/13
L1/L2	21,5/17


Artikel nummer	0582401040
VVS-nummer
d	3
R	1/8
bar	250
M	8 x 1
e	2.5
SW1/SW2	10/9
z1/z2	16/13
L1/L2	22/17


Artikel nummer	0582401060
VVS-nummer
d	4
R	1/8
bar	250
M	8 x 1
e	3.5
SW1/SW2	10/9
z1/z2	16/13
L1/L2	21,5/17


Artikel nummer	0582401082
VVS-nummer
d	5
R	1/8
bar	250
M	8 x 1
e	3.5
SW1/SW2	10/9
z1/z2	16/13
L1/L2	22/17


Artikel nummer	0582401100
VVS-nummer
d	6
R	1/8
bar	200
M	10 x 1
e	4.5
SW1/SW2	12/9
z1/z2	16/13
L1/L2	24/17


Artikel nummer	0582401110
VVS-nummer
d	6
R	1/4
bar	200
M	10 x 1
e	4.5
SW1/SW2	12/10
z1/z2	18/18,5
L1/L2	26/22,5


Artikel nummer	0582401160
VVS-nummer
d	8
R	1/8
bar	200
M	12 x 1
e	6
SW1/SW2	14/10
z1/z2	18/13,5
L1/L2	26,5/18


Artikel nummer	0582401170
VVS-nummer
d	8
R	1/4
bar	200
M	12 x 1
e	6.5
SW1/SW2	14/10
z1/z2	18/18,5
L1/L2	26,5/22,5


Artikel nummer	0582401180
VVS-nummer
d	8
R	3/8
bar	200
M	12 x 1
e	6.5
SW1/SW2	14/14
z1/z2	22/19,5
L1/L2	30,5/26


Artikel nummer	0582401270
VVS-nummer
d	10
R	1/4
bar	160
M	14 x 1
e	8.5
SW1/SW2	17/12
z1/z2	20,5/19
L1/L2	32/25


Artikel nummer	0582401280
VVS-nummer
d	10
R	3/8
bar	160
M	16 x 1
e	8.5
SW1/SW2	19/14
z1/z2	21,5/19,5
L1/L2	34/26


Artikel nummer	0582401380
VVS-nummer
d	12
R	1/4
bar	160
M	16 x 1
e	8.5
SW1/SW2	19/14
z1/z2	21,5/19
L1/L2	33,5/25,4


Artikel nummer	0582401390
VVS-nummer
d	12
R	3/8
bar	160
M	16 x 1
e	10
SW1/SW2	19/14
z1/z2	21,5/19,5
L1/L2	33,5/26


Artikel nummer	0582401400
VVS-nummer
d	12
R	1/2
bar	100
M	20 x 1,5
e	10
SW1/SW2	24/17
z1/z2	24/21,5
L1/L2	38/29,5


Artikel nummer	0582401504
VVS-nummer
d	14
R	1/2
bar	100
M	20 x 1,5
e	12
SW1/SW2	24/17
z1/z2	24,5/21,5
L1/L2	38,5/29,5


Artikel nummer	0582401534
VVS-nummer
d	15
R	1/2
bar	100
M	20 x 1,5
e	13
SW1/SW2	24/17
z1/z2	24,5/21,5
L1/L2	38,5/29,5


Artikel nummer	0582401646
VVS-nummer
d	18
R	1/2
bar	100
M	24 x 1,5
e	15
SW1/SW2	30/24
z1/z2	33,5/27
L1/L2	49/35


Artikel nummer	0582401768
VVS-nummer
d	22
R	3/4
bar	64
M	28 x 1,5
e	19
SW1/SW2	32/27
z1/z2	37,5/35,5
L1/L2	56,5/45


Artikel nummer	0582401850
VVS-nummer
d	28
R	1
bar	40
M	36 x 2
e	24
SW1/SW2	41/36
z1/z2	38/29
L1/L2	57,5/45


Artikel nummer	0582401135
VVS-nummer
d	6.35
R	1/8
bar	200
M	10 x 1
e	4.5
SW1/SW2	12/9
z1/z2	16/13
L1/L2	24/17


Artikel nummer	0582401140
VVS-nummer
d	6.35
R	1/4
bar	200
M	12 x 1
e	4.5
SW1/SW2	14/10
z1/z2	18/18,5
L1/L2	26,5/22,5


Artikel nummer	0582401230
VVS-nummer
d	9.52
R	1/4
bar	160
M	14 x 1
e	8
SW1/SW2	17/12
z1/z2	20,5/19
L1/L2	32/25


Artikel nummer	0582401434
VVS-nummer
d	12.7
R	1/2
bar	100
M	20 x 1,5
e	11
SW1/SW2	24/17
z1/z2	24,5/21,5
L1/L2	38/29,5


Artikel nummer	0582401474
VVS-nummer
d	13.5
R	1/2
bar	100
M	20 x 1,5
e	12
SW1/SW2	24/17
z1/z2	24,5/21,5
L1/L2	38,5/29,5
