SO NV 51A21E

Syrefast Reguleringsventil 90°

Syrefast Reguleringsventil
Vinkel 90°
AISI316Ti, 1.4571

Modeller
Dokument

Modeller

Vis alle mål +

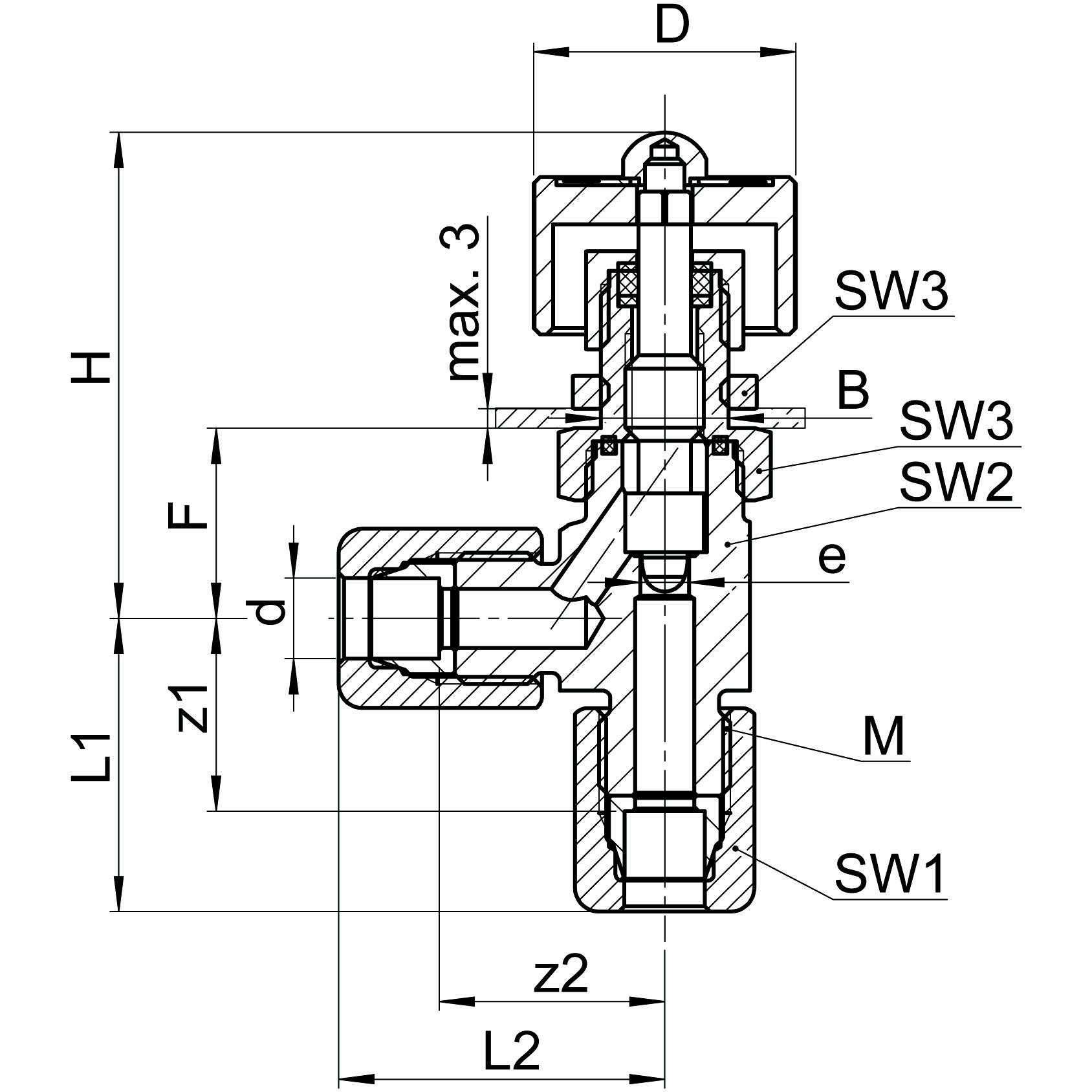

Artikel nummer	VVS-nummer	d	bar	H	F	M	SW1/SW2	SW3	z1/z2	L1/L2	e	Filer
0680020020		2	100	36	14.5	6 x 0,75	12/14	14	14	18,5/13,5	2.2
0680020030		3	100	36	14.5	6 x 0,75	12/14	14	14	20/15	2.2
0680020040		4	100	36	14.5	10 x 1	12/14	14	14	22,5/25	3.5
0680020050		5	100	36	14.5	10 x 1	12/14	14	14	22,5/25	3.5
0680020060		6	100	36	14.5	10 x 1	12/14	14	14	22,5/25	3.5
0680020063		6.35	100	36	14.5	10 x 1	12/14	14	14	22,5/25	3.5
0680020080		8	64	51	21.5	14 x 1	17/22	22	22	28,5/35	6.5
0680020095		9.52	64	51	21.5	14 x 1	17/22	22	22	28/34,5	7
0680020100		10	64	51	21.5	14 x 1	17/22	22	22	28,5/35	7
0680020120		12	64	51	21.5	16 x 1	19/22	22	22	30,5/36	7
0680020127		12.7	39	55	21.5	35.5	19/24	22	22	39/35,5	7
0680020150		15	64	55	21.5	20 x 1,5	24/24	24	24	39/35,5	7

Dokument

Datablad
