T4-PP-HP11-3

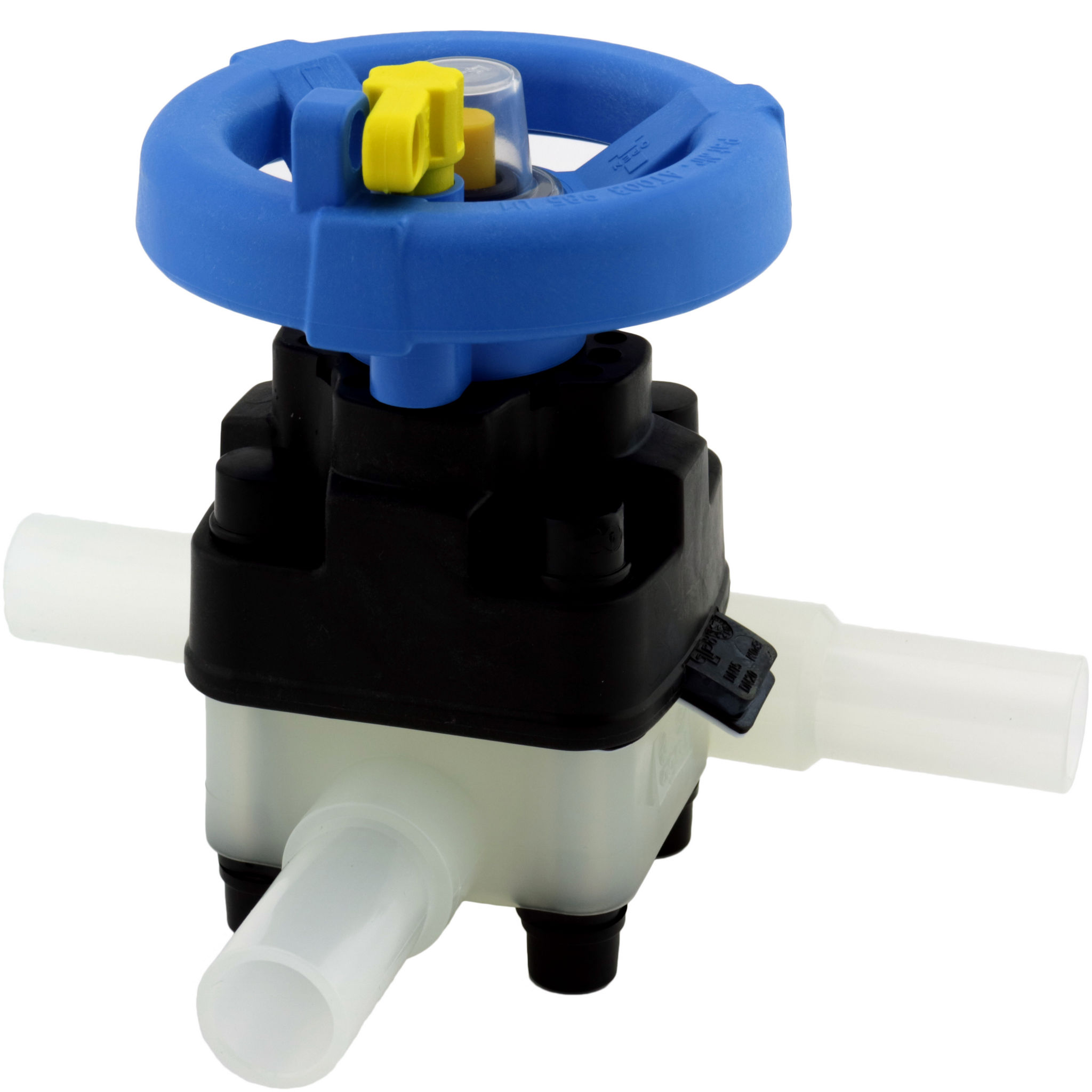

PP-R High Purity 3-vejs Membranventil udvendig svejsning SDR11 PN10

PP-R High Purity T4 3-vejs Membranventil med låsebart håndtag (zero deadleg)
Med udv. svejseender for stuk- og IR/BCF-svejsning
Fås også som pneumatiske enkeltvirkende (NC, NO) og dobbeltvirkende (DA)
Nyt design med højere Kv-værdi
PN10
E=EPDM
P=PTFE (OBS: O-ring i unionen i FPM)
V=FPM

Modeller

Vis alle mål +

Artikel nummer	VVS-nummer	da(OD)	da1(OD1)	s	L	L1	L2	L3	L4	s1	d	h	t	Filer
T4DM-HP11-P-020-020	065582520	20	20	1,9	164	36	36	112	107	1.9	85	16.2	17
T4DM-HP11-P-025-020	065582524	25	20	2.3	164	36	36	115.5	107	1.9	85	16.2	17
T4DM-HP11-P-025-025	065582525	25	25	2.3	164	36	36	115.5	107	2.3	85	16.2	17
T4DM-HP11-P-032-020	065582530	32	20	2.9	164	36	36	122	107	1.9	85	19	17
T4DM-HP11-P-032-025	065582531	32	25	2.9	164	36	36	122	107	2.3	85	19	17
T4DM-HP11-P-032-032	065582532	32	32	2.9	164	36	36	122	107	2.9	85	19	17
T4DM-HP11-P-040-020	065582537	40	20	3.7	184	46	36	127	108.9	1.9	85	20	17
T4DM-HP11-P-040-025	065582538	40	25	3.7	184	46	36	127	108.9	2.3	85	20	17
T4DM-HP11-P-040-032	065582539	40	32	3.7	184	46	36	127	113.9	2.9	85	20	17
T4DM-HP11-P-050-020	065582546	50	20	4.6	184	46	36	131.5	111.6	1.9	85	22	17
T4DM-HP11-P-050-032	065582548	50	32	4.6	184	46	36	131.5	116.6	2.9	85	22	17
T4DM-HP11-P-063-032	065582560	63	32	5.8	184	46	36	138	116.6	2.9	85	22	17

Specifikationer


Artikel nummer	T4DM-HP11-P-020-020
VVS-nummer	065582520
da(OD)	20
da1(OD1)	20
s	1,9
L	164
L1	36
L2	36
L3	112
L4	107
s1	1.9
d	85
h	16.2
t	17


Artikel nummer	T4DM-HP11-P-025-020
VVS-nummer	065582524
da(OD)	25
da1(OD1)	20
s	2.3
L	164
L1	36
L2	36
L3	115.5
L4	107
s1	1.9
d	85
h	16.2
t	17


Artikel nummer	T4DM-HP11-P-025-025
VVS-nummer	065582525
da(OD)	25
da1(OD1)	25
s	2.3
L	164
L1	36
L2	36
L3	115.5
L4	107
s1	2.3
d	85
h	16.2
t	17


Artikel nummer	T4DM-HP11-P-032-020
VVS-nummer	065582530
da(OD)	32
da1(OD1)	20
s	2.9
L	164
L1	36
L2	36
L3	122
L4	107
s1	1.9
d	85
h	19
t	17


Artikel nummer	T4DM-HP11-P-032-025
VVS-nummer	065582531
da(OD)	32
da1(OD1)	25
s	2.9
L	164
L1	36
L2	36
L3	122
L4	107
s1	2.3
d	85
h	19
t	17


Artikel nummer	T4DM-HP11-P-032-032
VVS-nummer	065582532
da(OD)	32
da1(OD1)	32
s	2.9
L	164
L1	36
L2	36
L3	122
L4	107
s1	2.9
d	85
h	19
t	17


Artikel nummer	T4DM-HP11-P-040-020
VVS-nummer	065582537
da(OD)	40
da1(OD1)	20
s	3.7
L	184
L1	46
L2	36
L3	127
L4	108.9
s1	1.9
d	85
h	20
t	17


Artikel nummer	T4DM-HP11-P-040-025
VVS-nummer	065582538
da(OD)	40
da1(OD1)	25
s	3.7
L	184
L1	46
L2	36
L3	127
L4	108.9
s1	2.3
d	85
h	20
t	17


Artikel nummer	T4DM-HP11-P-040-032
VVS-nummer	065582539
da(OD)	40
da1(OD1)	32
s	3.7
L	184
L1	46
L2	36
L3	127
L4	113.9
s1	2.9
d	85
h	20
t	17


Artikel nummer	T4DM-HP11-P-050-020
VVS-nummer	065582546
da(OD)	50
da1(OD1)	20
s	4.6
L	184
L1	46
L2	36
L3	131.5
L4	111.6
s1	1.9
d	85
h	22
t	17


Artikel nummer	T4DM-HP11-P-050-032
VVS-nummer	065582548
da(OD)	50
da1(OD1)	32
s	4.6
L	184
L1	46
L2	36
L3	131.5
L4	116.6
s1	2.9
d	85
h	22
t	17


Artikel nummer	T4DM-HP11-P-063-032
VVS-nummer	065582560
da(OD)	63
da1(OD1)	32
s	5.8
L	184
L1	46
L2	36
L3	138
L4	116.6
s1	2.9
d	85
h	22
t	17

Dokument

Datablad
