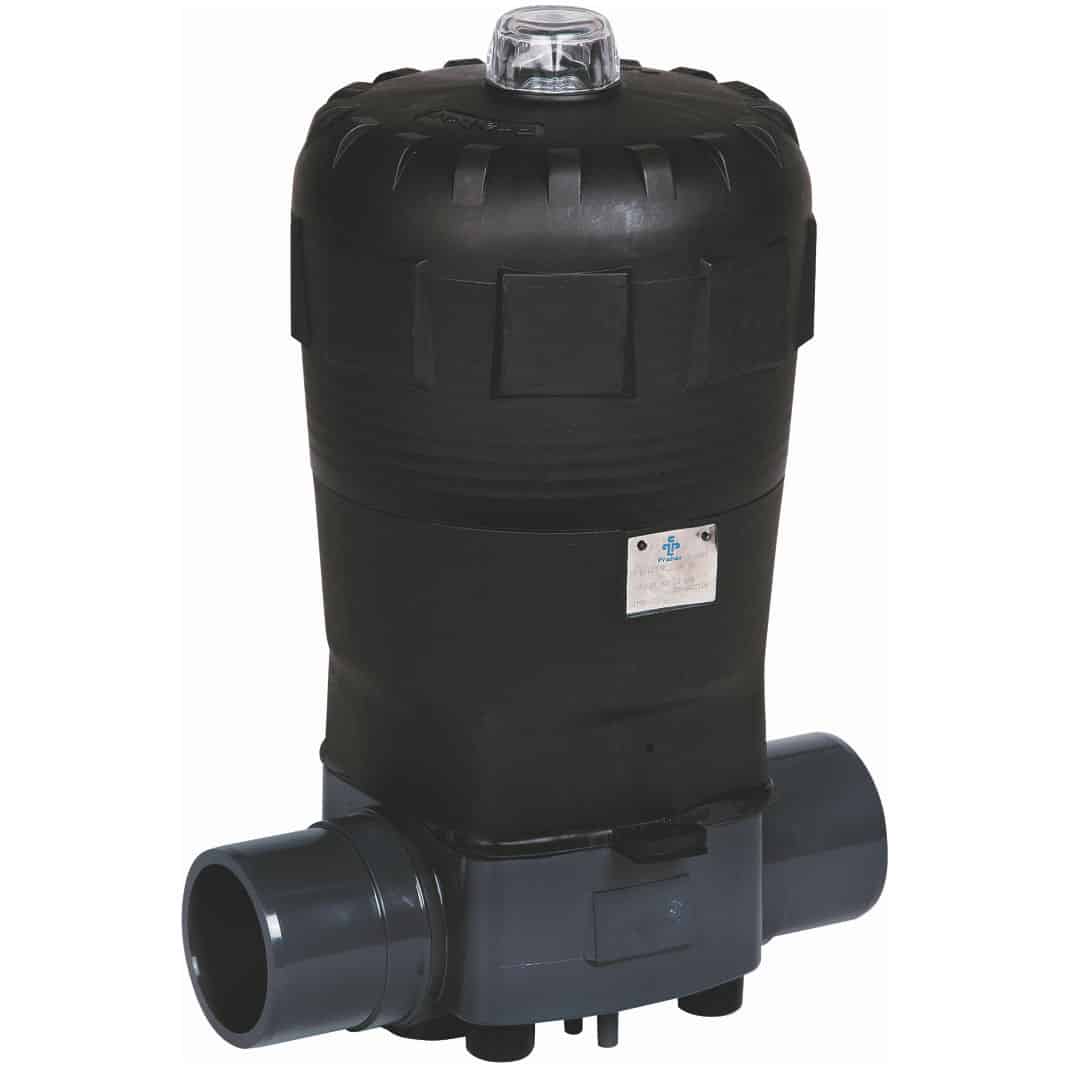

T4DU/NC-P

PVC Membranventil udv. limning, pneumatisk (NC) PTFE

PVC T4 Membranventil
Pneumatisk enkeltvirkende (NC)
For udv. limning
Nyt design med højere Kv-værdi
PN10
P=PTFE (OBS: O-ring i unionen i FPM)

Modeller

Vis alle mål +

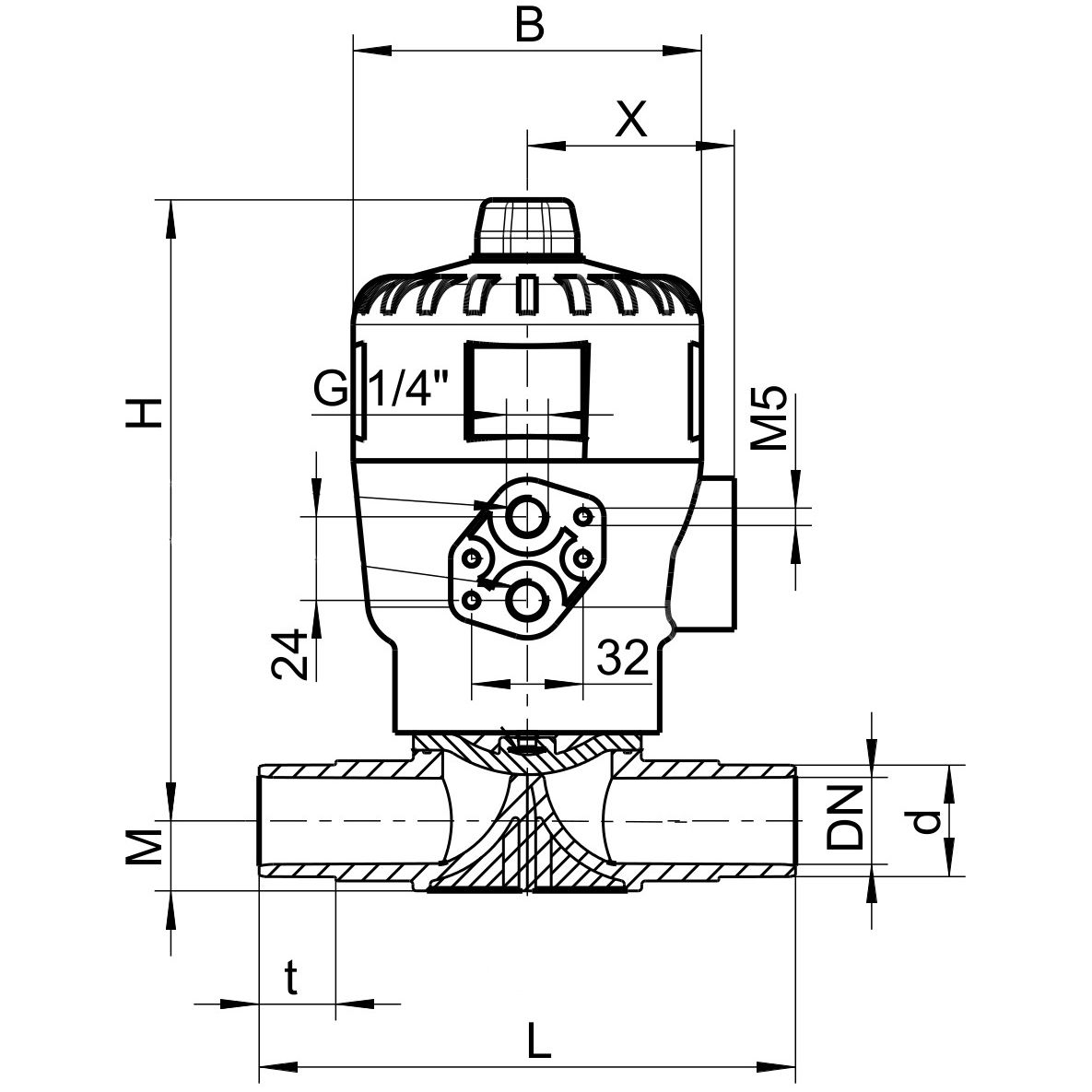

Artikel nummer	VVS-nummer	d	DN	L	t	M	B	H	X	Filer
T4DU/NC-P-020		20	15	124	16	17	80	129.5	52
T4DU/NC-P-025		25	20	144	19	17	80	129.5	52
T4DU/NC-P-032		32	25	154	22	21	100	151	60.5
T4DU/NC-P-040		40	32	174	26	33	160	240	87
T4DU/NC-P-050		50	40	194	31	33	160	240	87
T4DU/NC-P-063		63	50	224	38	40.5	160	240	87

Specifikationer


Artikel nummer	T4DU/NC-P-020
VVS-nummer
d	20
DN	15
L	124
t	16
M	17
B	80
H	129.5
X	52


Artikel nummer	T4DU/NC-P-025
VVS-nummer
d	25
DN	20
L	144
t	19
M	17
B	80
H	129.5
X	52


Artikel nummer	T4DU/NC-P-032
VVS-nummer
d	32
DN	25
L	154
t	22
M	21
B	100
H	151
X	60.5


Artikel nummer	T4DU/NC-P-040
VVS-nummer
d	40
DN	32
L	174
t	26
M	33
B	160
H	240
X	87


Artikel nummer	T4DU/NC-P-050
VVS-nummer
d	50
DN	40
L	194
t	31
M	33
B	160
H	240
X	87


Artikel nummer	T4DU/NC-P-063
VVS-nummer
d	63
DN	50
L	224
t	38
M	40.5
B	160
H	240
X	87

Dokument

Datablad

Tilbehør

M/T4

Membran til membranventil T4
