Hjem / Produkter / PVC-U / PVC-U Ventiler / T4OU/NO-P

T4OU/NO-P

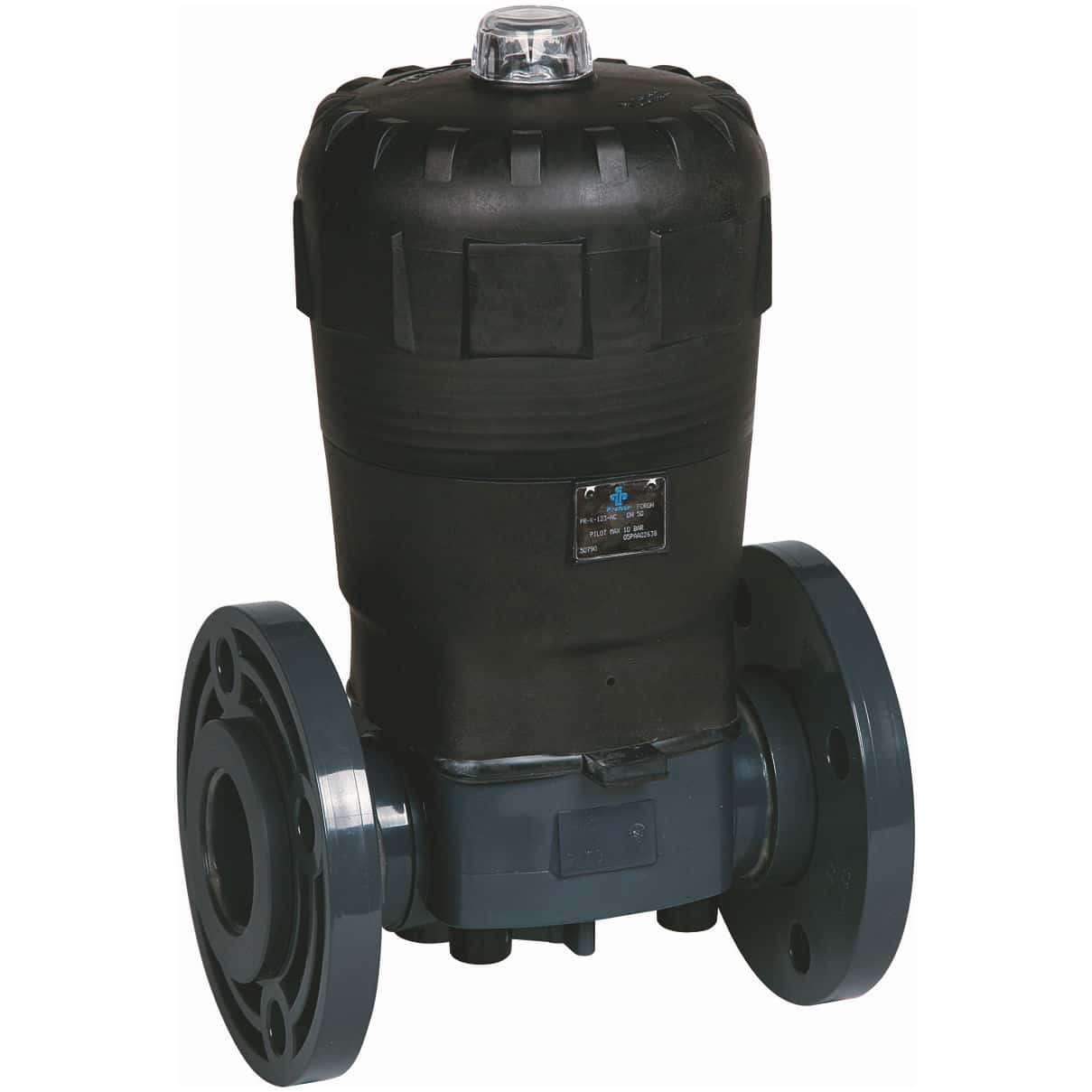

PVC Membranventil flanger pneumatisk (NO) PTFE

PVC T4 Membranventil
Pneumatisk enkeltvirkende (NO)
Med flangetilslutning iht. DIN PN16/10
Nyt design med højere Kv-værdi
PN10
P=PTFE (OBS: O-ring i unionen i FPM)

Modeller

Vis alle mål +

Artikel nummer	VVS-nummer	d	DN	E	L	M	B	H	X	Filer
T4OU/NO-P-020		20	15	97	130	17	80	129.5	52
T4OU/NO-P-025		25	20	105	150	17	80	129.5	52
T4OU/NO-P-032		32	25	125	180	21	100	151	60.5
T4OU/NO-P-040		40	32	140	180	33	160	240	87
T4OU/NO-P-050		50	40	150	200	33	160	240	87
T4OU/NO-P-063		63	50	165	230	40.5	160	240	87

Specifikationer


Artikel nummer	T4OU/NO-P-020
VVS-nummer
d	20
DN	15
E	97
L	130
M	17
B	80
H	129.5
X	52


Artikel nummer	T4OU/NO-P-025
VVS-nummer
d	25
DN	20
E	105
L	150
M	17
B	80
H	129.5
X	52


Artikel nummer	T4OU/NO-P-032
VVS-nummer
d	32
DN	25
E	125
L	180
M	21
B	100
H	151
X	60.5


Artikel nummer	T4OU/NO-P-040
VVS-nummer
d	40
DN	32
E	140
L	180
M	33
B	160
H	240
X	87


Artikel nummer	T4OU/NO-P-050
VVS-nummer
d	50
DN	40
E	150
L	200
M	33
B	160
H	240
X	87


Artikel nummer	T4OU/NO-P-063
VVS-nummer
d	63
DN	50
E	165
L	230
M	40.5
B	160
H	240
X	87

Dokument

Datablad

Tilbehør

M/T4

Membran til membranventil T4
