T4UDM-HP11-P

PP PURAD High Purity membranventil m/union PTFE PN10

PP membranventil m/union PURAD High Purity PTFE PN10
Fjern
Vis alle mål +

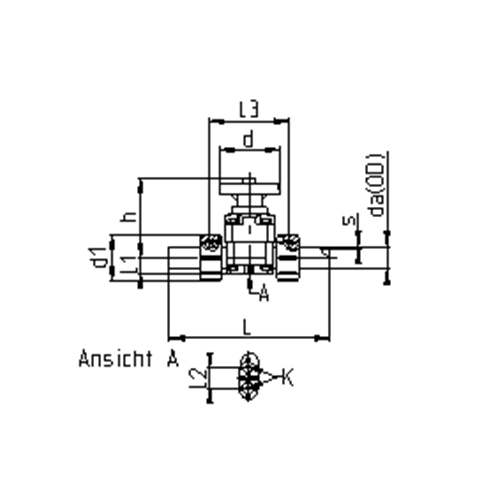

Artikel nummer VVS-nummer da(OD)DNsdd1LL1L2L3hKFiler
T4UDM-HP11-P-020 062298820 20152,58647,519816,524,590100M6
T4UDM-HP11-P-025 062298825 25202.7865822216.524.5108100M6
T4UDM-HP11-P-032 062298832 32252.9866523620.524.5116107M6
T4UDM-HP11-P-040 062298840 40323.71367926025.544134144M8
T4UDM-HP11-P-050 062298850 50404.6136902863244154144M8
T4UDM-HP11-P-063 062298863 63505.813611032238.544184170M8
Artikel nummer T4UDM-HP11-P-020
VVS-nummer 062298820
da(OD) 20
DN 15
s 2,5
d 86
d1 47,5
L 198
L1 16,5
L2 24,5
L3 90
h 100
K M6
Artikel nummer T4UDM-HP11-P-025
VVS-nummer 062298825
da(OD) 25
DN 20
s 2.7
d 86
d1 58
L 222
L1 16.5
L2 24.5
L3 108
h 100
K M6
Artikel nummer T4UDM-HP11-P-032
VVS-nummer 062298832
da(OD) 32
DN 25
s 2.9
d 86
d1 65
L 236
L1 20.5
L2 24.5
L3 116
h 107
K M6
Artikel nummer T4UDM-HP11-P-040
VVS-nummer 062298840
da(OD) 40
DN 32
s 3.7
d 136
d1 79
L 260
L1 25.5
L2 44
L3 134
h 144
K M8
Artikel nummer T4UDM-HP11-P-050
VVS-nummer 062298850
da(OD) 50
DN 40
s 4.6
d 136
d1 90
L 286
L1 32
L2 44
L3 154
h 144
K M8
Artikel nummer T4UDM-HP11-P-063
VVS-nummer 062298863
da(OD) 63
DN 50
s 5.8
d 136
d1 110
L 322
L1 38.5
L2 44
L3 184
h 170
K M8
