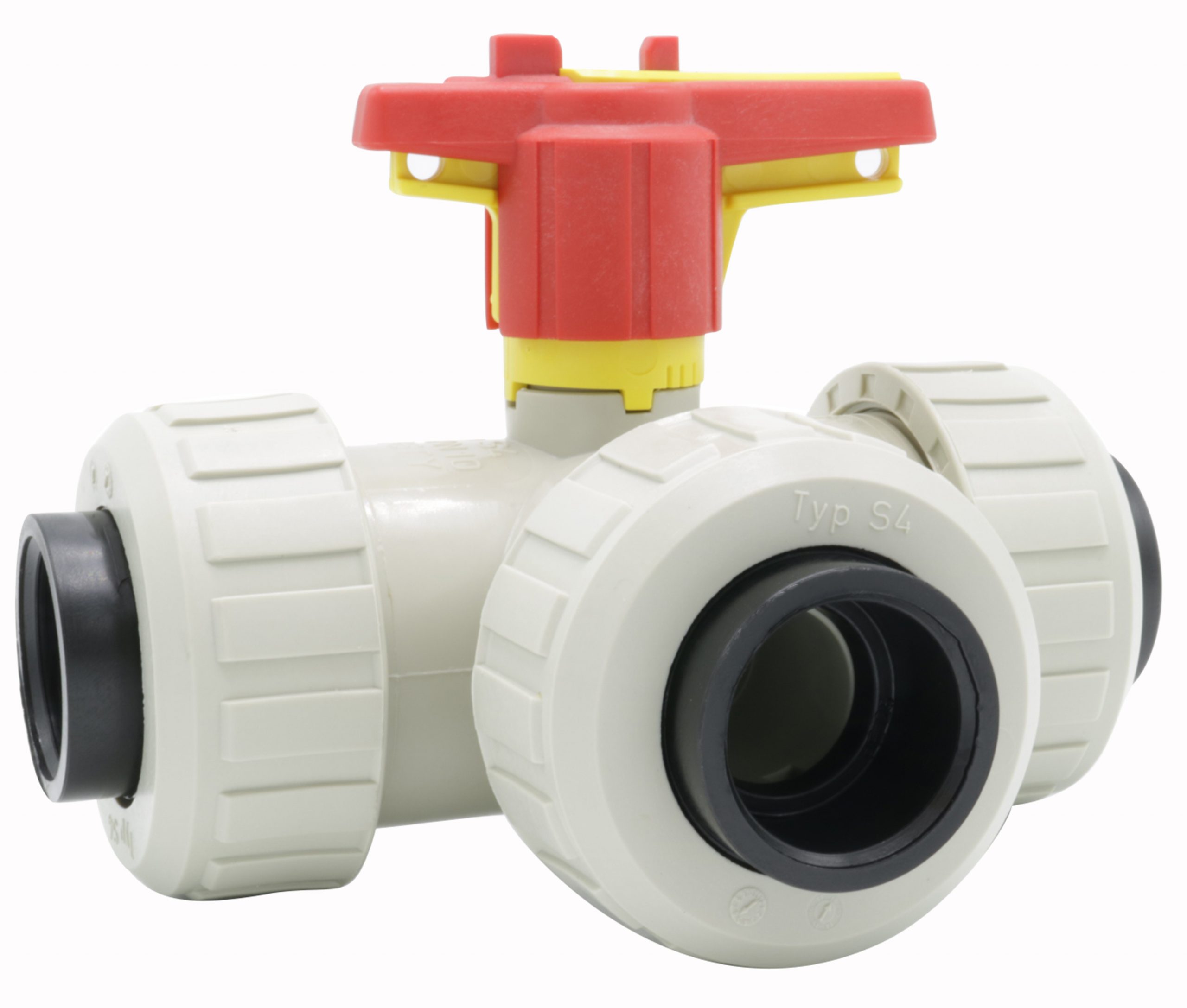

TBVIEM-V

Kugleventil T-boret PN10 indv. svejs

EPDM 3-vejs PE-ender
Håndtaget er udstyret med en sikkerhedslås samt en løkke til "tag" -mærkning / hængelås
Faste sæder, den ene side af ventilen kan fjernes under fuldt tryk.
PN16
FPM

Vis alle mål +

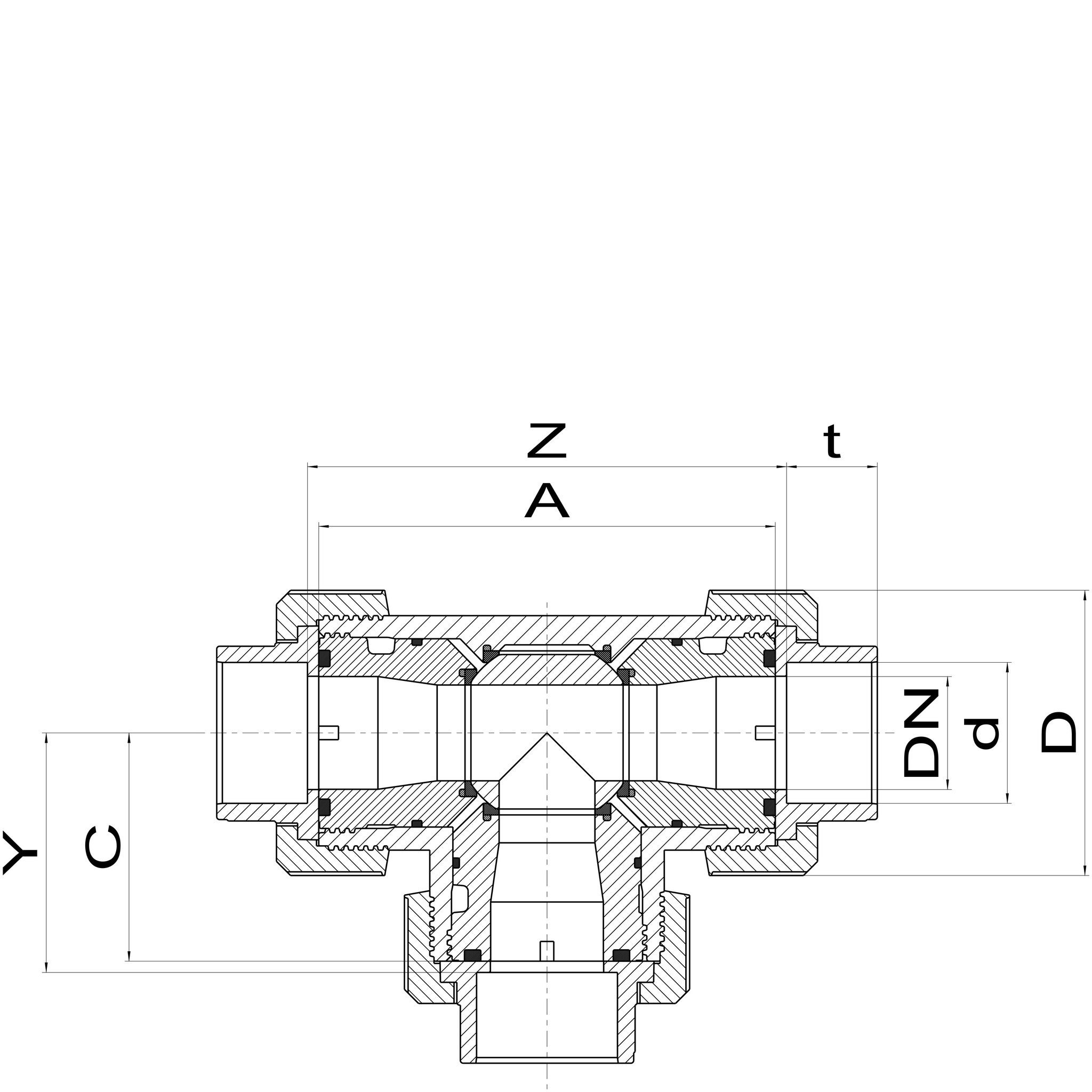

Artikel nummer	d	DN	D	C	Y	Z	A	t
TBVIEM-V-020	20	15	53	50	52.8	105,5-109	100	14,5-16,5
TBVIEM-V-025	25	20	70	60	63	126-129	120	17-20
TBVIEM-V-032	32	25	70	60	63.5	127-130	120	19,5-22,5
TBVIEM-V-040	40	32	101	81	84.5	169-178	162	22-27,5
TBVIEM-V-050	50	40	101	81	85.5	171-181	162	25-31,5
TBVIEM-V-063	63	50	121.5	90.5	96.5	193-206	181	29-38,5

Datablad
