Name: TBVLM-V
SKU: 92643

TBVLM-V

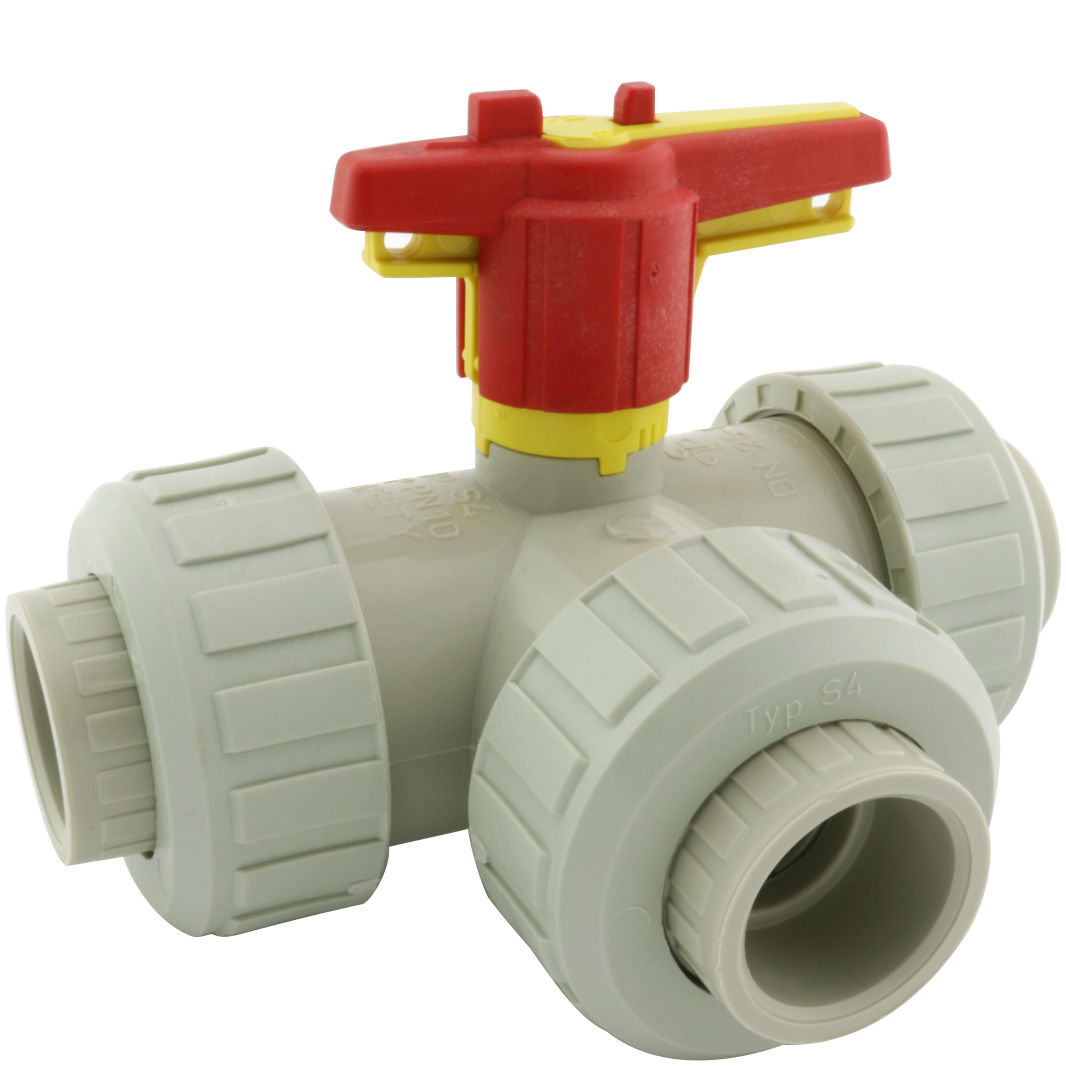

PP 3-vejs Kugleventil indv. svejsning, L-boret DN15-50 FPM

PP TBV kugleventil 3-vejs
Med PP indlægsdele for indv. muffesvejsning
L-boret kugle
Udstyret med sikkerhedshåndtag, samt mulighed for montering af identifikationsskilt.
Faste sæder, en side kan demonteres under fuldt tryk.
PN10
FPM

Vis alle mål +

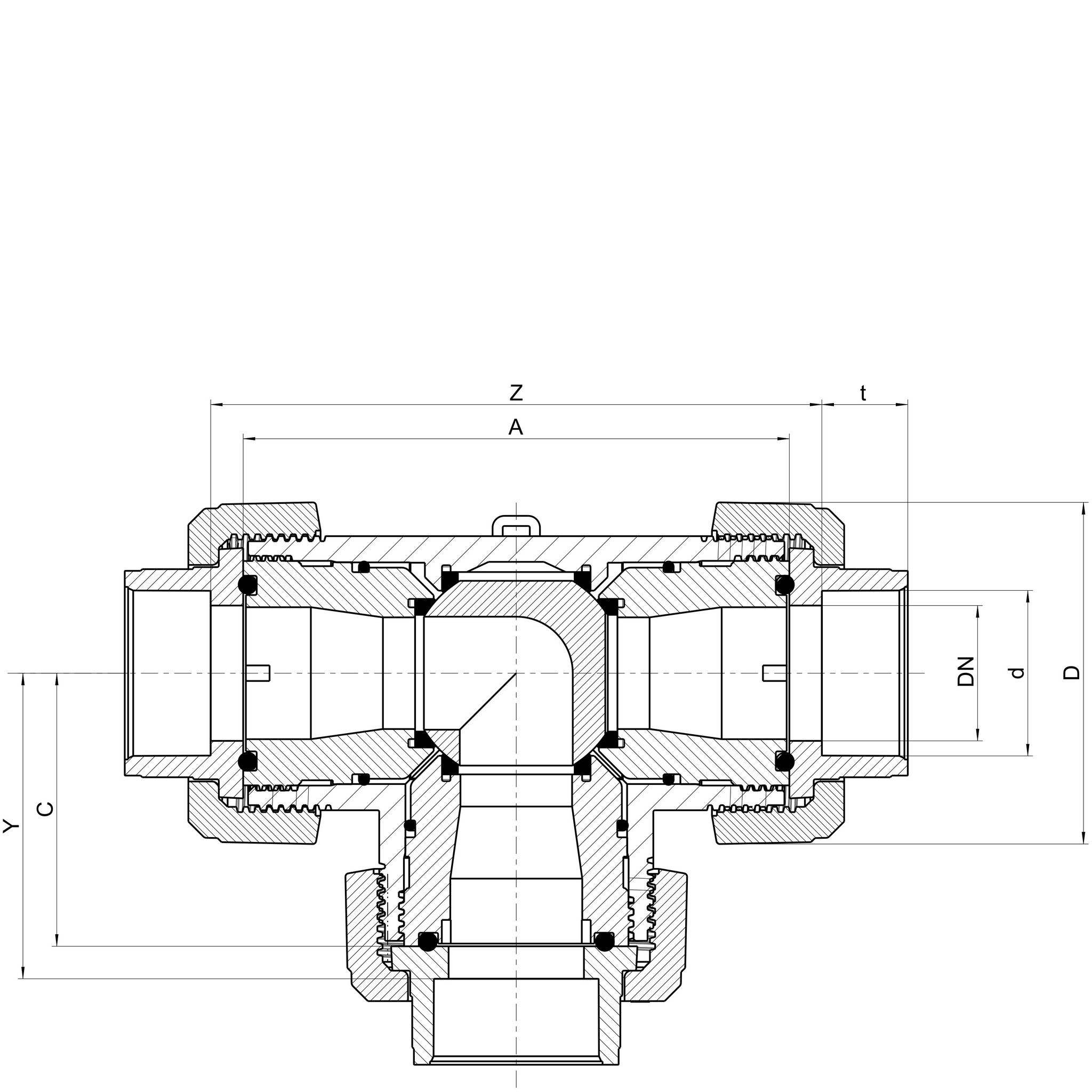

Artikel nummer	d	DN	D	C	Y	Z	A	t	Filer
TBVLM-V-016	16	10	53	50	52.8	105,5-109	100	14,5-16,5	CAD/Step
TBVLM-V-020	20	15	53	50	52.8	105,5-109	100	14,5-16,5	CAD/Step
TBVLM-V-025	25	20	70	60	63	126-129	120	17-20	CAD/Step
TBVLM-V-032	32	25	70	60	63.5	127-130	120	19,5-22,5	CAD/Step
TBVLM-V-040	40	32	101	81	84.5	169-178	162	22-27,5	CAD/Step
TBVLM-V-050	50	40	101	81	85.5	171-181	162	25-31,5	CAD/Step
TBVLM-V-063	63	50	121.5	90.5	96.5	193-206	181	29-38,5	CAD/Step

Datablad

Produktblad

TBVLM-V
