TKDIV-E

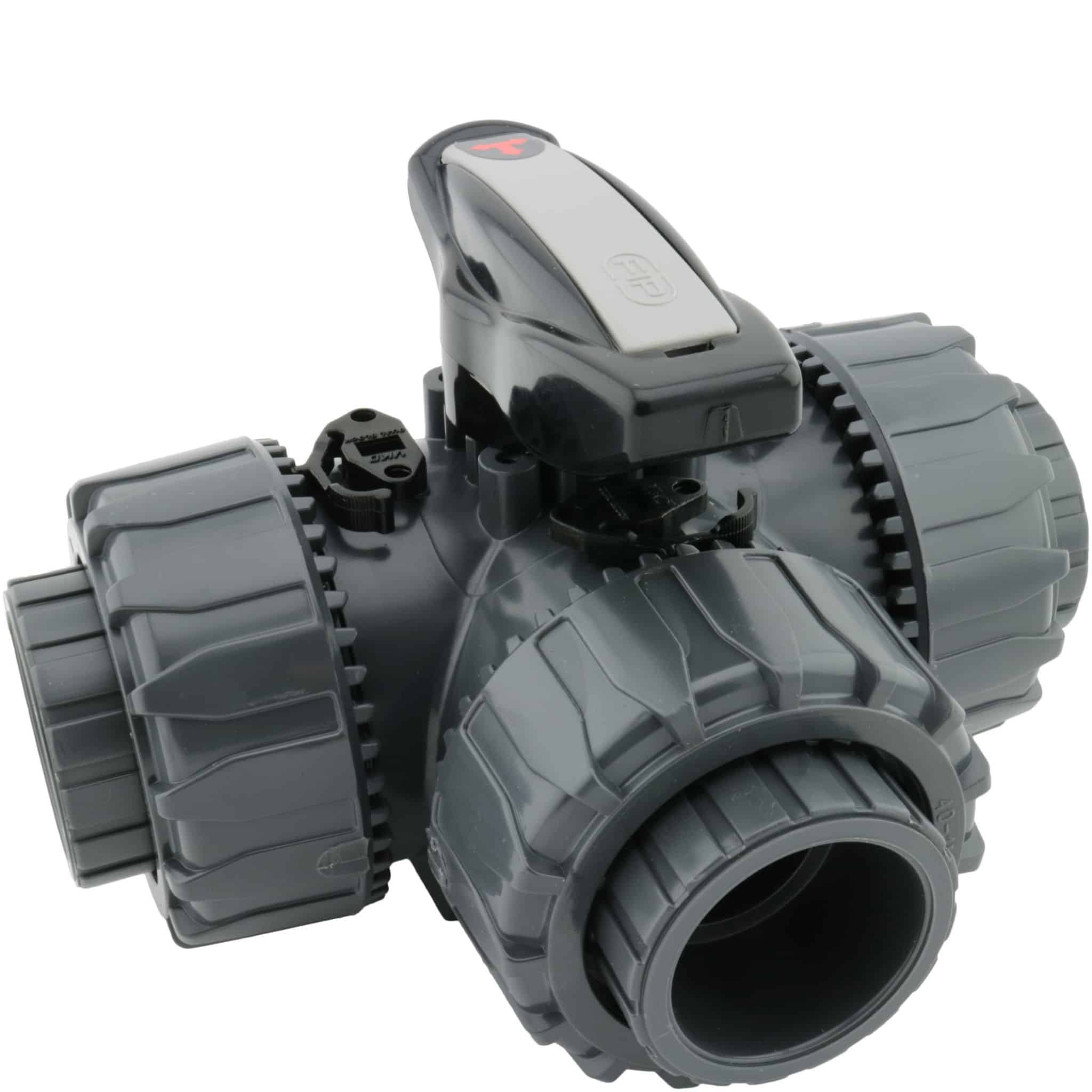

PVC 3-vejs Kugleventil indvendig limning, T-boret DN10-50mm EPDM

  • PVC TKD Kugleventil 3-vejs
  • Med PVC indlægsdele for indv. limning
  • T-boret kugle
  • Udstyret med Dual Block til låsning af omløberne.
  • Faste sæder, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN16
  • EPDM
Fjern
Vis alle mål +

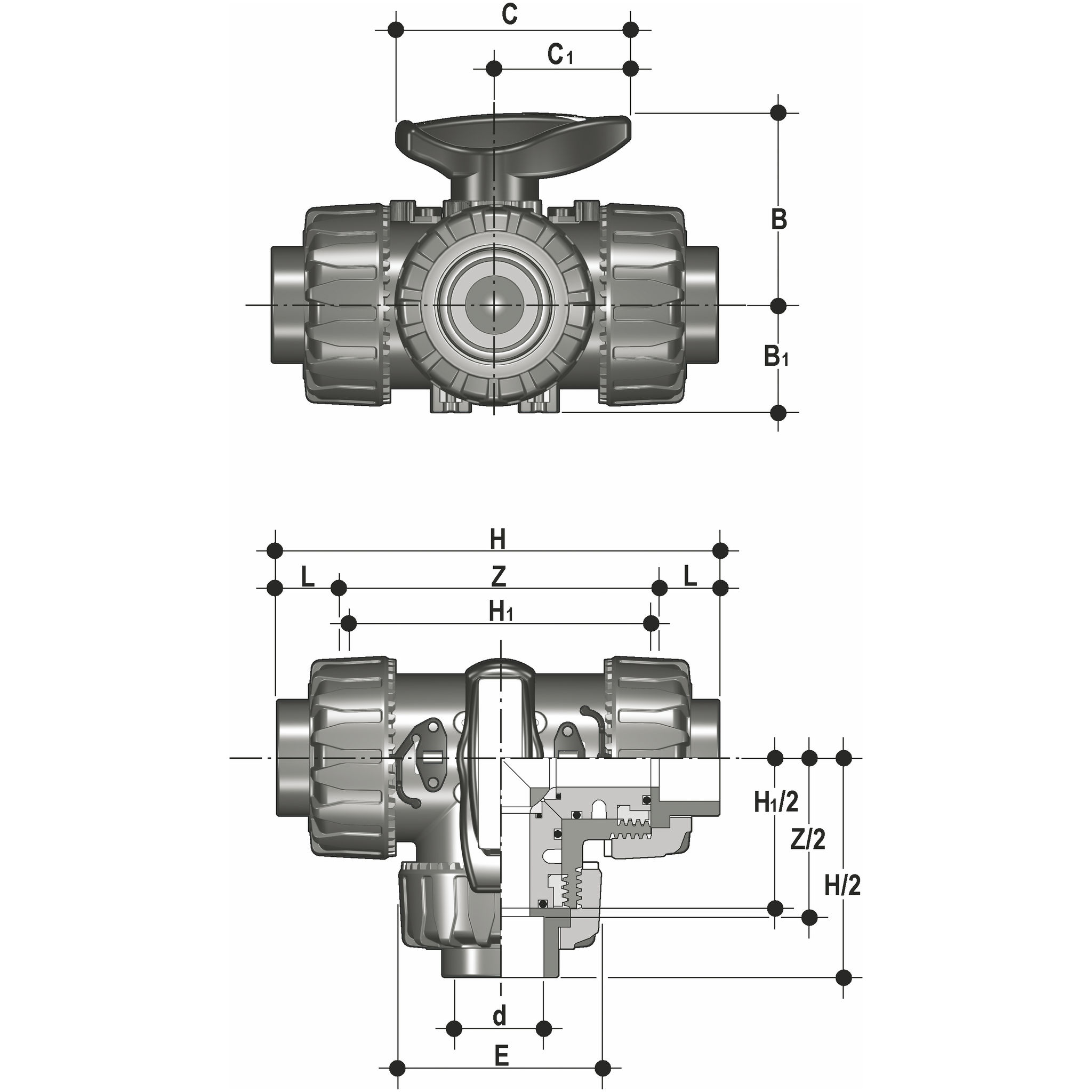

Artikel nummer VVS-nummer dDNEHH1LZCxC1BxB1VægtFiler
TKDIV-E-016 16105411880149067x4054x29310 g CAD/Step
TKDIV-E-020 20155411880168667x4054x29310 g CAD/Step
TKDIV-E-025 2520651451001910785x4965x34,5550 g CAD/Step
TKDIV-E-032 3225731601102211685x4969,5x39790 g CAD/Step
TKDIV-E-040 403286188.513126136.5108x6482,5x461275 g CAD/Step
TKDIV-E-050 50409821914831157108x6489x521660 g CAD/Step
TKDIV-E-063 6350122266.517938190.5134x76108x622800 g CAD/Step
Artikel nummer TKDIV-E-016
VVS-nummer
d 16
DN 10
E 54
H 118
H1 80
L 14
Z 90
CxC1 67x40
BxB1 54x29
Vægt 310 g
Artikel nummer TKDIV-E-020
VVS-nummer
d 20
DN 15
E 54
H 118
H1 80
L 16
Z 86
CxC1 67x40
BxB1 54x29
Vægt 310 g
Artikel nummer TKDIV-E-025
VVS-nummer
d 25
DN 20
E 65
H 145
H1 100
L 19
Z 107
CxC1 85x49
BxB1 65x34,5
Vægt 550 g
Artikel nummer TKDIV-E-032
VVS-nummer
d 32
DN 25
E 73
H 160
H1 110
L 22
Z 116
CxC1 85x49
BxB1 69,5x39
Vægt 790 g
Artikel nummer TKDIV-E-040
VVS-nummer
d 40
DN 32
E 86
H 188.5
H1 131
L 26
Z 136.5
CxC1 108x64
BxB1 82,5x46
Vægt 1275 g
Artikel nummer TKDIV-E-050
VVS-nummer
d 50
DN 40
E 98
H 219
H1 148
L 31
Z 157
CxC1 108x64
BxB1 89x52
Vægt 1660 g
Artikel nummer TKDIV-E-063
VVS-nummer
d 63
DN 50
E 122
H 266.5
H1 179
L 38
Z 190.5
CxC1 134x76
BxB1 108x62
Vægt 2800 g
Datablad
