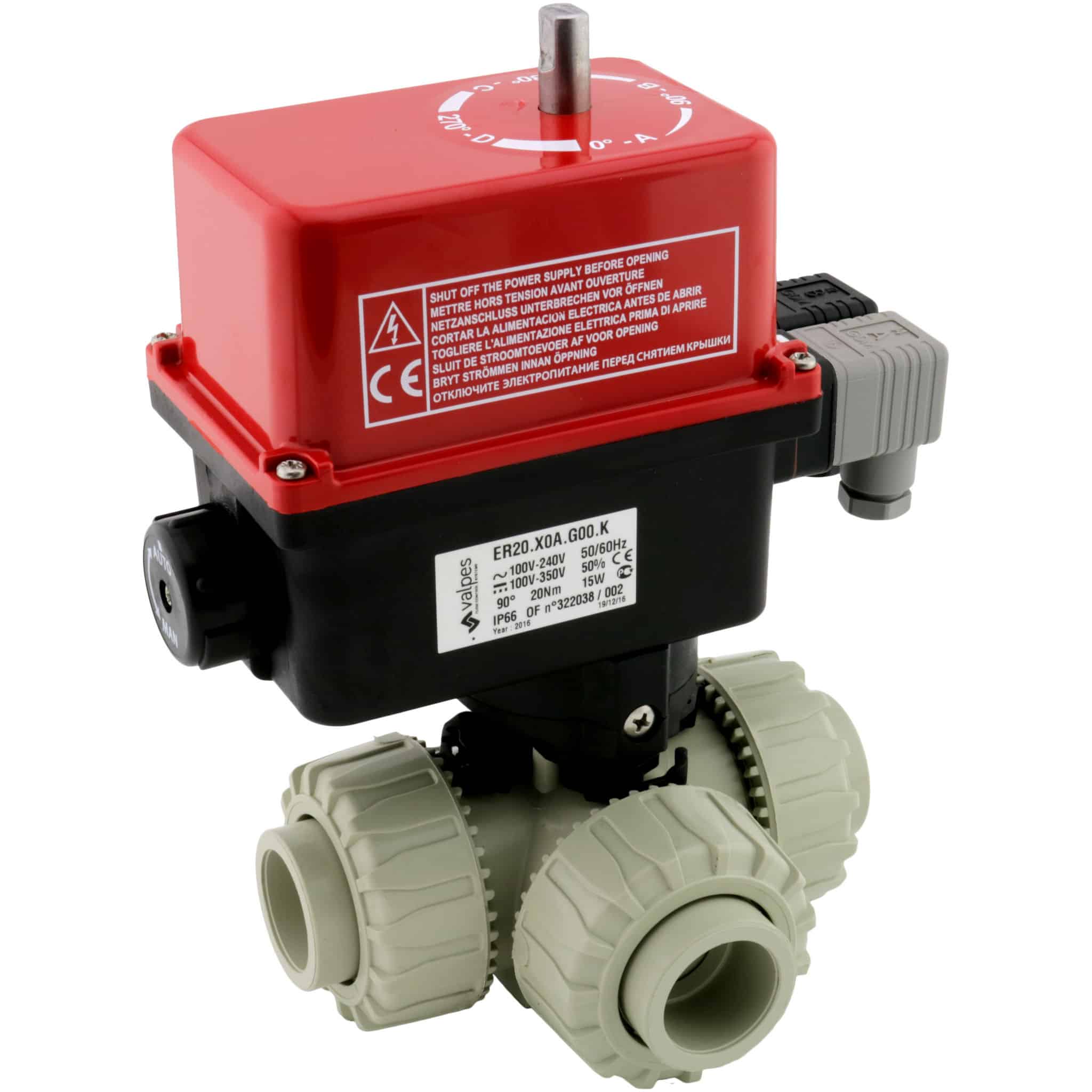

TKDLM/CE-V

PP 3-vejs Kugleventil L-boret, elektrisk aktueret DN10-50 FPM

  • PP TKD Kugleventil 3-vejs
  • Med PP indlægsdele til muffesvejsning
  • L-boret kugle
  • Elektrisk aktuator Type ER (IP65)
  • Standard: 230v/50Hz
  • Andre spændinger og tilslutninger eksempelvis: indvendigt gevind med 24VDC fås på forespørgsel.
  • Optioner: Batteribackup
  • Udstyret med Dual Block til låsning af omløberne.
  • Faste sæde, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN10
  • FPM
Fjern

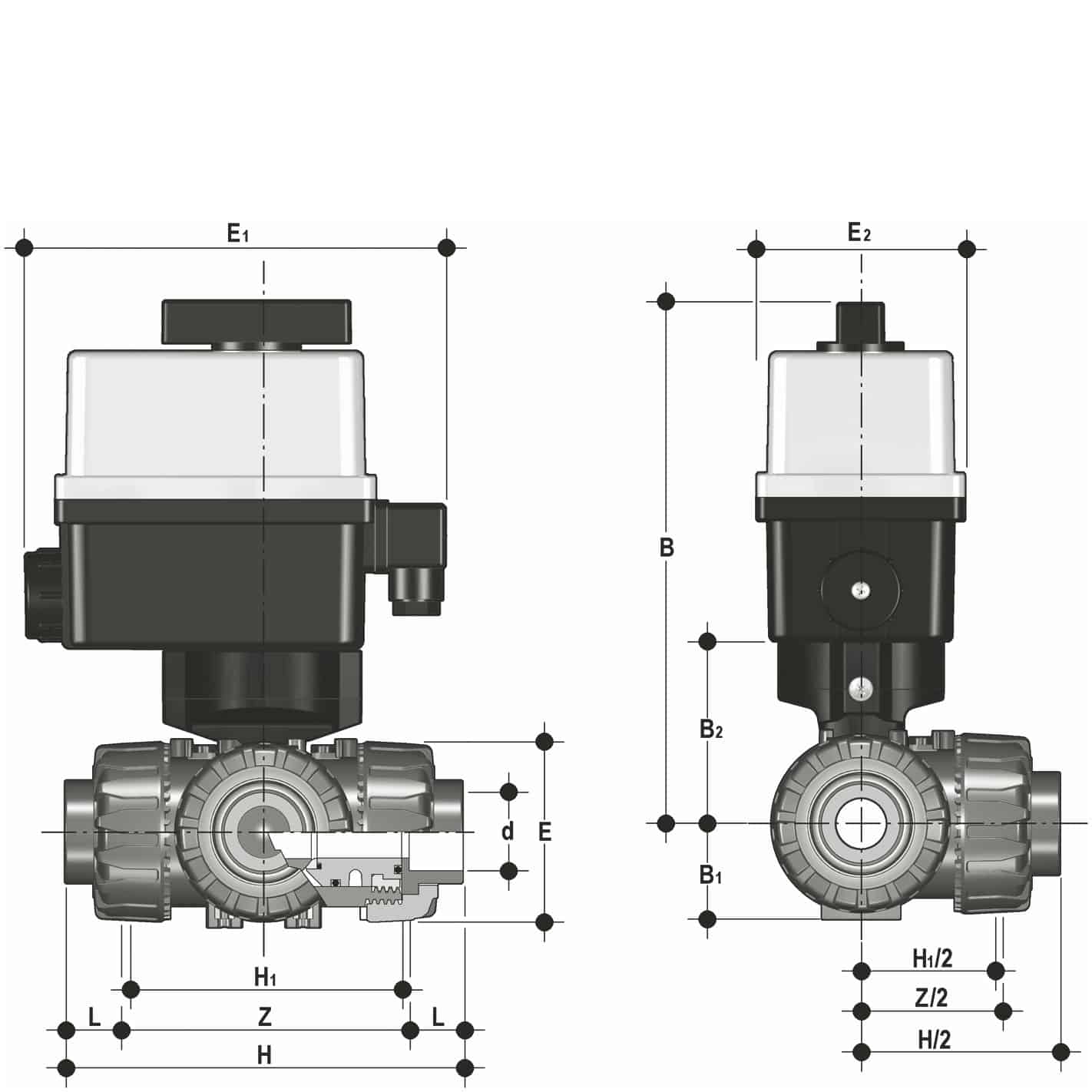

Vis alle mål +
Artikel nummer VVS-nummer dDNZEE1HH1LBB1xB2Filer
TKDLM/CE-V-016 161089.554187117801420529x58
TKDLM/CE-V-020 20158854187117801520529x58
TKDLM/CE-V-025 25201126518714410016.521634,5x69
TKDLM/CE-V-032 3225122731871581101922139x74
TKDLM/CE-V-040 4032142.586187183.51312323846x91
TKDLM/CE-V-050 50401729818721914823.524452x97
TKDLM/CE-V-063 6350211.5122187266.517927.726162x114
Artikel nummer TKDLM/CE-V-016
VVS-nummer
d 16
DN 10
Z 89.5
E 54
E1 187
H 117
H1 80
L 14
B 205
B1xB2 29x58
Artikel nummer TKDLM/CE-V-020
VVS-nummer
d 20
DN 15
Z 88
E 54
E1 187
H 117
H1 80
L 15
B 205
B1xB2 29x58
Artikel nummer TKDLM/CE-V-025
VVS-nummer
d 25
DN 20
Z 112
E 65
E1 187
H 144
H1 100
L 16.5
B 216
B1xB2 34,5x69
Artikel nummer TKDLM/CE-V-032
VVS-nummer
d 32
DN 25
Z 122
E 73
E1 187
H 158
H1 110
L 19
B 221
B1xB2 39x74
Artikel nummer TKDLM/CE-V-040
VVS-nummer
d 40
DN 32
Z 142.5
E 86
E1 187
H 183.5
H1 131
L 23
B 238
B1xB2 46x91
Artikel nummer TKDLM/CE-V-050
VVS-nummer
d 50
DN 40
Z 172
E 98
E1 187
H 219
H1 148
L 23.5
B 244
B1xB2 52x97
Artikel nummer TKDLM/CE-V-063
VVS-nummer
d 63
DN 50
Z 211.5
E 122
E1 187
H 266.5
H1 179
L 27.7
B 261
B1xB2 62x114
