TKDLM-E

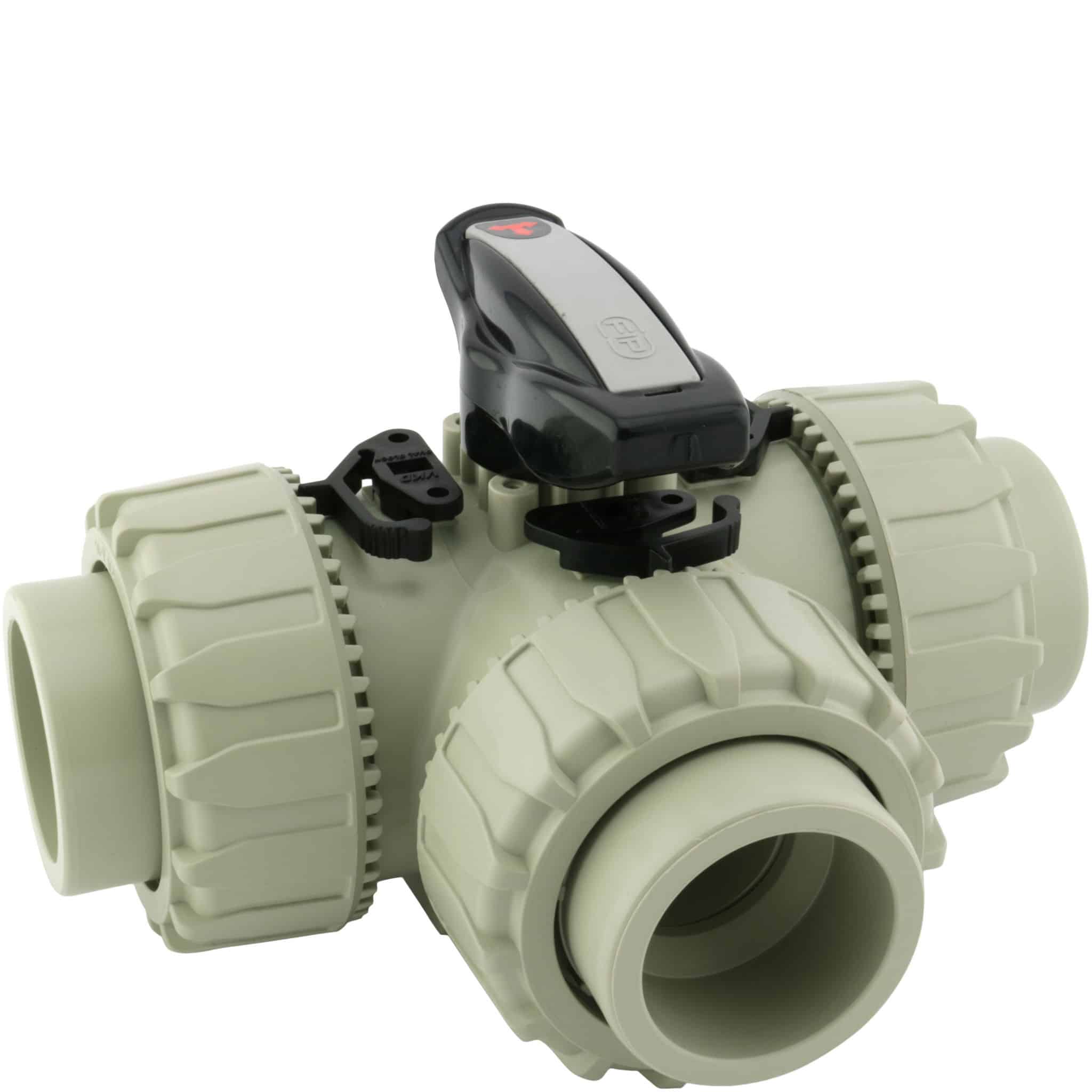

PP 3-vejs Kugleventil indv. svejsning, L-boret DN15-50 EPDM

PP TKD Kugleventil 3-vejs
Indvendige PP-svejseender til muffesvejsning
L-boret kugle
Udstyret med Dual Block til låsning af omløberne.
Faste sæder, en side kan demonteres under fuldt tryk.
Sædetætning i PTFE
PN10
EPDM

Modeller

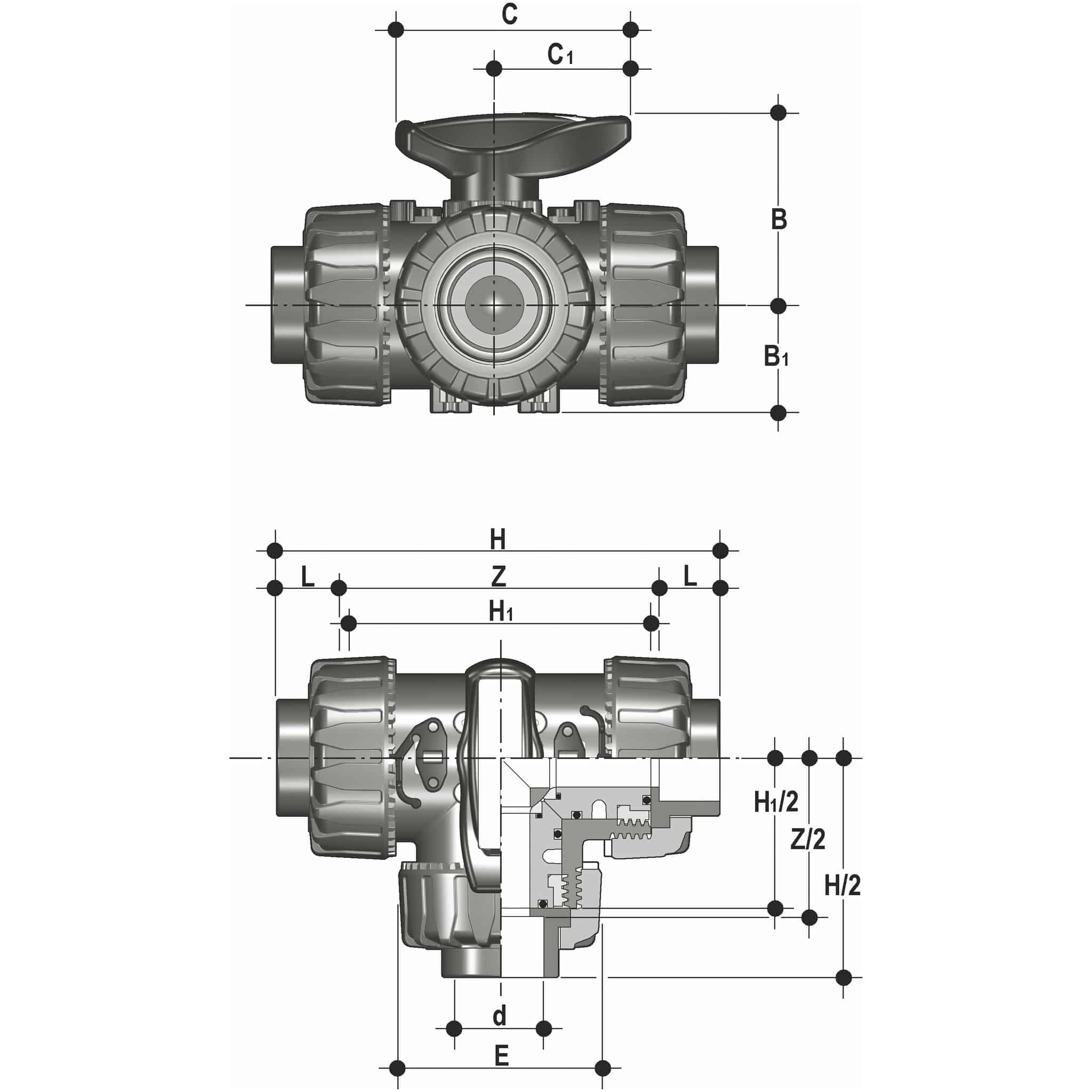

Vis alle mål +

Artikel nummer	VVS-nummer	d	DN	E	H	H1	Z	B	B1	C	C1	Filer
TKDLM-E-020		20	15	54	117	80	88	54	29	67	40	CAD/Step
TKDLM-E-025		25	20	65	144	100	112	65	35	85	49	CAD/Step
TKDLM-E-032		32	25	73	158	110	122	70	39	85	49	CAD/Step
TKDLM-E-040		40	32	86	184	131	143	83	46	108	64	CAD/Step
TKDLM-E-050		50	40	98	219	148	172	89	52	108	64	CAD/Step
TKDLM-E-063		63	50	122	267	179	212	108	62	134	76	CAD/Step

Specifikationer


Artikel nummer	TKDLM-E-020
VVS-nummer
d	20
DN	15
E	54
H	117
H1	80
Z	88
B	54
B1	29
C	67
C1	40


Artikel nummer	TKDLM-E-025
VVS-nummer
d	25
DN	20
E	65
H	144
H1	100
Z	112
B	65
B1	35
C	85
C1	49


Artikel nummer	TKDLM-E-032
VVS-nummer
d	32
DN	25
E	73
H	158
H1	110
Z	122
B	70
B1	39
C	85
C1	49


Artikel nummer	TKDLM-E-040
VVS-nummer
d	40
DN	32
E	86
H	184
H1	131
Z	143
B	83
B1	46
C	108
C1	64


Artikel nummer	TKDLM-E-050
VVS-nummer
d	50
DN	40
E	98
H	219
H1	148
Z	172
B	89
B1	52
C	108
C1	64


Artikel nummer	TKDLM-E-063
VVS-nummer
d	63
DN	50
E	122
H	267
H1	179
Z	212
B	108
B1	62
C	134
C1	76

Dokument

Datablad
