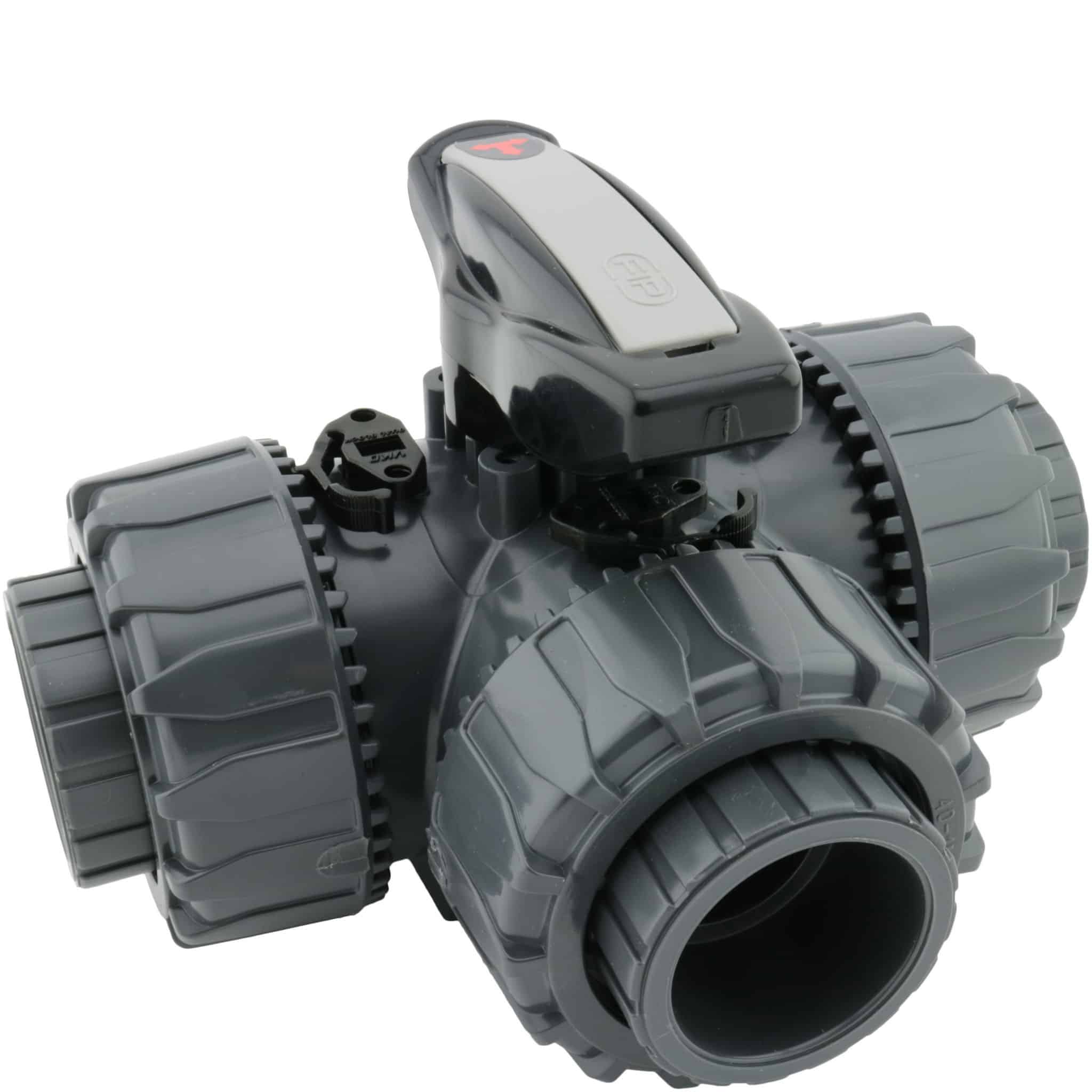

TKDLV-E

PVC 3-vejs Kugleventil indvendig limning, L-boret DN10-50mm EPDM

PVC TKD Kugleventil 3-vejs
Med PVC indlægsdele for indv. limning
L-boret kugle
Udstyret med Dual Block til låsning af omløberne.
Faste sæder, en side kan demonteres under fuldt tryk.
Sædetætning i PTFE
PN16
EPDM

Modeller

Vis alle mål +

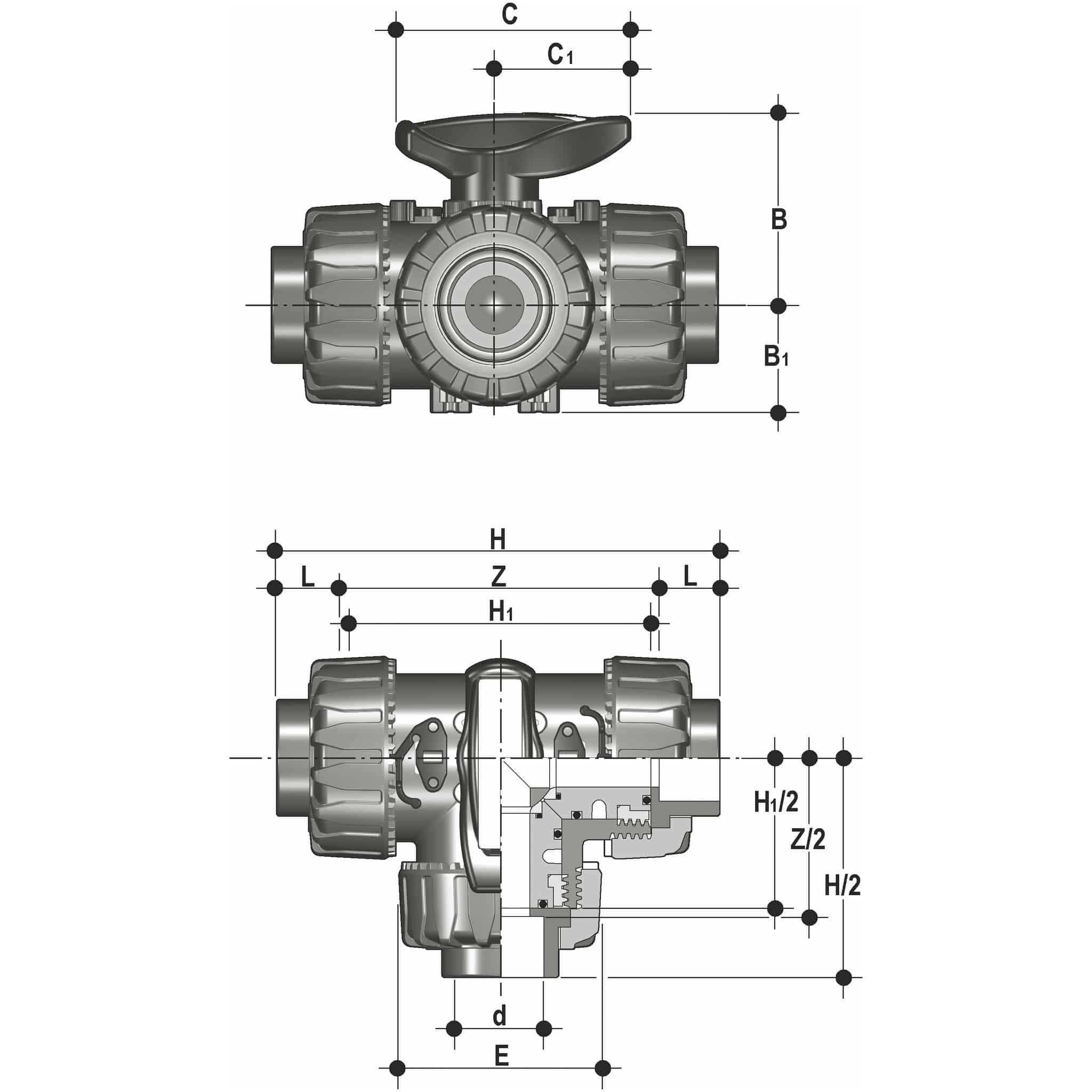

Artikel nummer	VVS-nummer	d	DN	E	H	H1	L	Z	CxC1	BxB1	Vægt	Filer
TKDLV-E-016		16	10	54	118	80	14.7	88.6	54x29	67x40	310
TKDLV-E-020		20	15	54	118	80	17	85	54x29	67x40	310
TKDLV-E-025		25	20	65	145	100	19	106.8	65x34,5	85x49	550
TKDLV-E-032		32	25	73	160	110	22.5	115	69,5x39	85x49	790
TKDLV-E-040		40	32	86	189	131	26	136.5	82,5x46	108x64	1275
TKDLV-E-050		50	40	98	219	148	30.2	159	89x52	108x64	1660
TKDLV-E-063		63	50	122	267	179	36.2	194.2	108x62	134x76	2800

Specifikationer


Artikel nummer	TKDLV-E-016
VVS-nummer
d	16
DN	10
E	54
H	118
H1	80
L	14.7
Z	88.6
CxC1	54x29
BxB1	67x40
Vægt	310


Artikel nummer	TKDLV-E-020
VVS-nummer
d	20
DN	15
E	54
H	118
H1	80
L	17
Z	85
CxC1	54x29
BxB1	67x40
Vægt	310


Artikel nummer	TKDLV-E-025
VVS-nummer
d	25
DN	20
E	65
H	145
H1	100
L	19
Z	106.8
CxC1	65x34,5
BxB1	85x49
Vægt	550


Artikel nummer	TKDLV-E-032
VVS-nummer
d	32
DN	25
E	73
H	160
H1	110
L	22.5
Z	115
CxC1	69,5x39
BxB1	85x49
Vægt	790


Artikel nummer	TKDLV-E-040
VVS-nummer
d	40
DN	32
E	86
H	189
H1	131
L	26
Z	136.5
CxC1	82,5x46
BxB1	108x64
Vægt	1275


Artikel nummer	TKDLV-E-050
VVS-nummer
d	50
DN	40
E	98
H	219
H1	148
L	30.2
Z	159
CxC1	89x52
BxB1	108x64
Vægt	1660


Artikel nummer	TKDLV-E-063
VVS-nummer
d	63
DN	50
E	122
H	267
H1	179
L	36.2
Z	194.2
CxC1	108x62
BxB1	134x76
Vægt	2800

Dokument

Datablad
