TKDLV/NC-V

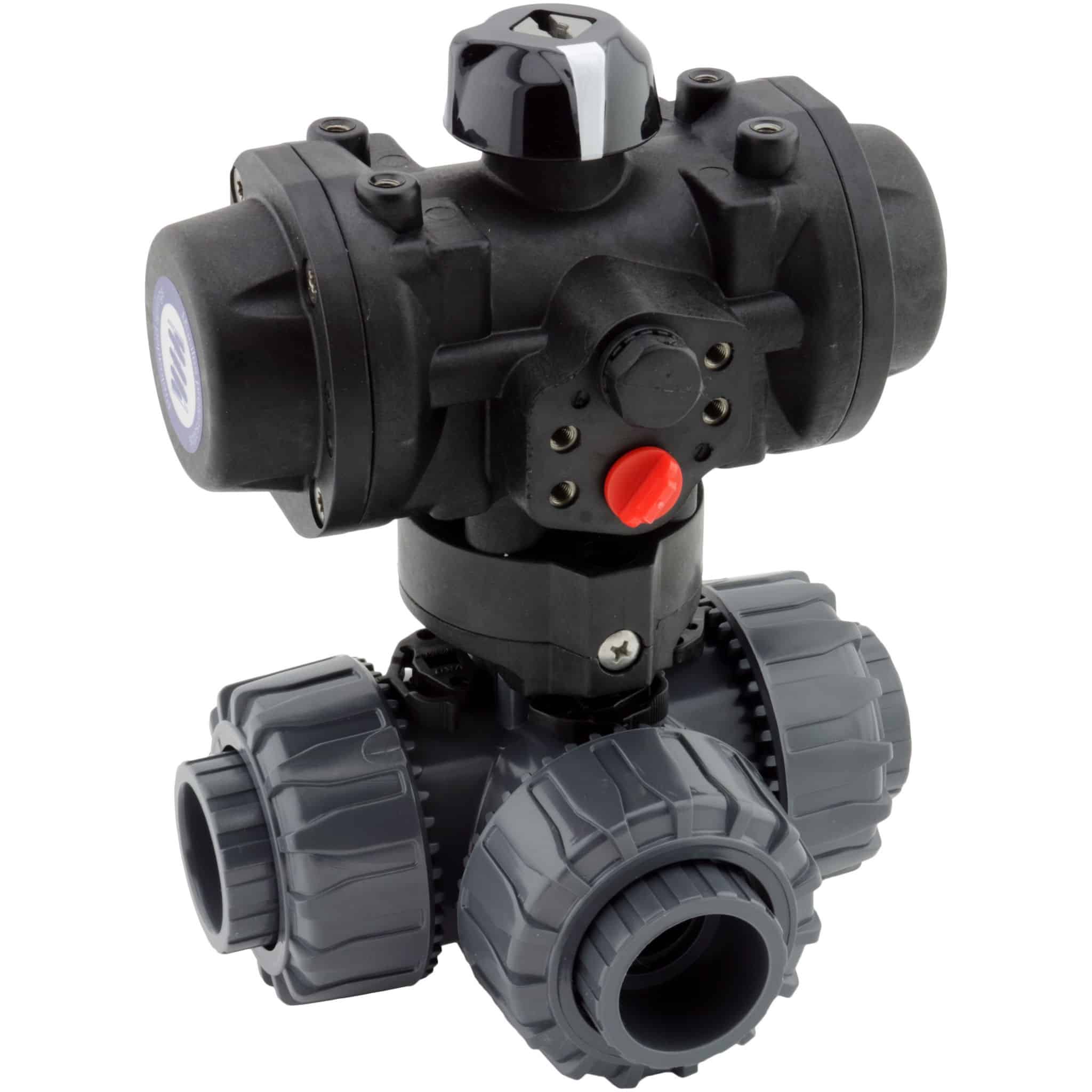

PVC 3-vejs Kugleventil pneumatisk (NC) DN10-50mm FPM

PVC TKD Kugleventil 3-vejs
Med PVC indlægsdele for indv. limning
L-boret kugle
Pneumatisk aktuatorer - enkeltvirkende (NC)
Udstyret med Dual Block til låsning af omløberne.
Faste sæde, en side kan demonteres under fuldt tryk.
Sædetætning i PTFE
PN16
FPM
Tilslutning luft: 1/4 Namur
Styretryk: 5,5-8 Bar
Optisk positionsindikering

Modeller

Vis alle mål +

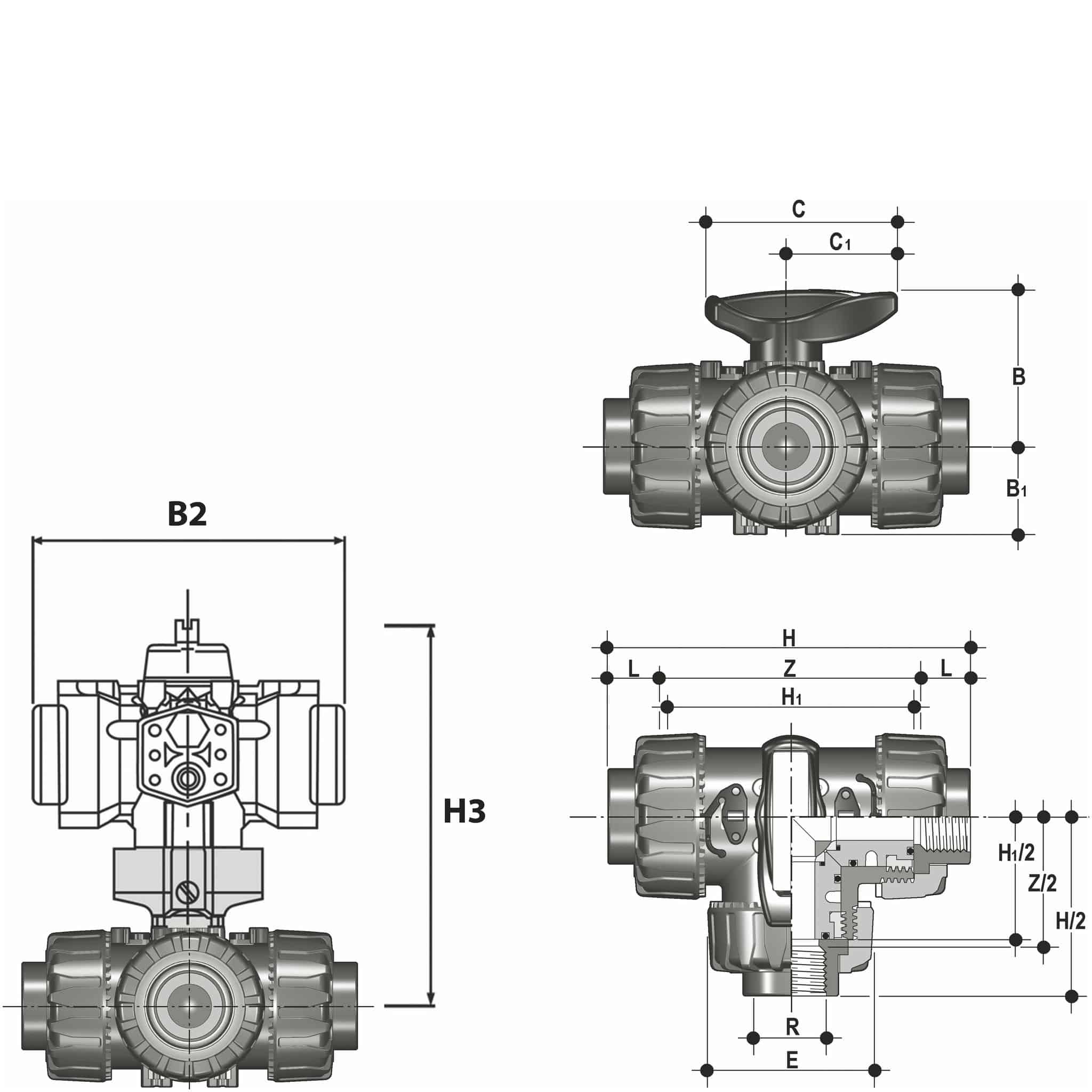

Artikel nummer	VVS-nummer	d	DN	PN	E	E1	H3	H1	B2	Z	Filer
TKDLV/NC-V-016		16	10	16	55	138	118	80	14	90
TKDLV/NC-V-020		20	15	16	55	138	118	80	16	86
TKDLV/NC-V-025		25	20	16	66	156	145	10	19	107
TKDLV/NC-V-032		32	25	16	75	156	160	110	22	116
TKDLV/NC-V-040		40	32	16	87	156	189	131	26	137
TKDLV/NC-V-050		50	40	16	100	156	219	148	31	157
TKDLV/NC-V-063		63	50	16	122	210	267	179	38	191

Specifikationer


Artikel nummer	TKDLV/NC-V-016
VVS-nummer
d	16
DN	10
PN	16
E	55
E1	138
H3	118
H1	80
B2	14
Z	90


Artikel nummer	TKDLV/NC-V-020
VVS-nummer
d	20
DN	15
PN	16
E	55
E1	138
H3	118
H1	80
B2	16
Z	86


Artikel nummer	TKDLV/NC-V-025
VVS-nummer
d	25
DN	20
PN	16
E	66
E1	156
H3	145
H1	10
B2	19
Z	107


Artikel nummer	TKDLV/NC-V-032
VVS-nummer
d	32
DN	25
PN	16
E	75
E1	156
H3	160
H1	110
B2	22
Z	116


Artikel nummer	TKDLV/NC-V-040
VVS-nummer
d	40
DN	32
PN	16
E	87
E1	156
H3	189
H1	131
B2	26
Z	137


Artikel nummer	TKDLV/NC-V-050
VVS-nummer
d	50
DN	40
PN	16
E	100
E1	156
H3	219
H1	148
B2	31
Z	157


Artikel nummer	TKDLV/NC-V-063
VVS-nummer
d	63
DN	50
PN	16
E	122
E1	210
H3	267
H1	179
B2	38
Z	191

Dokument

Datablad
