Type 5020

Rødgods kugleventil med lav hals press/press M og V-bakke

  • Rødgods kugleventil Type 5020 med lav hals
  • Pres/pres tilslutninger
  • Fuldboret
  • Anvendes til rustfri pressrørsystemer og kobberrør
  • Til ventiler fra d12-35 mm. anvendes preskæbe/presslynge med M og V kontur
  • Til ventiler ≥ 42 mm anvendes preskæbe/presslynge med V kontur
  • Rødgods kugleventilen er med tefloniseret messingkugle
  • PTFE sædetætning
  • EPDM tætning
  • PN16 (maks. 16 bar op til 85°C, 10 bar ved 120°C)
  • L-greb
  • VA godkendt
  • Pt. ikke godkendt til drikkevand. Afventer godkendelse fra Bolig- og Planstyrelsen
Fjern
Vis alle mål +

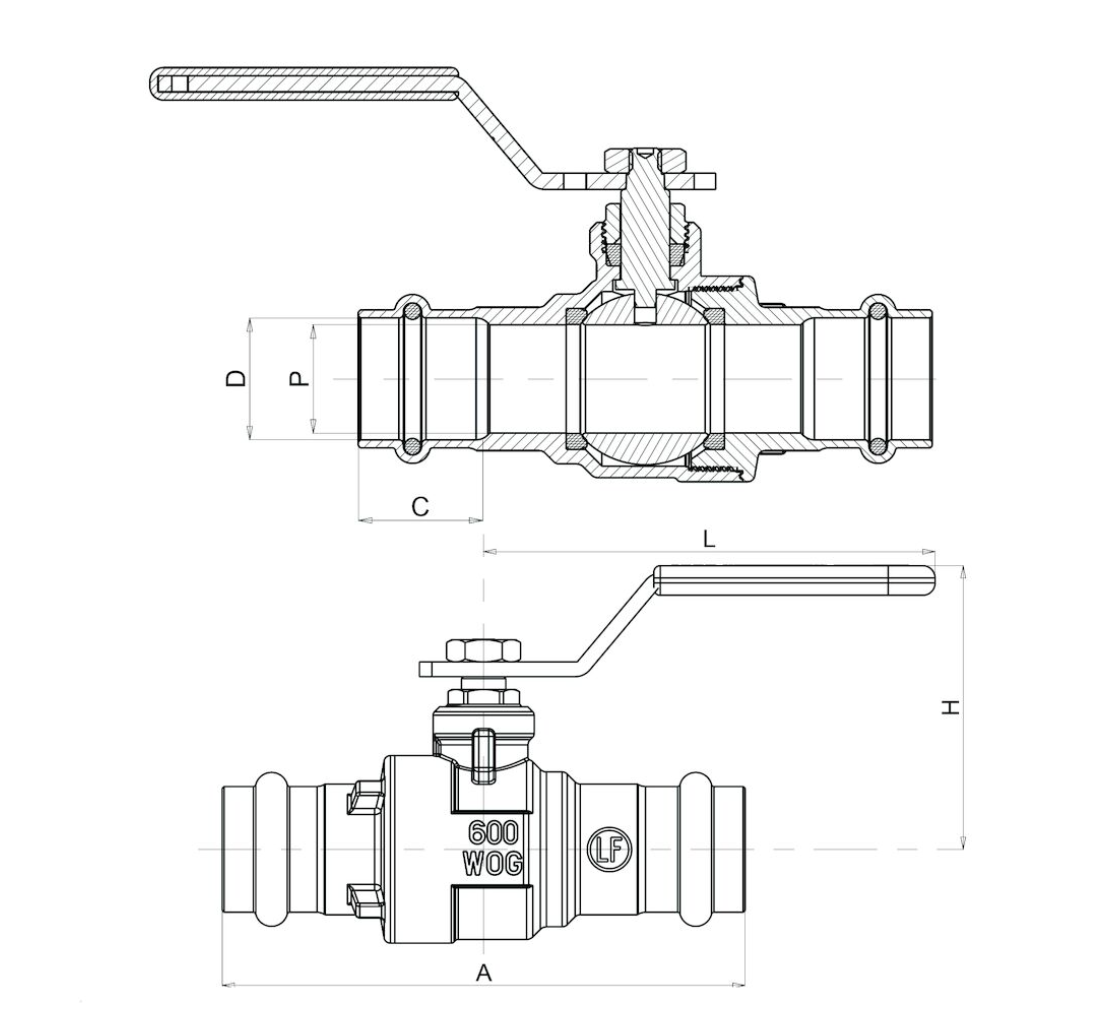

Artikel nummer VVS-nummer BeskrivelseModelD (mm)A (mm)C (mm)HL (mm)PVægt (kg)GrebFiler
419060012 419060012 SAV 5020 kugleventil Pres/Pres127618.539.481100.146L
419060015 419060015 SAV 5020 kugleventil Pres/Pres1585225491.514.40.24L
419060018 419060018 SAV 5020 kugleventil Pres/Pres1887225491.5150.271L
419060022 419060022 SAV 5020 kugleventil Pres/Pres221012357.591.5200.365L
419060028 419060028 SAV 5020 kugleventil Pres/Pres281162563.5126.5250.59L
419060035 419060035 SAV 5020 kugleventil Pres/Pres351283171126.5320.896L
419060042 419060042 SAV 5020 kugleventil Pres/Pres421523683.3141.5401.389L
Artikel nummer 419060012
VVS-nummer 419060012
Beskrivelse SAV 5020 kugleventil
Model Pres/Pres
D (mm) 12
A (mm) 76
C (mm) 18.5
H 39.4
L (mm) 81
P 10
Vægt (kg) 0.146
Greb L
Artikel nummer 419060015
VVS-nummer 419060015
Beskrivelse SAV 5020 kugleventil
Model Pres/Pres
D (mm) 15
A (mm) 85
C (mm) 22
H 54
L (mm) 91.5
P 14.4
Vægt (kg) 0.24
Greb L
Artikel nummer 419060018
VVS-nummer 419060018
Beskrivelse SAV 5020 kugleventil
Model Pres/Pres
D (mm) 18
A (mm) 87
C (mm) 22
H 54
L (mm) 91.5
P 15
Vægt (kg) 0.271
Greb L
Artikel nummer 419060022
VVS-nummer 419060022
Beskrivelse SAV 5020 kugleventil
Model Pres/Pres
D (mm) 22
A (mm) 101
C (mm) 23
H 57.5
L (mm) 91.5
P 20
Vægt (kg) 0.365
Greb L
Artikel nummer 419060028
VVS-nummer 419060028
Beskrivelse SAV 5020 kugleventil
Model Pres/Pres
D (mm) 28
A (mm) 116
C (mm) 25
H 63.5
L (mm) 126.5
P 25
Vægt (kg) 0.59
Greb L
Artikel nummer 419060035
VVS-nummer 419060035
Beskrivelse SAV 5020 kugleventil
Model Pres/Pres
D (mm) 35
A (mm) 128
C (mm) 31
H 71
L (mm) 126.5
P 32
Vægt (kg) 0.896
Greb L
Artikel nummer 419060042
VVS-nummer 419060042
Beskrivelse SAV 5020 kugleventil
Model Pres/Pres
D (mm) 42
A (mm) 152
C (mm) 36
H 83.3
L (mm) 141.5
P 40
Vægt (kg) 1.389
Greb L
