VKDBEV/DA-V

PVC Kugleventil med udv. svejsning, pneumatisk (DA) DN15-100 FPM

  • PVC VKD Kugleventil 2-vejs
  • Med PE100-svejseender til stuk- og elektrosvejsning
  • Pneumatisk aktuatorer - dobbeltvirkende (DA)
  • Udstyret med Dual Block til låsning af omløberne.
  • Faste sæde, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN16
  • FPM
  • Tilslutning luft: 1/4 Namur
  • Styretryk: 5,5-8 Bar
  • Optisk positionsindikering
Fjern

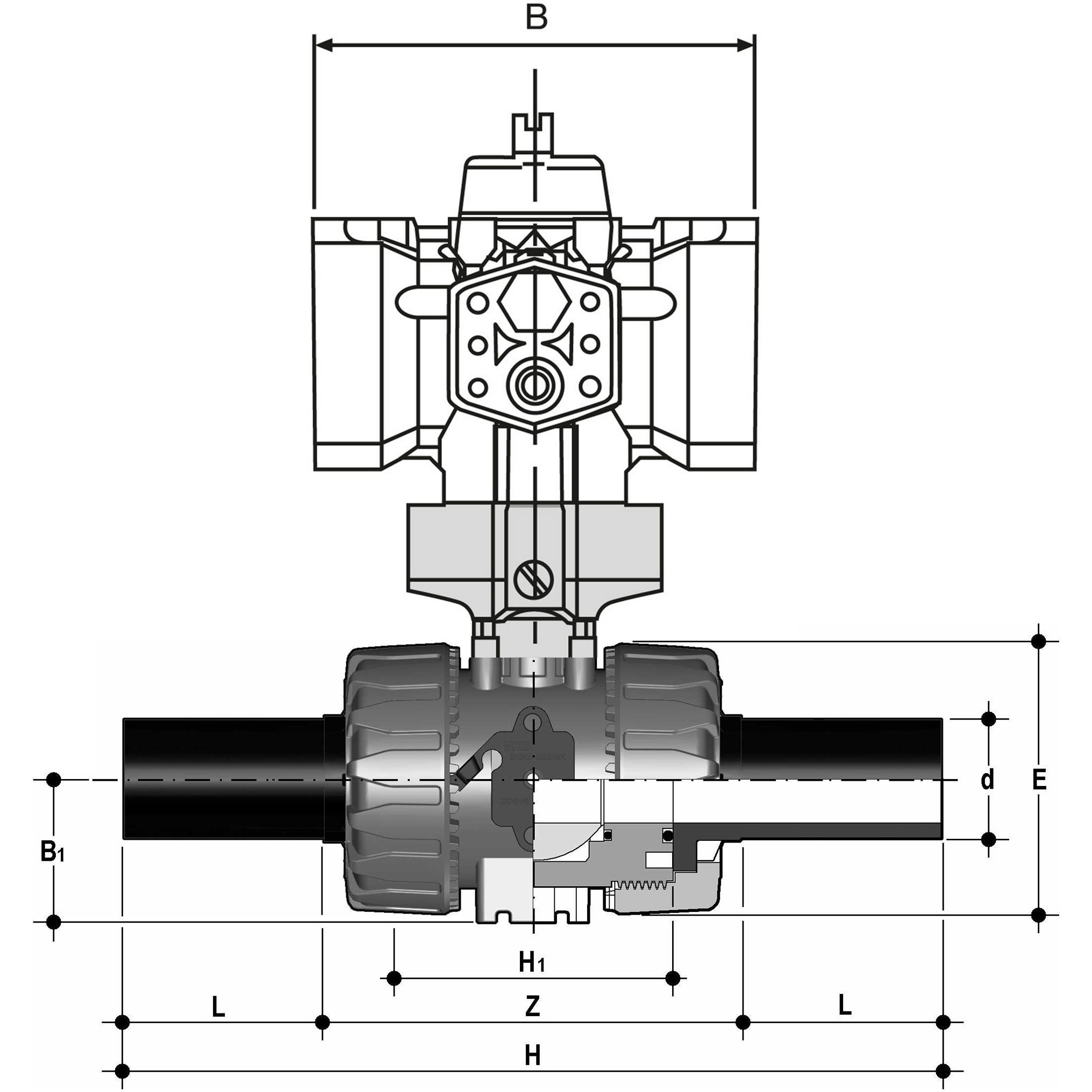

Vis alle mål +
Artikel nummer VVS-nummer dDNDONSHZLH1EB1Filer
VKDBEV/DA-V-020 2015PPW1441759441655429
VKDBEV/DA-V-025 2520PPW14421010652706534.5
VKDBEV/DA-V-032 3225PPW14422611755787339
VKDBEV/DA-V-040 4032PPW14424313156888646
VKDBEV/DA-V-050 5040PP0015826114558939852
VKDBEV/DA-V-063 6350PP001582931616611112262
VKDBEV/DA-V-075 7565PP102303562147113316287
VKDBEV/DA-V-090 9080PP1023039021488149202105
VKDBEV/DA-V-110 110100PP1023043124792167236129
Artikel nummer VKDBEV/DA-V-020
VVS-nummer
d 20
DN 15
DON PPW
S 144
H 175
Z 94
L 41
H1 65
E 54
B1 29
Artikel nummer VKDBEV/DA-V-025
VVS-nummer
d 25
DN 20
DON PPW
S 144
H 210
Z 106
L 52
H1 70
E 65
B1 34.5
Artikel nummer VKDBEV/DA-V-032
VVS-nummer
d 32
DN 25
DON PPW
S 144
H 226
Z 117
L 55
H1 78
E 73
B1 39
Artikel nummer VKDBEV/DA-V-040
VVS-nummer
d 40
DN 32
DON PPW
S 144
H 243
Z 131
L 56
H1 88
E 86
B1 46
Artikel nummer VKDBEV/DA-V-050
VVS-nummer
d 50
DN 40
DON PP00
S 158
H 261
Z 145
L 58
H1 93
E 98
B1 52
Artikel nummer VKDBEV/DA-V-063
VVS-nummer
d 63
DN 50
DON PP00
S 158
H 293
Z 161
L 66
H1 111
E 122
B1 62
Artikel nummer VKDBEV/DA-V-075
VVS-nummer
d 75
DN 65
DON PP10
S 230
H 356
Z 214
L 71
H1 133
E 162
B1 87
Artikel nummer VKDBEV/DA-V-090
VVS-nummer
d 90
DN 80
DON PP10
S 230
H 390
Z 214
L 88
H1 149
E 202
B1 105
Artikel nummer VKDBEV/DA-V-110
VVS-nummer
d 110
DN 100
DON PP10
S 230
H 431
Z 247
L 92
H1 167
E 236
B1 129
Datablad
