VKDDF-V

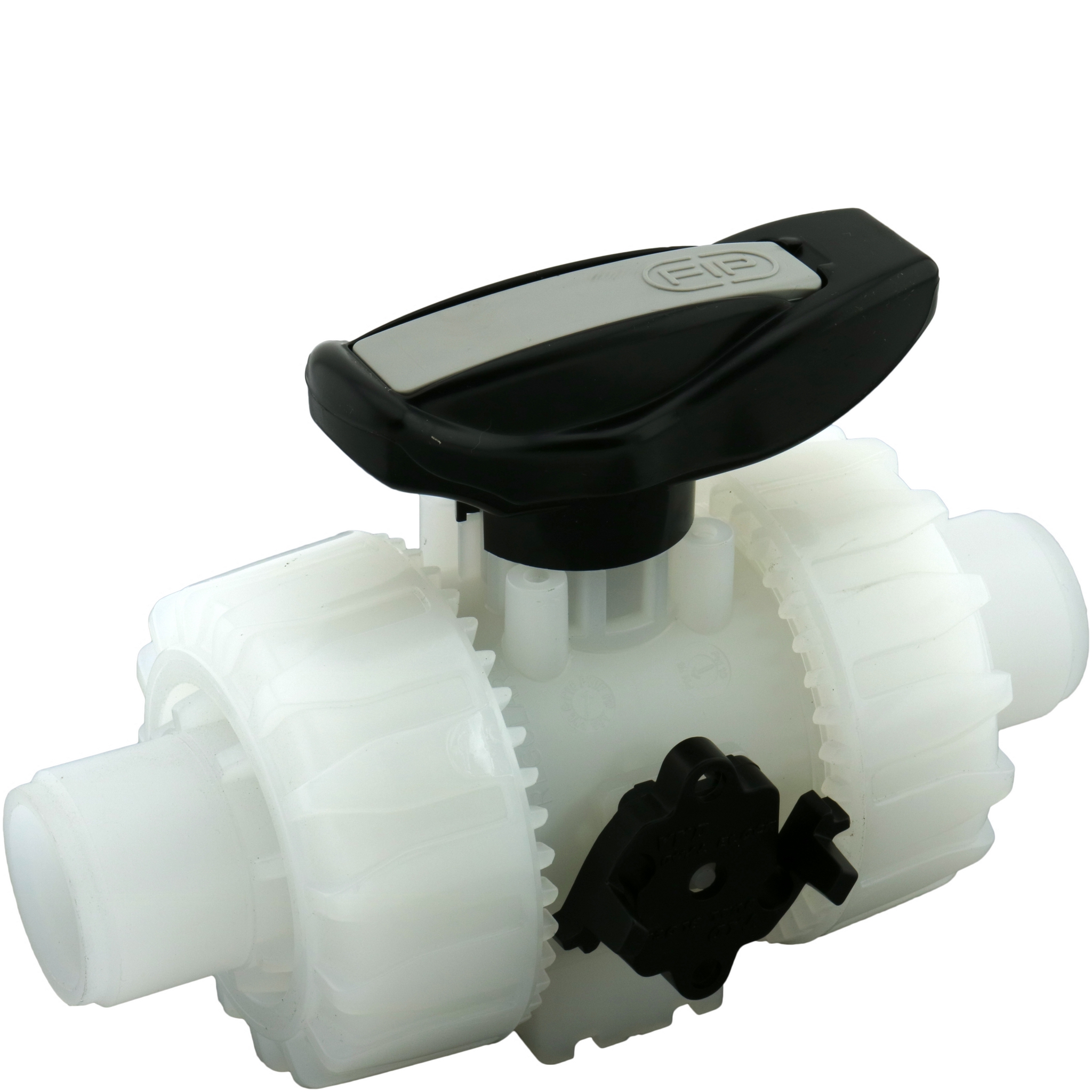

PVDF Kugleventil udv. svejsning DN15-100

  • PVDF VKD Kugleventil 2-vejs
  • Med PVDF indlægsdele for udv. stuk- og IR/BCF-svejsning
  • Udstyret med Dual Block til låsning af omløberne.
  • Faste sæder, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN16
  • E=EPDM
  • V=FPM
Fjern

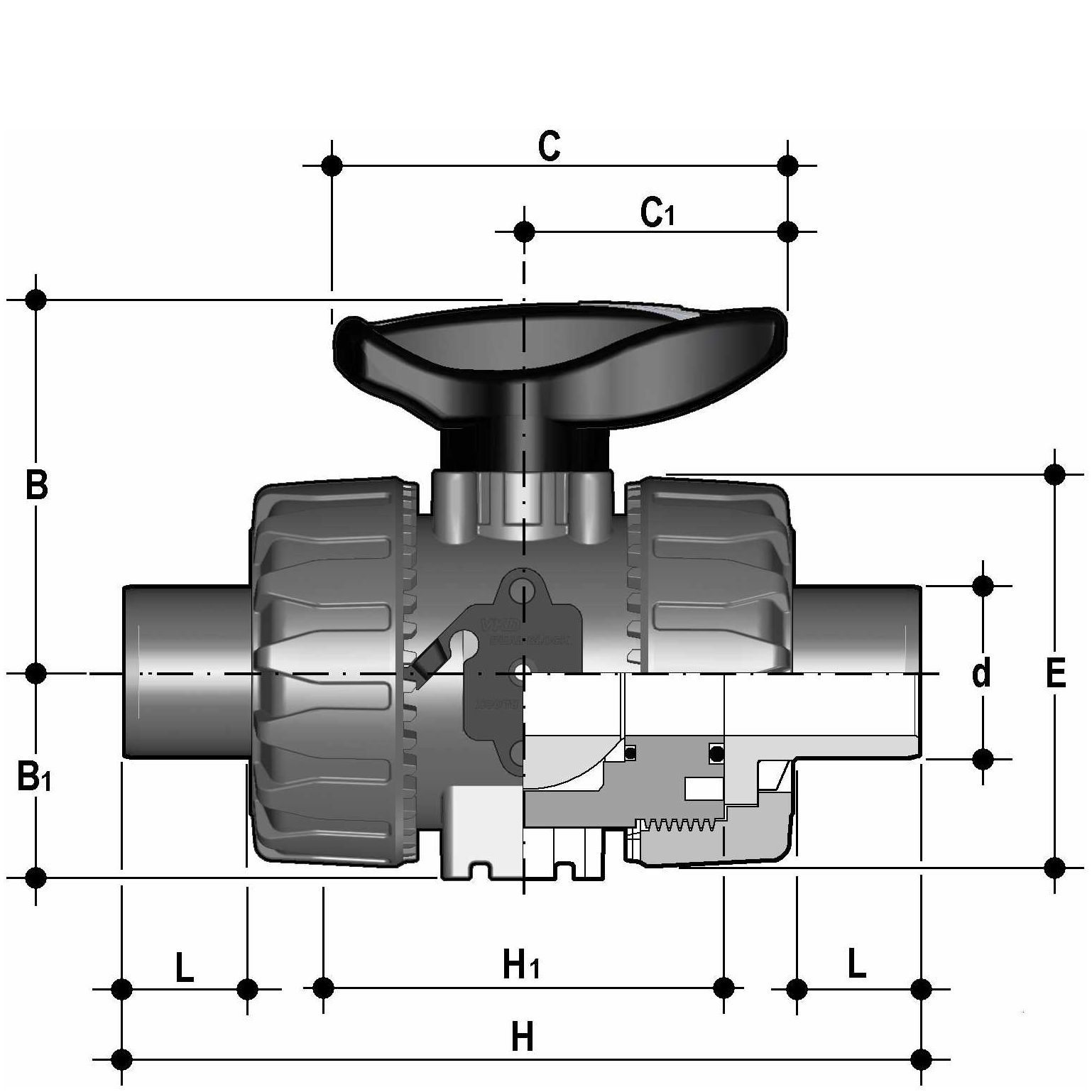

Vis alle mål +
Artikel nummer VVS-nummer dDNLHH1EBCB1C1Filer
VKDDF-V-020 201516124655454672940
VKDDF-V-025 2520191447065658534.549
VKDDF-V-032 322522154787369.5853949
VKDDF-V-040 403226174888682.51084664
VKDDF-V-050 5040311949398891085264
VKDDF-V-063 6350382241111221081346279
VKDDF-V-075 7565372841331621648787175
VKDDF-V-090 908038300149202177105105272
VKDDF-V-110 11010043340167236195129129330
Artikel nummer VKDDF-V-020
VVS-nummer
d 20
DN 15
L 16
H 124
H1 65
E 54
B 54
C 67
B1 29
C1 40
Artikel nummer VKDDF-V-025
VVS-nummer
d 25
DN 20
L 19
H 144
H1 70
E 65
B 65
C 85
B1 34.5
C1 49
Artikel nummer VKDDF-V-032
VVS-nummer
d 32
DN 25
L 22
H 154
H1 78
E 73
B 69.5
C 85
B1 39
C1 49
Artikel nummer VKDDF-V-040
VVS-nummer
d 40
DN 32
L 26
H 174
H1 88
E 86
B 82.5
C 108
B1 46
C1 64
Artikel nummer VKDDF-V-050
VVS-nummer
d 50
DN 40
L 31
H 194
H1 93
E 98
B 89
C 108
B1 52
C1 64
Artikel nummer VKDDF-V-063
VVS-nummer
d 63
DN 50
L 38
H 224
H1 111
E 122
B 108
C 134
B1 62
C1 79
Artikel nummer VKDDF-V-075
VVS-nummer
d 75
DN 65
L 37
H 284
H1 133
E 162
B 164
C 87
B1 87
C1 175
Artikel nummer VKDDF-V-090
VVS-nummer
d 90
DN 80
L 38
H 300
H1 149
E 202
B 177
C 105
B1 105
C1 272
Artikel nummer VKDDF-V-110
VVS-nummer
d 110
DN 100
L 43
H 340
H1 167
E 236
B 195
C 129
B1 129
C1 330
