VKDDV-V

PVC Kugleventil udvendig limning DN10-100mm FPM

  • PVC VKD Kugleventil 2-vejs
  • Med PVC indlægsdele for udv. limning
  • Udstyret med Dual Block til låsning af omløberne.
  • Faste sæder, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN16
  • FPM
Fjern

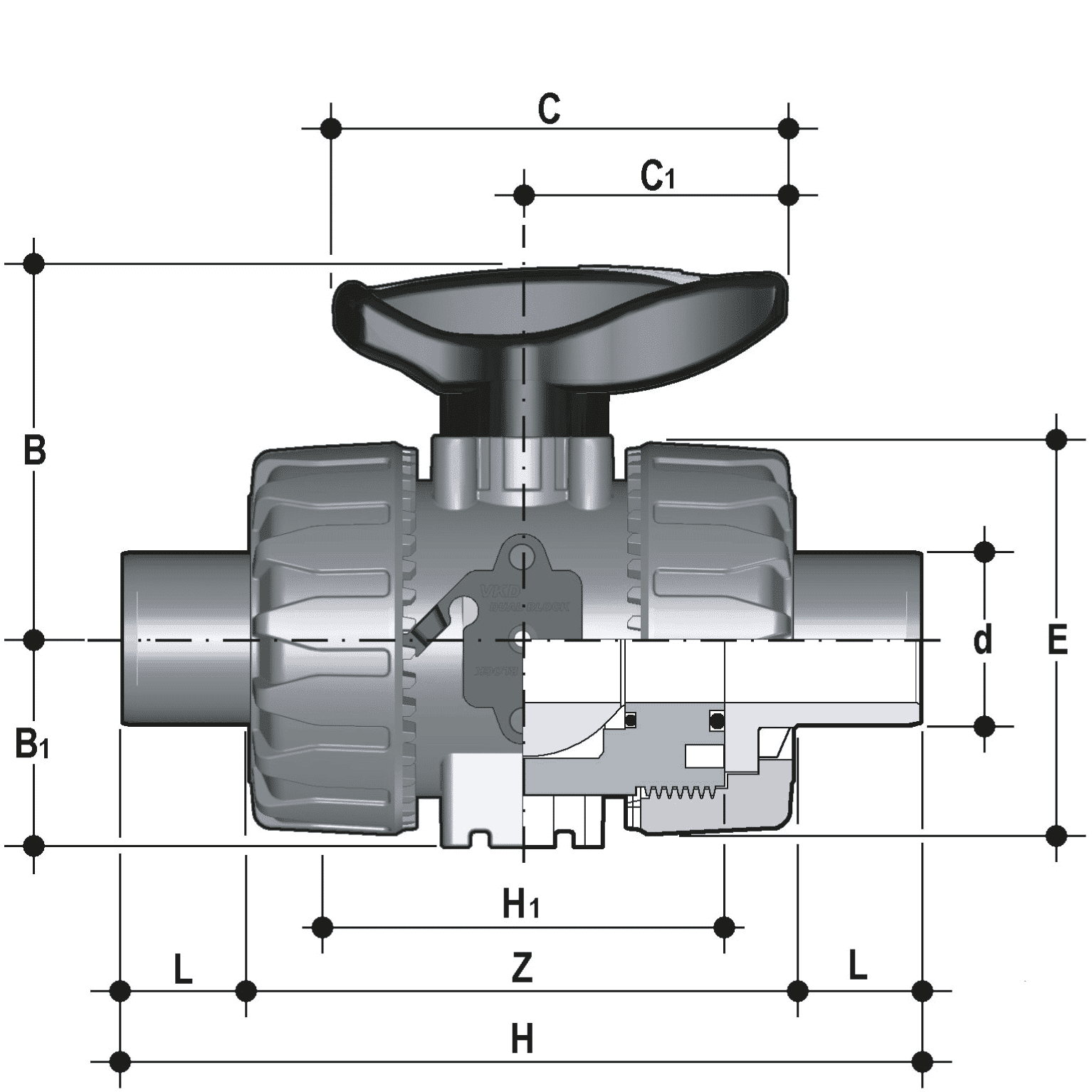

Vis alle mål +
Artikel nummer VVS-nummer dDNLZHEBH1B1CxC1Filer
VKDDV-V-016 161014751495454652967x40 CAD/Step
VKDDV-V-020 201516711245454652967x40 CAD/Step
VKDDV-V-025 2520197714465657034.585x49 CAD/Step
VKDDV-V-032 322522841547370783985x49 CAD/Step
VKDDV-V-040 4032269417486838846108x64 CAD/Step
VKDDV-V-050 50403110219498899352108x64 CAD/Step
VKDDV-V-063 63503812322412210811162134x76 CAD/Step
VKDDV-V-075 4527845 75654423528416416413387225x175 CAD/Step
VKDDV-V-090 908051270300203177149105327x272 CAD/Step
VKDDV-V-110 4527847 11010061308340238195167129385x330 CAD/Step
Artikel nummer VKDDV-V-016
VVS-nummer
d 16
DN 10
L 14
Z 75
H 149
E 54
B 54
H1 65
B1 29
CxC1 67x40
Artikel nummer VKDDV-V-020
VVS-nummer
d 20
DN 15
L 16
Z 71
H 124
E 54
B 54
H1 65
B1 29
CxC1 67x40
Artikel nummer VKDDV-V-025
VVS-nummer
d 25
DN 20
L 19
Z 77
H 144
E 65
B 65
H1 70
B1 34.5
CxC1 85x49
Artikel nummer VKDDV-V-032
VVS-nummer
d 32
DN 25
L 22
Z 84
H 154
E 73
B 70
H1 78
B1 39
CxC1 85x49
Artikel nummer VKDDV-V-040
VVS-nummer
d 40
DN 32
L 26
Z 94
H 174
E 86
B 83
H1 88
B1 46
CxC1 108x64
Artikel nummer VKDDV-V-050
VVS-nummer
d 50
DN 40
L 31
Z 102
H 194
E 98
B 89
H1 93
B1 52
CxC1 108x64
Artikel nummer VKDDV-V-063
VVS-nummer
d 63
DN 50
L 38
Z 123
H 224
E 122
B 108
H1 111
B1 62
CxC1 134x76
Artikel nummer VKDDV-V-075
VVS-nummer 4527845
d 75
DN 65
L 44
Z 235
H 284
E 164
B 164
H1 133
B1 87
CxC1 225x175
Artikel nummer VKDDV-V-090
VVS-nummer
d 90
DN 80
L 51
Z 270
H 300
E 203
B 177
H1 149
B1 105
CxC1 327x272
Artikel nummer VKDDV-V-110
VVS-nummer 4527847
d 110
DN 100
L 61
Z 308
H 340
E 238
B 195
H1 167
B1 129
CxC1 385x330
