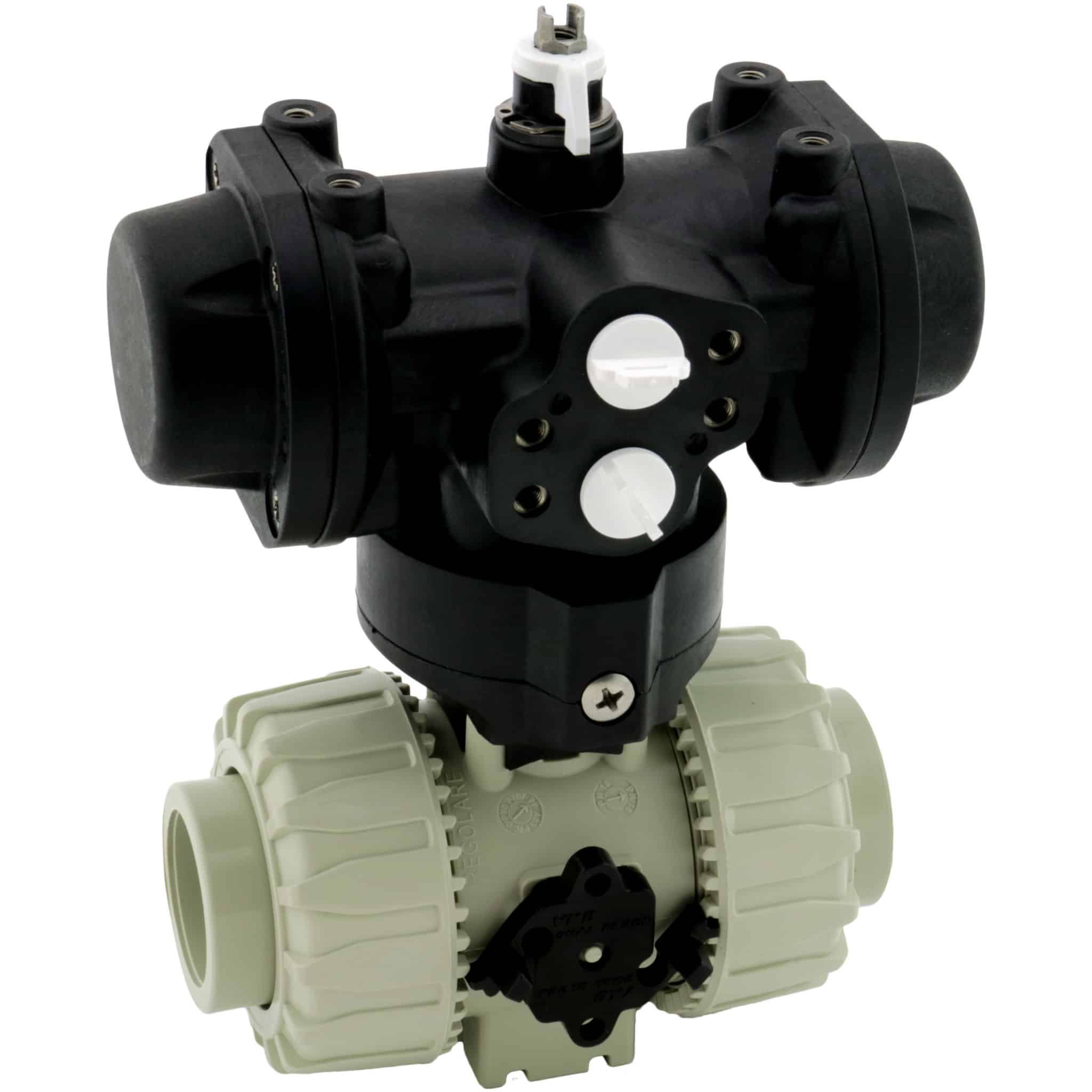

VKDIM/DA-V

PP Kugleventil indv. svejsning, pneumatisk (DA) DN15-DN100 FPM

  • PP VKD Kugleventil 2-vejs
  • Med PP indlægsdele for indv. muffesvejsning
  • Pneumatisk aktuatorer - dobbeltvirkende (DA)
  • Udstyret med Dual Block til låsning af omløberne.
  • Faste sæde, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN10
  • FPM
  • Tilslutning luft: 1/4 Namur
  • Styretryk: 5,5-8 Bar
  • Optisk positionsindikering
Fjern
Vis alle mål +

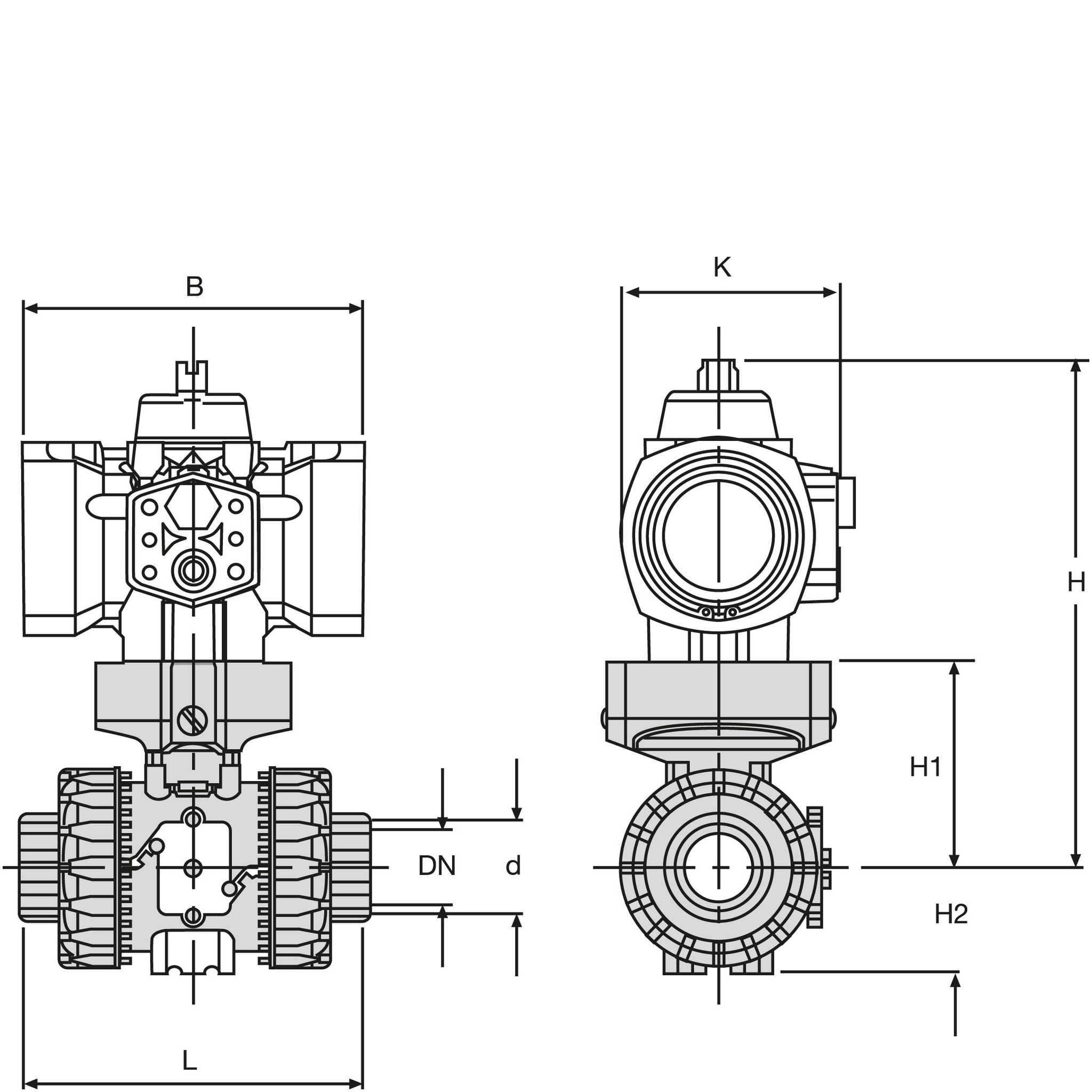

Artikel nummer VVS-nummer dDNLH1H2DONBKHFiler
VKDIM/DA-V-020 20151035829PPW10768143
VKDIM/DA-V-025 25201157435PPW10768159
VKDIM/DA-V-032 32251287439PPW10768159
VKDIM/DA-V-040 40321469745PPW10768182
VKDIM/DA-V-050 504016410452PP0012580214
VKDIM/DA-V-063 635019911462PP0012580224
VKDIM/DA-V-075 756521311987PP1017897246
VKDIM/DA-V-090 9080239132105PP1017897258
VKDIM/DA-V-110 110100268150129PP1017897276
Artikel nummer VKDIM/DA-V-020
VVS-nummer
d 20
DN 15
L 103
H1 58
H2 29
DON PPW
B 107
K 68
H 143
Artikel nummer VKDIM/DA-V-025
VVS-nummer
d 25
DN 20
L 115
H1 74
H2 35
DON PPW
B 107
K 68
H 159
Artikel nummer VKDIM/DA-V-032
VVS-nummer
d 32
DN 25
L 128
H1 74
H2 39
DON PPW
B 107
K 68
H 159
Artikel nummer VKDIM/DA-V-040
VVS-nummer
d 40
DN 32
L 146
H1 97
H2 45
DON PPW
B 107
K 68
H 182
Artikel nummer VKDIM/DA-V-050
VVS-nummer
d 50
DN 40
L 164
H1 104
H2 52
DON PP00
B 125
K 80
H 214
Artikel nummer VKDIM/DA-V-063
VVS-nummer
d 63
DN 50
L 199
H1 114
H2 62
DON PP00
B 125
K 80
H 224
Artikel nummer VKDIM/DA-V-075
VVS-nummer
d 75
DN 65
L 213
H1 119
H2 87
DON PP10
B 178
K 97
H 246
Artikel nummer VKDIM/DA-V-090
VVS-nummer
d 90
DN 80
L 239
H1 132
H2 105
DON PP10
B 178
K 97
H 258
Artikel nummer VKDIM/DA-V-110
VVS-nummer
d 110
DN 100
L 268
H1 150
H2 129
DON PP10
B 178
K 97
H 276
Datablad
